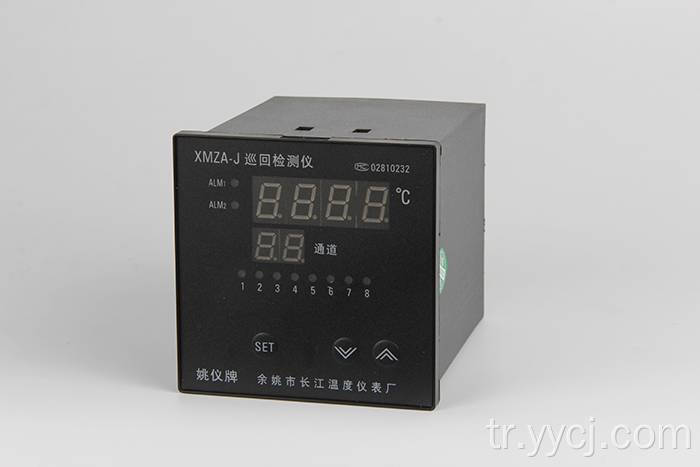

XMZ-J8 Çok Yollu Sıcaklık Gezici Tespit Denetleyicisi

XMZ*-J Serisi Çok Amaçlı Giriş Sıcaklığı Devriyesi Ölçümü

Sıcaklık Denetleyicisi Sıcaklık Aletleri

Ⅰ 、 anket

XMZ*-J Serisi Çok Amaçlı Giriş Sıcaklığı Devriyesi Ölçüm Metre, bilgisayar teknolojisini benimseyen akıllı bir ölçüm cihazıdır. Sayaç iki satır LED'i benimser ve aynı zamanda ekran test sıcaklığı değerini ve mevcut geçişi ayırt eder, Tur Testini gerçekleştirmek için otomatik veya manuel olarak kullanabilir ve her geçişin ışığı göstermesi gerekir. veya zamanlanmış baskı.

Ⅱ 、 Ana teknik dizinler ：

1 、 Doğruluk ： ±%0.5 F · S ± 1B

2 、 Giriş Sinyali ： KEJRS PT100 CU50

3 、 Sıcaklık ： K （-30 ～ 1300 ℃） E （-30 ～ 800 ℃）） J （-30 ～ 1000 ℃）） R (-30.0 ～ 1700.0 ℃) S (0 ～ 1600 ℃) PT100 (-200.0 ～ 600 ℃) ) CU50 （-50.0 ～ 150.0 ℃）

4 、 Geçit Miktarı ： En fazla 16

5 、 Alarm Rölesi Kontak Kapasitesi ： 220V 5A （Direnç）

6 、 Dış Boyut ve Kurulum Deliği （MM） ： XMZ-J 160 × 80 × 120 156 × 76 XMZA-J 96 × 96 × 110 92 × 92

6 、 Çalışma Gücü ： AC220V ± 10% 50Hz Güç Tüketimi 5W'den az

7 、 Normal çalışma koşulu ： Sıcaklık 0 ～ 50 ℃ ， bağıl nem%35 ～%85, koro gazı olmadan.

Model kodunun anlamı

Ölçer, 1-16 yol için çok amaçlı bir devriye ölçüm ölçerdir, Fabrika XMZ □-J □ □ 8 □ 1 2 3 4 5

“1” ： Yüzey Boyutu (mm) ： A ： 96 × 96 × 110 Kurulum Deliği ： 92 × 92 Boş ： 160 × 80 × 120 Kurulum Deliği ： 152 × 76

“2” ： Kanal Numarası ： Örneğin '16'as 16 kanal ， 8'as 8 kanal.

“3” ： Alarm Tanımı ： '0'NO Alarm ，' 1'upper Limit Alarm ， '2'lower Limit Alarm ，' 3'upper ve Alt Limit Alarm

“4” ： Giriş Sinyali ： 8'kinds Sinyal Giriş

“5” ： Sonek ： WT 'Minyatür yazıcı ，' K 'ile 485 iletişim modeliyle' boş 'bu işlev yok.

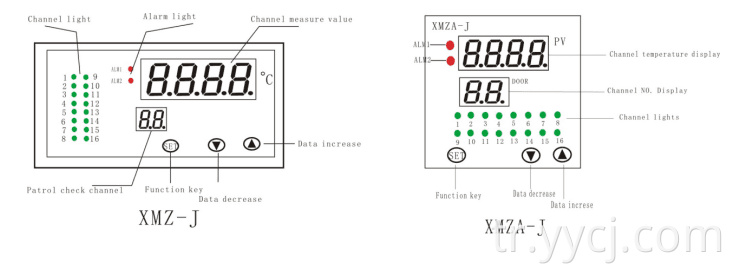

Ⅳ 、 Sayacın emrinin yüzeyi (referans için)

Ⅴ 、 İşlem

1 Normal kullanımda, üst sıra pencere ekran geçerli ölçüm sıcaklık değeri, alt satır pencere ekran geçerli geçiş, parametre ayarlanırken, alt sıra ekran parametre sembolü, üst sıra görüntüleme ayar değeri.

2 、 Parametre menüsüne girmek için set 3s tuşuna basın. Miday'da menüden çıkabilir.

3 、 Devriye Ölçümü Kanalı Sabit Nokta Ölçümü （Manuel Devriye Ölçümü） ：

Müşteri Sabit Ölçümü Sabit Ölçüm Bir Devriye Ölçüm Kanalı ， Otomatik devriye ölçüm durumu altında ▼ 3s'den fazla için tuşuna basın ， Sabit nokta ölçüm durumunu girin ， Kontrolör durdur otomatik devriye ölçümünü ayarlayabilir ， veya ▲ sabit nokta kanalını seçmek için ayar ▼ veya ▲ Press set ten Dönüş Otomatik Devriye Ölçüm Durumu ；

4 、 Devriye Ölçme Alarmı ：

A 、 Herhangi bir kanal üst sınır alarmı oluştuğunda ， Bu kanalın gösterge ışığı titriyor ， Üst sınır alarmı ， ve göstergesi titriyor ；

B 、 Herhangi bir kanal meydana geldiğinde, düşük sınır alarmı ， Bu kanalın gösterge ışığı titriyor ， Alt sınır alarmı ， ve göstergesi titriyor.

5 、 Yazdırma işlevi süresi parametre ayarı (bu işlem yalnızca baskı işlevine sahip denetleyici olduğunda var olur) ：

Yazdırma işlevi ayarına girmek için aynı anda ＆ ▼ 、 ▲ tuşuna basın.

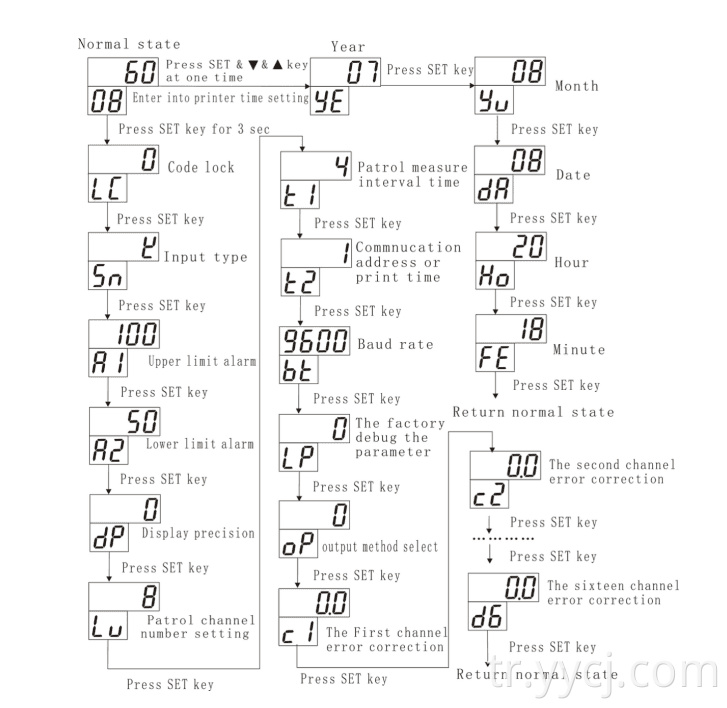

6 、 Temel parametre ayarı

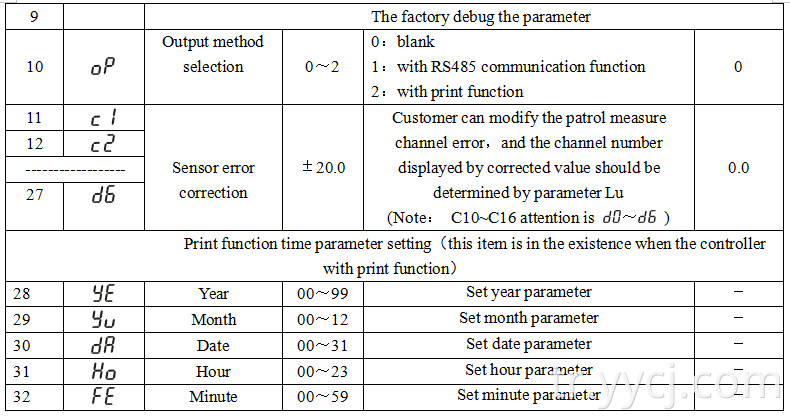

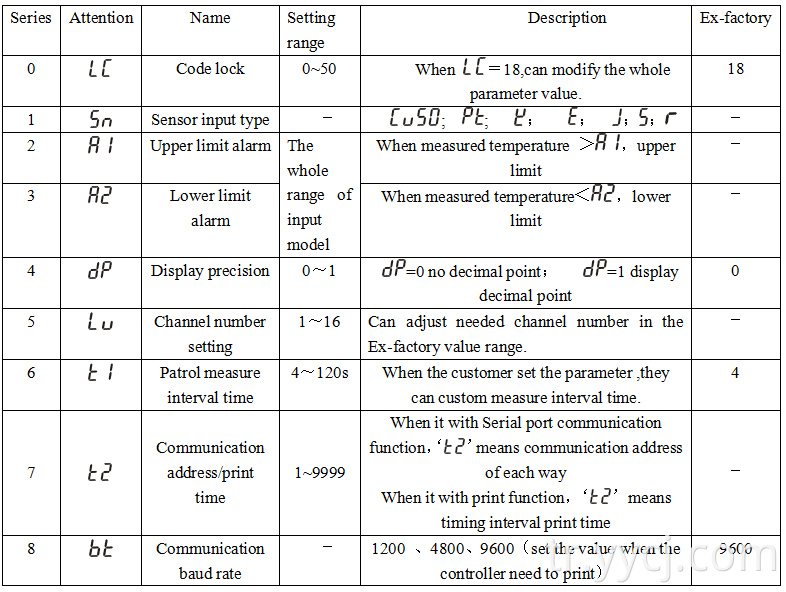

Sayfa 6－1

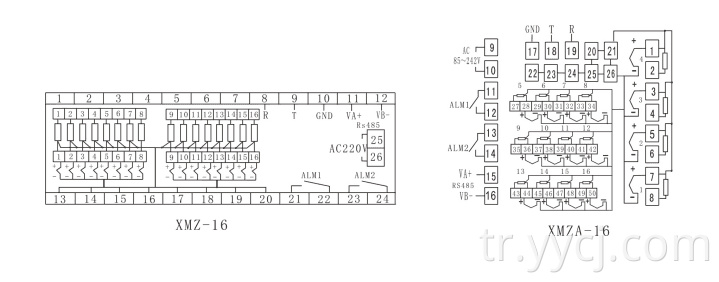

Ⅵ 、 Bağlantı （Referans için） ：

Yalnızca bağlantı için referans için, ayrıntılar davanın bağlantısına doğrulanmalıdır .

Ⅶ 、 hata analizi

XMZ*J Gelişmiş Üretim Sürecini benimseyin ve Fabrikadan Ayrılmadan Önce Sıkı Testi Alın, Sayaçın Güvenilirliğini Artırır. Yanlış işlem veya parametre ayarının neden olduğu olağan hata. Hatanın başa çıkamayacağını fark ederseniz, lütfen kaydedin ve ajan veya bizle iletişime geçin. Sayfa 7-1, günlük uygulamada XMZ*J'nin olağan hatasıdır ：

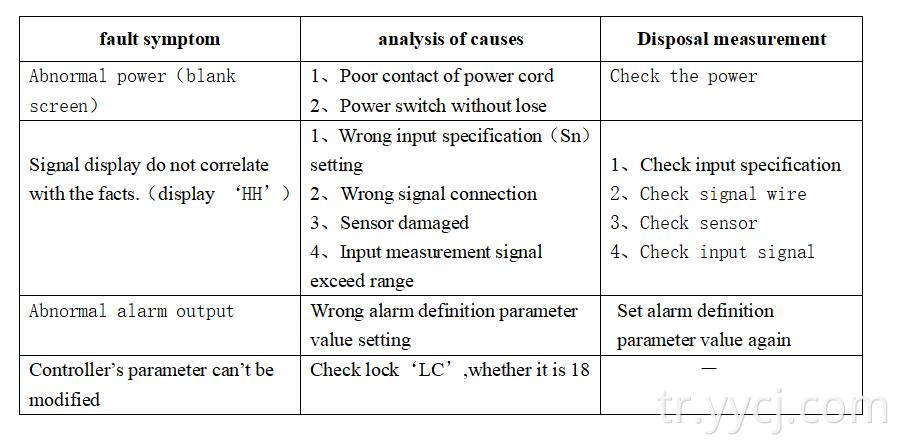

Sheet7-1 Ortak Hata Bertarafı

Ekli 1 ： Sayacın Parametre Dikkat Mektubu ve İngilizce Mektubu
