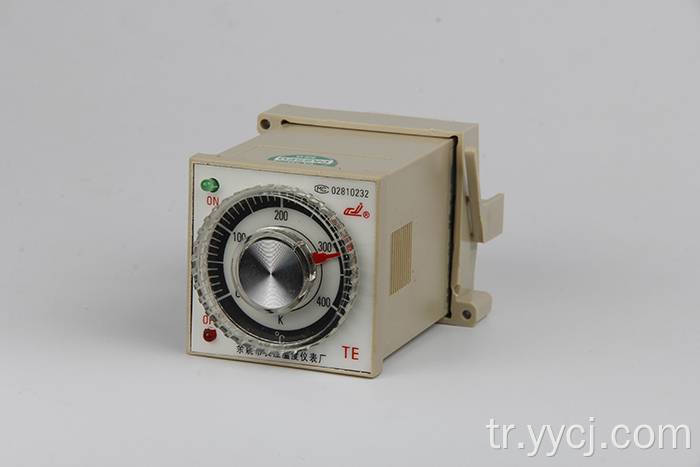

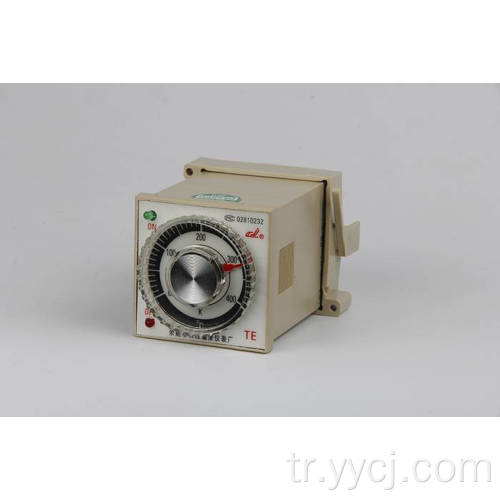

TE-01 Tek İşaretçi Sıcaklık Denetleyicisi

TE-01 Serisi Sıcaklık Denetleyicisi, etkileşime ve açık/kapalı kontrol yöntemine direnmek için özel teknik uygular. Tirekler güzel görünümlü tarzda, fiyatta ucuz kullanım kolaydır, performans ve fiyat arasında nispeten yüksek bir karşılaştırılabilirlik sağlar, plastik makinelerde yaygın olarak kullanılan, paketleme makineleri, gıda işleme makinelerinin yanı sıra hafif endüstriyel, tekstil baskı ve Sıcaklık üzerinde kontrol gerektiren boyama endüstrileri.

A.Teknik Şartname:

1. indup: k

2. sıralama: 0 ila 400 ℃

3. Değişiklik: ≤%1.5 FS ± 1B

4. Temas Kapasitesi: 220VAC, 5A (Dağıtıcı Yük)

5. Güç Voltajı: AC85 ～ 242V 50Hz/60Hz

6. boyut: 48 × 48 × 100mm; Kurulum deliği: 44 × 44mm

7. Çevre: Sıcaklık: 0 ～ 50 ℃; Nem:% 85'ten az RH

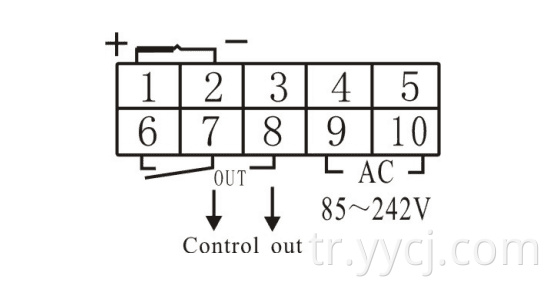

B. Bağlantı Şeması (danışın) :

C. Kullanılacak yöntemi:

Gücü ve sensörü bağlantı şemasına göre bağlayın ， Sonra gerçek ölçüm sıcaklığını görüntüler.

'1', '2' terminalleri termokupl sinyalinin (K) girdisidir, '6', '7', '8' terminalleri röle kontrol çıkışıdır. '6' daha yüksek, '7'is genel,' 8 'daha düşüktür. '9', '10' terminali güç kaynağıdır (AC85 ～ 242V).

Sıcaklık belirleme belirtilen değerden daha yüksek olduğunda, genel ve düşük voltajlar bağlanırken, genel ve daha yüksek voltajlar yeşil gösterge ampul aydınlatması ile bağlantılıdır; Ayar gerçek endikasyondan daha düşüktür, genel daha düşük voltajlar bağlantısı kesilir ve genel yüksek voltajlar kırmızı gösterge ampul aydınlatması ile bağlanır.

D. _ Diğer Açıklama

Denetleyicimizi kullanmaya hoş geldiniz, çeşitli sıcaklık denetleyicileri tedarik edebiliriz.

NOT: Şirketimiz ürün teknolojisini, tasarım özelliklerini geliştirmeye devam edecektir. Değişirse , lütfen _ Malzeme nesnesi , bildirimde bulunmaksızın.
