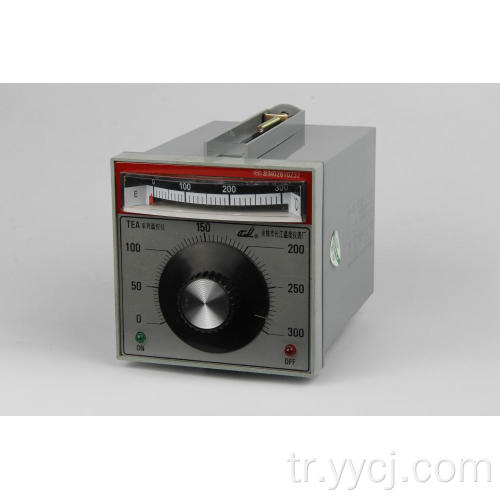

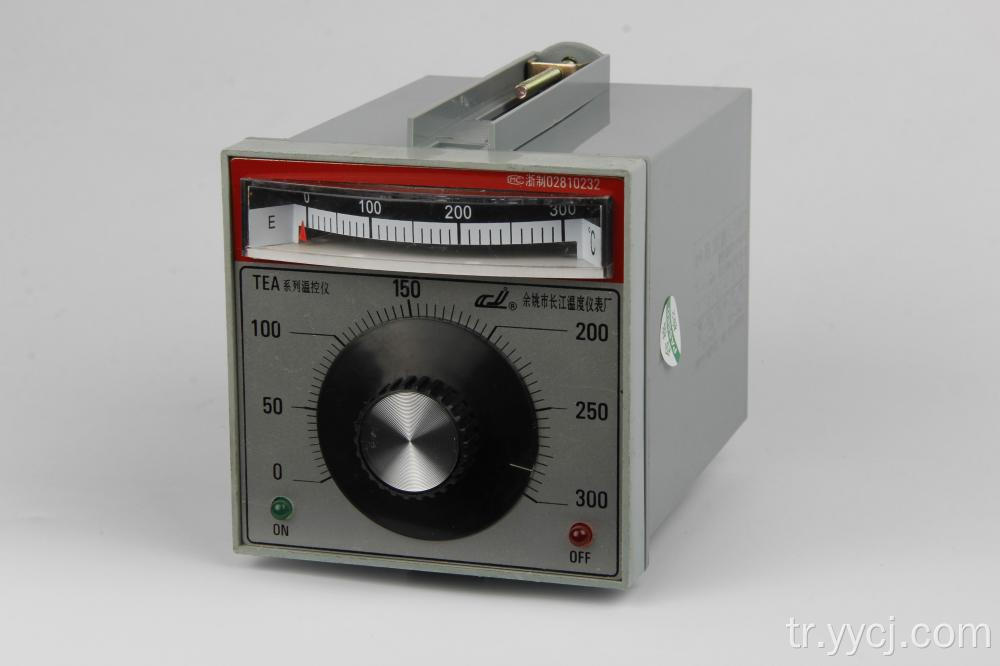

TEA-2001 Knob Pointer Sıcaklık Denetleyicisi

TEA-2001 Knob Pointer Sıcaklık Denetleyicisi

TEA-2001 Sıcaklık Kontrolörü, parazite direnmek için özel teknik uygular ve ölçüm sıcaklığı ve açık/kapalı kontrol yönteminin dijital görüntüsünü benimser. Yüksek hassasiyete sahiptir 、 İyi güvenilirlik 、 Güçlü yastıklama 、 Kolay kurulum vb. Bu kontrolör, ışık ve ağır endüstride sıcak ve ağır endüstride otomatik olarak sıcaklık ölçümü ve kontrol olarak yaygın olarak kullanılmaktadır, örneğin metalurji 、 Elektronik 、 Makine 、 Tekstil 、 Plastik 、 Soğutma 、 Tıbbi Tedavi 、 Elektrik Fırını vb.

A.Teknik Şartname:

1. indup: e, k

2. sıralama: 0 ila 400 ℃

3. MABE: ±%2.5'ten az F · S ± 1b, sıcaklık kontrolü%1.5'ten az sergileyin

4. Temas Kapasitesi: 220VAC, 5A (Dağıtıcı Yük)

5. Güç Voltajı: AC85 ～ 242V 50Hz/60Hz

6. Güç Tüketimi: ＜ 3W

7. Çalışma Ortamı: Sıcaklık: 0 ~ 50 ℃; Göreceli Nem: ＜%85 RH, Koroz Gaz Olmadan.

8. Overally Boyut ve Kurulum Deliği （mm） ： 96 × 96

B. Bağlantı Şeması (danışın) :

C.Method Kullanılacak:

Gücü ve sensörü bağlantı şemasına göre bağlayın ， Sonra gerçek ölçüm sıcaklığını görüntüler.

'1', '2' terminalleri termokupl sinyalinin (E) girdisidir, '7', '8', '9' terminalleri röle kontrol çıkışıdır. '7'daha yüksek,' 8'is genel, '9' daha düşüktür. '11', '12' terminali güç kaynağıdır (AC85 ～ 242V).

Sıcaklık belirleme belirtilen değerden daha yüksek olduğunda, genel ve düşük voltajlar bağlanırken, genel ve daha yüksek voltajlar yeşil gösterge ampul aydınlatması ile bağlantılıdır; Ayar gerçek endikasyondan daha düşüktür, genel daha düşük voltajlar bağlantısı kesilir ve genel yüksek voltajlar kırmızı gösterge ampul aydınlatması ile bağlanır.

D. Kontrolörün bakımı ve dikkati.

1. Kontrolör Koroz Gaz olmadan duruma takılmalıdır.

2.mokoupl, fırın içindeki gerçek sıcaklığı ölçebileceği ve iyi bir yalıtıma sahip olabileceği yere konulmalıdır.

3. Denetleyiciye güç vermeden önce, tüm bağlantıların doğru olup olmadığını ve termokupl eşleşmesinin denetleyicinin giriş tipiyle eşleşip eşleşemeyeceğini görmek için lütfen dikkatlice kontrol edin.

4. Başlangıçta ısı, fırın kapatılmış olsa da, fırın içindeki ısıtma ataleti nedeniyle fırın sıcaklığı yükselmeye devam edecektir. Bu nedenle, her seferinde kontrolör üzerindeki güçten önce normal olarak ayarlamak istediğiniz sıcaklığın yaklaşık% 80'ini ayarlamak daha iyidir. Denetleyici birkaç kez “açma-kapama kontrolü” gerçekleştirdikten sonra, aşırı yükselmeyi önlemek için normal ayarlamak istediğiniz sıcaklık değerini ayarlayın.

5. Kontrolör anormal görüntülenirse, bağlantısının açık devre mi yoksa kısa devre mi olup olmadığını görmek için sensörü kontrol edin, ayrıca kontrolörün çalışma voltajının normal olup olmadığını da kontrol edin.

E. _ Diğer Açıklama

Denetleyicimizi kullanmaya hoş geldiniz, çeşitli sıcaklık denetleyicileri tedarik edebiliriz.

NOT: Şirketimiz ürün teknolojisini, tasarım özelliklerini geliştirmeye devam edecektir. Değişirse , lütfen _ Malzeme nesnesi , bildirimde bulunmaksızın.
