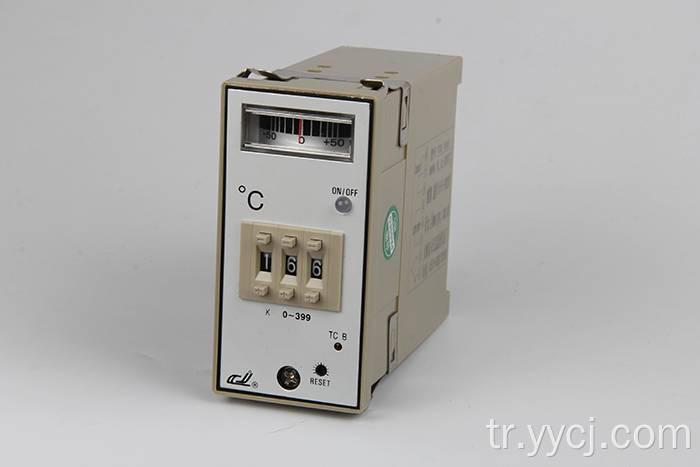

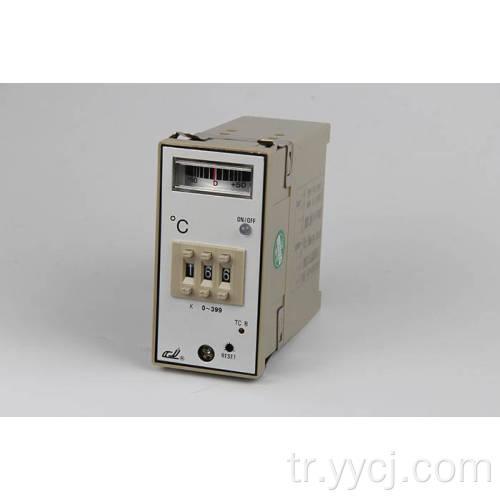

TDE-0301 Düğme İşaretçi Sıcaklık Denetleyicisi

A.Teknik Özellikler:

1 、 Giriş: K ölçüm hassasiyeti: ≤1,5 ​​FS ± 1B

2 、 Ölçme ve kontrol aralığı: 0 ~ 399 ℃

3 、 Kontrol periyodu: 30 ± 10 saniye; Orantılı bant aralığı: 2 ～% 6

4 、 Sapma Ekran Aralığı: -50 ～ 50 ℃

5 、 Çıkış Kontak Kapasitesi: AC220V 5A （Direnç Yükü）

6 、 Güç Voltajı: AC110 ～ 220V 50Hz/60Hz

7 、 Çalışma Ortamı: Sıcaklık: 0 ~ 50 ℃;

Bağıl nem: ＜%85 RH, Koroz Gaz olmadan.

8 、 Genel Boyut ve Kurulum Deliği （MM ： ： 48 × 96 × 110、44 × 92 ；

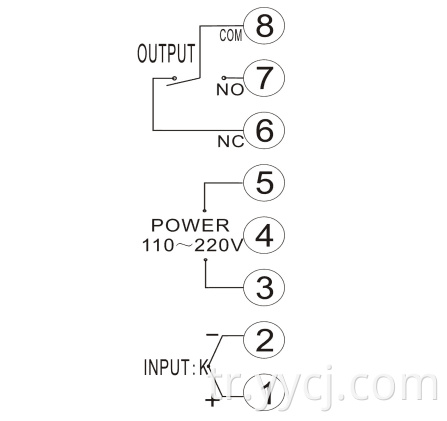

B. Bağlantı Şeması (danışın):

C. Kullanılacak yöntemi:

Gücü ve sensörü bağlantı şemasına göre bağlayın, ardından ölçülen gerçek sıcaklığı görüntüler.

'1', '2' terminalleri termokupl sinyalinin girdisidir, '6', '7', '8' terminalleri röle kontrol çıkışıdır. “Out” un yeşil ışığı parlaklığında, '7' ve '8' terminal bağlanır ve terminal '6' ve '8' bağlantısı kesilir. “Dışarı” nın yeşil ışığı söndüğünde, terminal '7' ve '8' bağlantısı kesilir ve terminal '6' ve '8' bağlanır. '3', '5' terminali güç kaynağıdır (AC110 ～ 240V).

Ölçülen gerçek sıcaklık orantılı bant girmediğinde ve ayar sıcaklığı gerçek ölçülen sıcaklıktan daha yüksek olduğunda, '7've' 8'connect terminali, '8' ve '6' bağlantısı. Yük şu anda ısıtmaya başlar ve sıcaklığı yükselir.

Ölçülen gerçek sıcaklık orantılı bant girmediğinde ve ayar sıcaklığı gerçek ölçülen sıcaklıktan daha düşük olduğunda, '7' ve '8' bağlantısı, '8' ve '6' bağlantı terminali. Yük şu anda ısınmıyor ve sıcaklığı düşüyor.

Orantılı banta gerçek ölçülen sıcaklık girişinden sonra, röle kontrol kuralına göre açılmaya ve kapanmaya başlar. Daha yüksek sıcaklık, '7' ve '8' terminali arasındaki rölenin daha kısa bağlantı süresi. Karşılık. Kontrolör, yükün ortalama ısıtma gücünü değiştirerek sıcaklığı kontrol eder.

Not: Zaman oranı ayarı: Zaman oranı aralıklı oran ayarı olarak da bilinir, birim zamanda (döngü) kontrol elde etmek için ortalama ısıtma gücünü değiştirin. Gösterge tablosu orantılı bandına gerçek sıcaklık erişimi, ısı yükünün ortalama ısıtma gücünü değiştirmek için emilim ve serbest bırakma süresi oranını değiştirerek döngüsel olarak serbest bırakma, emme, böylece amaca yönelik sıcaklığı değiştirir.

NOT: Şirketimiz ürün teknolojisini, tasarım özelliklerini geliştirmeye devam edecektir. Değişirse, lütfen bildirimde bulunmaksızın malzeme nesnesine tabi olun .
