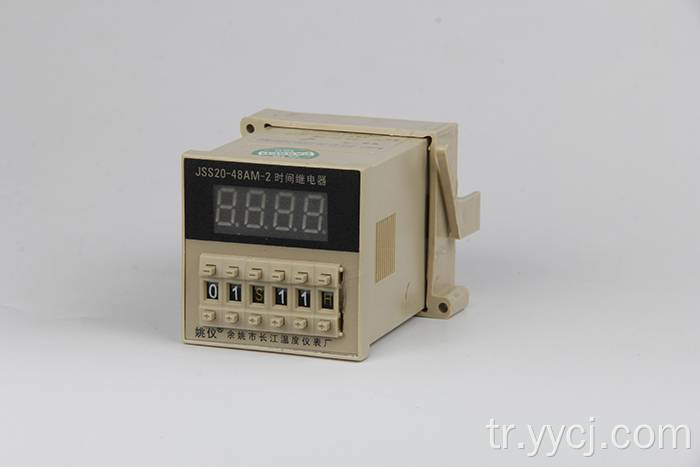

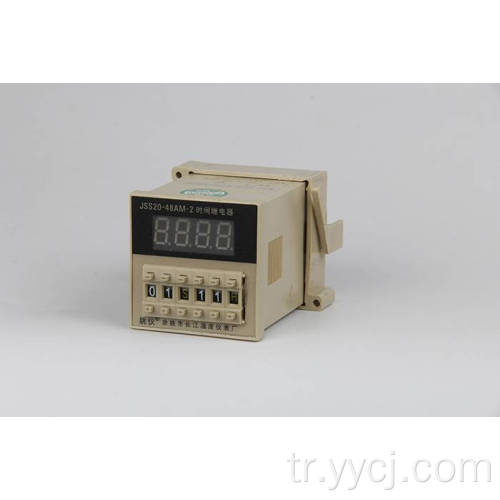

JSS20-48-2 ÇİFT TIME KONTROL Dijital Ekran Zaman Rölesi

Jss20-48- (2*99hms) çift zamanlı kontrol dijital ekran süresi rölesi, bu yıllarda elektrik ve yeni kontrol cihazlarından biri ile bağlantıyı uzatmanın türüdür ， röle CPU ve 4 liderliğindeki ekran uygular, bileşen uygular AC 60Hz ， Çalışma voltajı 220V ， ve planlanan süre boyunca devreyi kontrol edin.

Ⅰ 、 Teknik Dizin

1 、 Ekran Yöntemi ： 4 LED DOĞRUDA DOĞRUDAN TIME ；

2 、 yeteneği ayırt etmek ： 1s 、 1 dakika 、 1H ；

3 、 Kontrol Aralığı ： 1s ～ 99H ；

4 、 Ayar Yöntemi ： İkinci （S） 、 Dakika （M） 、 Saat （H） Seçme ile ayarlanabilir ；

4 、 Güç kaynağı ： AC85 ~ 242V/24V 50Hz

5 、 Güç Tüketimi ： ﹤ 3W

6 、 Çıkış tetikleme kapasitesi: AC220V 3A (direnç negatif taşıma)

7 、 Çalışma Durumu ： Sıcaklık 0 ～ 50 ℃ ， Nem ﹤%85 RH aşındırıcı gaz durumu olmadan.

Ⅱ 、 Ayar

Boyutuna göre kurulum deliğindeki bir delik açın, zaman rölesini kurulum deliğine bir çerçeveyle takın.

Genel Boyut （mm） ： 48 × 48 × 125 delik boyutu （mm） ： 45 × 45

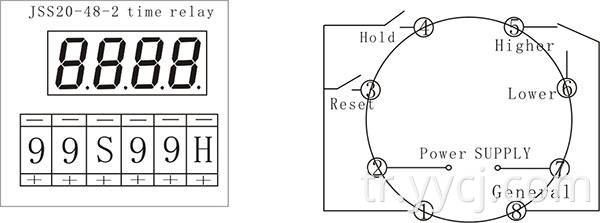

Ⅲ 、 Panel ve Bağlantı (danışın)

Ⅳ 、 Kullanılacak yöntemi

1 röle röle anma fonksiyonuna sahip olduğundan ， Gücü açmadan önce zaman ayarlanana kadar geçerli olmalıdır.

2 、 Tüm anahtarları ayarlayın ， Gücü açın ， Görüntülenir ve planlanan süreye kadar zamanlamaya başlayın. Kontak değiştikçe, zaman kontrolü bitti.

3 、 Gücü açın, sol tarafta birkaç LED zamanlamada birkaç LED, Time Relay'ın 'Genel' 'daha düşük', sol tarafta planlanan süreden çıkana kadar ， 'genel' 、 'daha yüksek bağlantısı ， Bağlantı Nolu Zaman rölesi'General '、' düşük '，' genel '、' daha yüksek bağlantı ； bir seferde, sağ tarafta bir çift sağ tarafta bir çift LED sağ tarafta planlanan zamana kadar ， Zaman Röle'ningenial '、' Lower'is Connect ， 'Genel' 、 'Yüksek Disconnect ； Bir zamanlar sol tarafta tekrar başlama zamanlamasını tekrar başlatın.

4 、 Reposition Fonksiyonu Reposation terminalini açacak her zaman, röle orijinal duruma geri dönecektir.

5 、 Duraklama Fonksiyonu ： Çalışma süresi boyunca duraklama terminalini açın ， Zamanlama duraklatır ve geçerli saati ve hızlı işaret işaretini 'P' görüntüler. Sonra tekrar zamanlamaya başlayın, zaman birikebilir.

6 、 Güçlü elektrikli güç ortamı ve yeniden düzenleme terminalinin uzun teli sırasında ve duraklatma terminali sırasında lütfen kalkan kurşun kullanın.

7 、 Ürüne zarar vermekten kaçınmak için terminal ve duraklatma terminaline voltaj girmeyin.
