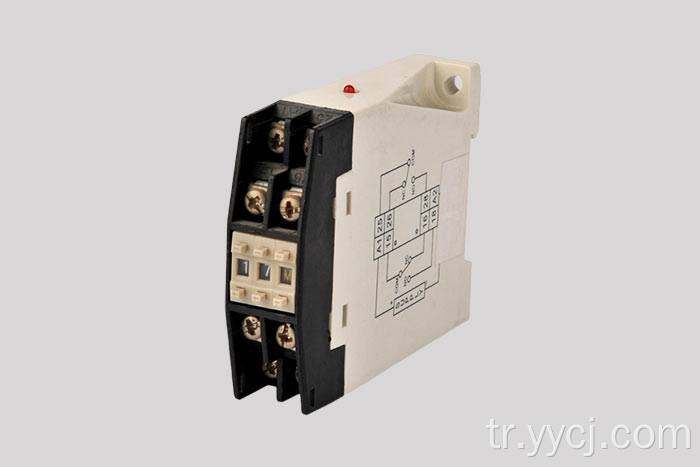

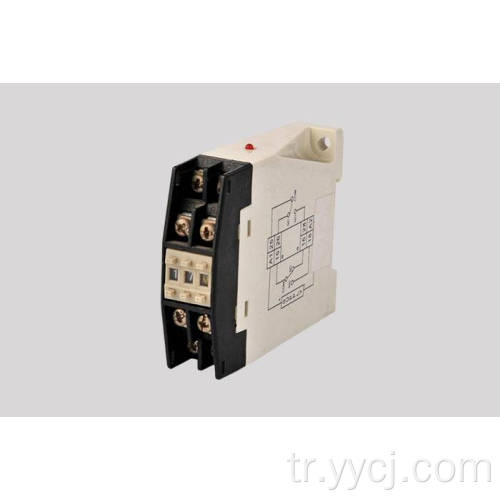

TC-01 Tek Zamanlı Kontrol Dijital Ekran Zaman Rölesi

TC-01 Tek Zamanlı Kontrol Dijital Ekran Süresi Rölesi, saniyeler, dakikalar, saatlerce ayarlanan saatler ve benzersiz bir anti-jamming teknolojisinin uygulanması, Gecikme Bağlantısı veya Gecikme Bağlantısı, güçten sonra isteğe bağlıdır. Doğruluk süresi, uzun ömür, düşük güç tüketimi, istikrarlı ve güvenilir, sezgisel ve kullanışlı olarak avantajı vardır. Metalurji elektronik endüstrisi, mekanizma tekstil, Medicine Electric Over ve diğer elektrikli aletler gibi kontrol sürelerinde yaygın olarak kullanılmaktadır.

A 、 Teknik Özellikler:

1 、 Kontrol Aralığı: 1s ～ 99s 、 1m ～ 99m 、 1H ～ 99H

2 、 Zamanlama hassasiyeti:% 0.05

3 、 Ayar Yöntemi: Sayı anahtarını çevirerek herhangi bir saat, dakika, ikinci olarak istediğiniz gibi ayarlayın.

4 、 Güç kaynağı: AC 85 ～ 242V 50/60Hz veya AC/DC24V

5 、 Güç Tüketimi ： 2 ～ 3W

6 、 Kontak Noktasının Çıktı Kapasitesi: AC220V 3A (Direnç Yükü)

7 、 Makine Dayanıklılık ： 10 ⁷ Elektrik Dayanıklılığı ： 10 ⁵

8 、 Çıkış Devresi Sınırlama Akımı ： 0.5ａ

9 、 Yalıtım Voltajı ： 2kV

10 、 Yalıtım Direnci ： ≥100mΩ

11 、 Koruma derecesi ： IP20

12 、 Sürme Süresi ： 1 S

13 、 Tekrarlanabilirlik ： ± 0.2 ％

14 、 Voltaj Etkisi ： 0.01 ％ Sıcaklık Etkisi ： 0.01 ％

15 、 Aşırı voltaj sıralama ： ⅲ

16 、 Minimum kontrol nabzı: 1s

17 、 Doğruluk Ayar:% 1.0

18 、 Elektrostatik doyluğa karşı bağışıklık: ⅱ

19 、 Yüksek frekanslı elektromanyetik alanlara karşı bağışıklık: ⅱ

20 、 Hızlı geçişlere karşı bağışıklık: ⅱ

21 、 dalgalanmalara karşı bağışıklık: ⅱ

22 、 Çalışma Ortamı ： İki aşamalı kirli ortamın altında ， Sıcaklık-5 ～ 50 ℃ ， Korozif gaz olmadan%15 ~%85 RH arasında bağıl nem.

23 、 Dışsallık Boyutu （mm） ： 106 × 76 × 25 Kılavuz rayına 35mm'yi takın 35mm

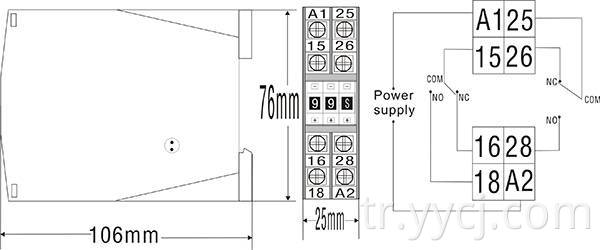

B 、 Boyut görünüm ve metre bağlantı şeması （danışın） ：

C 、 Yöntemi kullanarak

Önce ölçüm cihazını bağlantı şeması olarak bağlayın, sayı anahtarını istediğiniz kontrol süresine çevirin, ardından gücü açın, sayaç sıfırdan saymaya başlayın.

(1). Terminali dairesel açıklığa bağlayın (gecikme bağlantısı kesme): Şu anda “com” ve “hayır” kontak noktaları sayaç terminaline bağlanın. Zamanlama zaman ayarına ulaştığında, sayaç durma zamanlaması ve bu arada “com” ve “hayır” ın temas noktaları, “com” ve “nc” bağlantısını keser.

(2). Dairesel diyaframdaki terminali ayırın (gecikme bağlantısı): Şu anda “com” ve “nc” nin temas noktaları metrenin terminaline bağlanın. Zamanlama zaman ayarladığında, sayaç durma zamanlaması ve bu arada “com” ve “nc” nin temas noktaları, “com” ve “hayır” bağlantısını keser.

Ayar süresi yarıya kadar değiştirilirse, gücü kapatması, ardından gücü tekrar açması gerekir, Sıfırdan yeni belirlenen süreye saymayı yeniden başlatır, aksi takdirde ilk ayar süresinde durur.
