Gölge:
model numarası.: XMT-608 Series
Marka: CJ
Origin: Çin
Control Typel: Digita
Control Method: Electronic Type
| Satış Birimleri | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

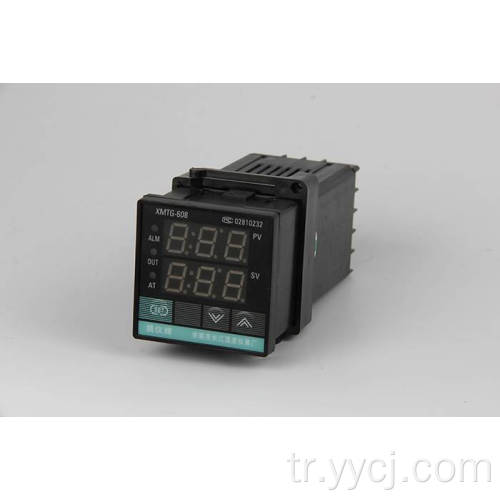

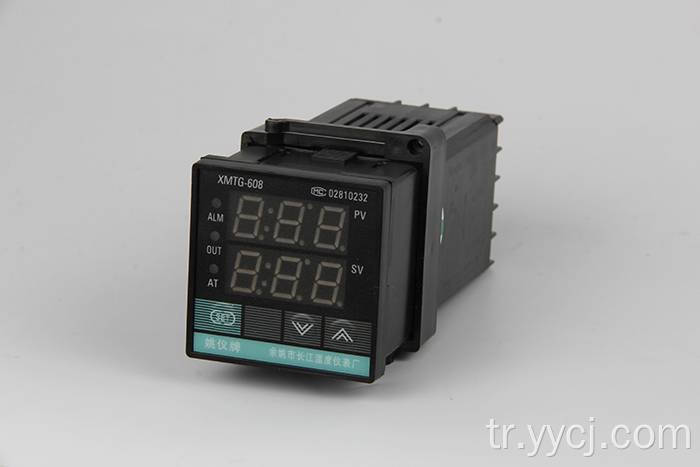

XMT*608 Serisi Akıllı Sıcaklık Denetleyicisi
Operasyon talimatı
Ⅰ 、 anket
XMT*608 Serisi Akıllı Sıcaklık Denetleyicimiz seçiminiz için teşekkürler.
XMT*608 Serisi Akıllı Sıcaklık Denetleyicisi, Normal mod altında sırasıyla ekran sıcaklık ölçüm değeri (PV) ve Sıcaklık Set değeri (SV); zaman sıcaklık kontrolü olduğunda ekran sıcaklık ölçüm değeri (PV). ve çalışma süresi geri sayma (SV) ve ayrıca türden zaman kontrol yöntemi seçimi sağlar; kontrolör, birbirinin yerine kullanılan/kapalı olarak kullanılan sinyal türlerini girebilir, （p = 0 时） 、 pid kontrolünü benimseyerek kolay bir parametre sağlar Ayar ve uygun girdi, makinelerin sıcaklık otomatik kontrol sistemleri üzerinde yaygın olarak kullanılır 、 Kimyasal 、 Seramik 、 Işık endüstriyel 、 metalurji 、 Petrifing ve ısıl işlem vb.
Ⅱ 、 Ana teknik dizinler
1 、 Ölçüm sapması ： ± 0.5f · s ± 1 ， Ek soğuk uç telafi eden sapma ± 1 ℃
2 、 Giriş (seçilebilir) ： CU50 (-50 ～ 150) 、 PT100 （-80 ～ 600） 、 k （-30 ～ 999） 、 （-30 ～ 700） 、
J （-30 ～ 900） 、 t （199 ～ 400）
3 、 Röle Çıkışı (Pasif) Kontak Kapasitesi ： AC250V 5A (Direnç Yükü) Dönem 2 ～ 120s ayarlanabilir.
4 、 Zaman Aralığı ： 0 ～ 999s veya 0 ～ 999m （Seçilebilir）
5 、 Katı Röle Sinyal Çıkışı Sürüş ： Elektrikli akım ＞ 15mA yüksüz voltaj ＞ 12V ， periyot yaklaşık 2s.
6 、 İş gücü ： 110V ～ 242V ， 50Hz Güç Tüketimi ＜ 3W
7 、 Çalışma Ortamı ： 0 ～ 50 ℃ ， bağıl nem, 85 ％ ， Korrode ve güçlü elektrik radyasyonu olmadan.
Ⅲ 、 Kontrolör paneli

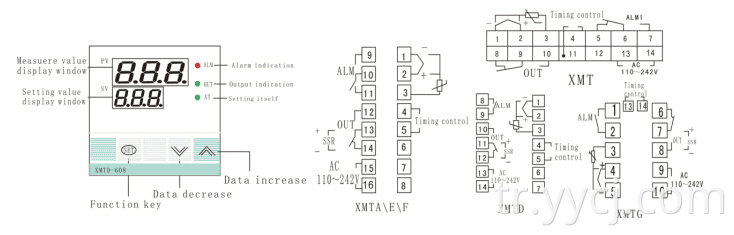

1 、 Denetleyici paneli （Referans için） 2 、 Bağlantı （Referans için）
★ Denetleyicinin özel bağlantısı, davanın bağlantısına doğrulanmalıdır
Model kodunun anlamı
XMT □ —6 □ 8 □
1 2 3 4 5
1: yüzey boyutu
Boş: 160 × 80 × 85 Kurulum Deliği 156 × 76
A: 96 × 96 × 80 kurulum deliği 92 × 92
D: 72 × 72 × 80 kurulum deliği 68 × 68
E: 48 × 96 × 75 kurulum deliği 44 × 92
F: 96 × 48 × 75 kurulum deliği 92 × 44
G: 48 × 48 × 110 kurulum deliği 44 × 44
S: 80 × 160 × 85 kurulum deliği 76 × 156
B ： 60 × 120 × 90 kurulum deliği 56 × 116
L ： Standart Din35mm Kılavuz Yolu Kurulumu
C ： 80 × 120 × 35 duvar seti kurulumu
2: İşletme Ekran Yöntemi ： '6' 3-tuşlu nazik itme anahtarı ayarı ， Çift Sıralı 3 LED dijital ekran ， PID kontrolü.
3: Ek Alarm ：
'0' alarm yok ；
'1' Üst Sınır Alarmı （Zaman sıcaklığı kontrolü olduğunda üst sapma alarmı）
4 ： Giriş : '8' giriş sinyali değişebilir serbest voltaj ve akım girişi yok ）
5 ： Sonek boşluk ： Röle Çıkışı G ： Katı röle çıkışı T ： Zaman Kontrol Fonksiyonu

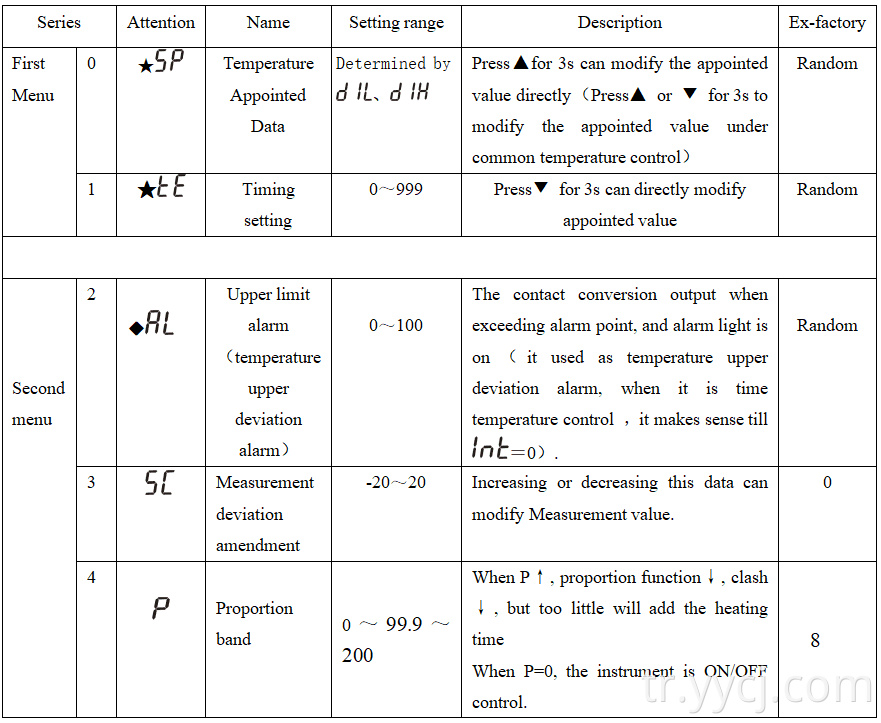

Ⅴ 、 İç parametre sayfası 5-1

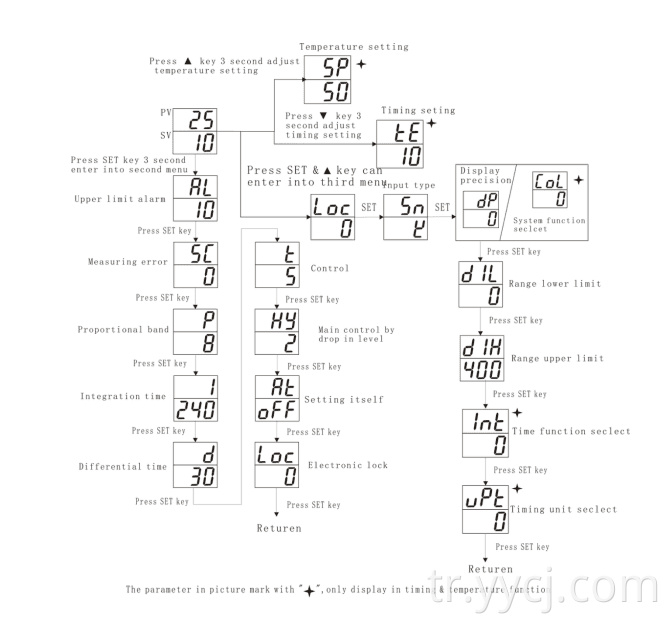

Akış Grafiği ：
Ⅵ 、 İşlem
1 、 Güç kaynağı, sensör ve kontrol döngüsü ile denetleyici bağlantısını yapın ve gücü açın, denetleyici 1s için kendisini ayarlamaya başlar.
2 、 Ayarın kendisini tamamladıktan sonra, denetleyici normal ölçüm durumuna girer ， Üst satır PV pencere ekranı ölçüm değeri, alt satır SV pencere ekran ayar değeri.
3 、 İlk menü
Bir 、 Time Set Değer Değişikliği
Ortak Sıcaklık Kontrol Modu: Set değerini değiştirmek için 3s için ▲ veya ▼ tuşuna basın, üst sıra PV pencere ekran ölçüm değeri, alt sıra sv pencere ekran ayar değeri, ， veya ▼ tuşuna basın. . Değişiklikten sonra ， Kaydet ve çıkmak için ayarlayın. Herhangi bir tuşa basmazsa, 10'lardan sonra otomatik olarak kaydedilir ve çıkacaktır.
Zaman Kontrol Modu ： 3s için ▲ tuşuna basın. artı veya eksi. Değişiklikten sonra ， Kaydet ve çıkmak için ayarlayın. Herhangi bir tuşa basmazsa, 10'lardan sonra otomatik olarak kaydedilir ve çıkacaktır.
★ B 、 Zaman ve Sıcaklık Kontrolü olduğunda Değer Değişikliği Set （
3S için tuş tuşuna basın. Değişiklikten sonra ， Kaydet ve çıkmak için ayarlayın. Herhangi bir tuşa basmazsa, 10'lardan sonra otomatik olarak kaydedilir ve çıkacaktır.

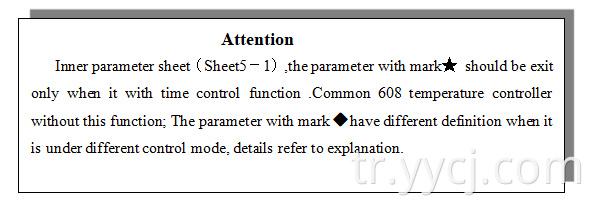

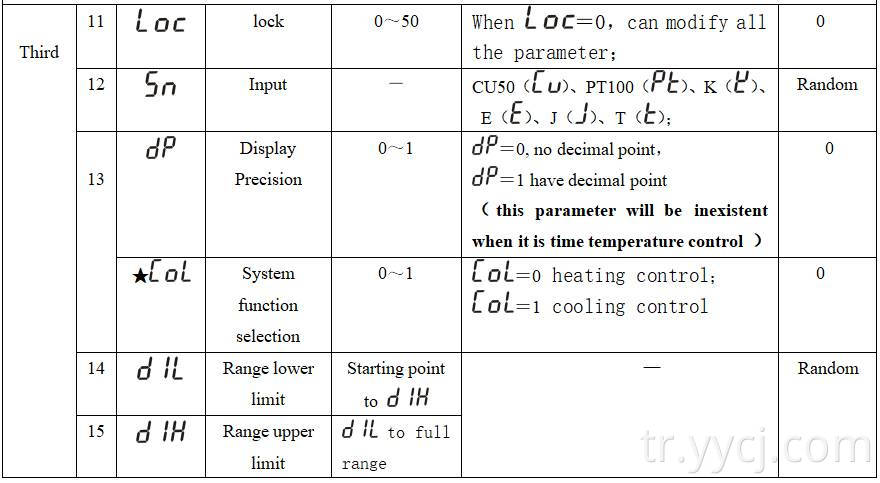

İç parametre ayarı （Ayrıntılı Sac'a bakın5－1）
(1) İkinci menü
İkinci menüye girmek için 3'lerin setine basın ， Üst satır pencere ekran parametre kodu, alt satır pencere ekran parametre değeri ， ， tuşuna basın. Değişiklikten sonra ， Kaydet ve çıkmak için ayarlayın. Herhangi bir tuşa basmazsa, 10'lardan sonra otomatik olarak kaydedilir ve çıkacaktır.
(2) Üçüncü menü
Üçüncü menüye girmek için set +▲ tuşuna basın ， Ayarlama yöntemi yukarıdaki ile aynıdır.
4 、 Kendini ayarlayın
Önce sabit değeri ayarlayın ve ardından menüyü girin, ， ışıkta ， olarak ayarlayın ， denetleyici kendisini ayarlamak için girin, geri dönüş farkını yaklaşık 0,5 ～ 1 ， Burada denetleyici üç kez salınımdan sonra ， ， Yeni parametre 、、 Onaylanabilir ve kaydedilebilir ， Işıkta çıkıyor ， Denetleyici sıfırlanabilir ve kontrol durumuna girer.

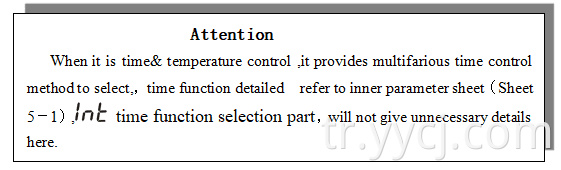

★ 6 、 Zaman kontrol fonksiyonu （Zaman ve sıcaklık kontrolü olduğunda） ：
Zaman kontrolü tarafını herhangi bir zamanda kesin ， zaman başlangıç durumuna geri döner ； Zaman kontrolü tarafı alırken, kontrolör zamanın geri sayımına göre çalışır.
Ⅶ 、 f ault a nalizi ve c
XMT*608 Gelişmiş üretim sürecini benimseyin ve fabrikadan ayrılmadan önce katı teste sahip olun, sayaçın güvenilirliğini artırır. Yanlış işlem veya parametre ayarının neden olduğu olağan hata. Hatanın başa çıkamayacağını fark ederseniz, lütfen kaydedin ve ajan veya bizle iletişime geçin. Sayfa 7-1, günlük uygulamada XMT*608'in olağan hatasıdır ：

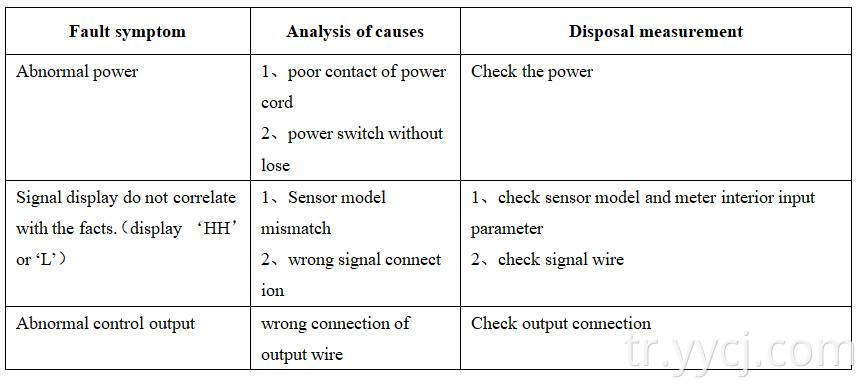

Sheet7-1 Ortak Hata Bertarafı
★ Açıklama ： Şirketimiz ürün teknolojisini, tasarımını ve spesifikasyonunu geliştirecektir, nesneye onaylanır.
Ekli 1 ： Sayacın Parametre Dikkat Mektubu ve İngilizce Mektubu
