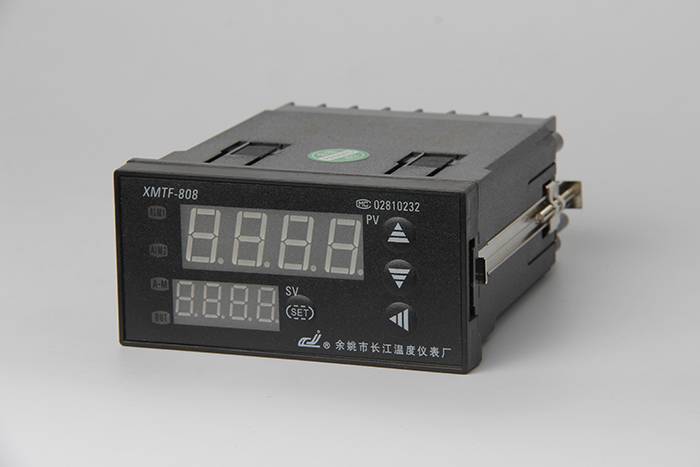

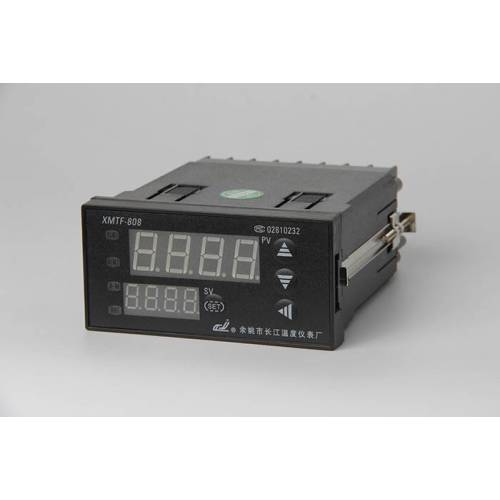

XMT-808P Akıllı Programlanabilir Sıcaklık Denetleyicisi

XMT-808P Programlanabilir Akıllı Sıcaklık Denetleyicisi

Sıcaklık aletleri

Akıllı Sıcaklık Kontrolörü, Sıcaklık Denetleyicisi, Sıcaklık Denetleyicisi

XMT*808 Serisi İstihbarat Sıcaklık Denetleyicisi Günümüzde ana bilgisayar olarak en gelişmiş monolitik mikrobilgisayar kullanır ， Çevresel tertibatını azaltın ve güvenilirliği artırır ； Geleneksel PID kontrolü ile birleştirilmiş belirsiz teorinin kontrol yöntemini benimser ve hızlı tepki 、 küçük aşırı sıkışma avantajı ile kontrol sürecini yapar. Yüksek performans 、 Yüksek Güvenilirlik 、 Tam Giriş işlevine sahip zeka sıcaklık denetleyicisidir.

It adopts modular structure，further improve overall performance；The meter is operated with 4-keys,dual row 4-LED display for displaying the measurement value and set value or measurement value and output value, with manual /automatic switch and setting itself function；with characteristic of small volume、low power consumption、convenient operation、steady and reliable of running；They are now widely used for the automatic control system over the area of ​​machinery, Kimyasal, seramik, ışık endüstrisi, metalurji, taşıt, ısı işlem endüstrisi.

（一） Fonksiyon ve kavram

Program Adımı: Program adımının No. No.'u 1'den 30'a kadar tanımlanabilir ve geçerli adım, yürütülen program adımıdır.

Adım süresi: Tüm program adımının toplam çalışma süresi. Ünite dakika ve mevcut değer 1 ila 9999 arasındadır.

Çalışma Süresi: Mevcut adımın çalıştığı zaman. Çalışma süresi adım süresine ulaştıkça, program otomatik olarak bir sonraki adıma geçecektir.

Atlama: Program, program adımında programladığınız gibi otomatik olarak 1 ila 30 aralığında diğer adımlara atlayabilir ve döngü kontrolünü gerçekleştirebilir. Adım hayır ise. Değiştirildi, program da atlayacak. Ayrıca, program adımı ulaşır ve ^30. adımı bitirirse, program ilk adıma geri dönecek ve otomatik olarak çalışacaktır.

Çalıştır/Bekletme: Program çalışma durumunda olduğunda, zamanlayıcı çalışır ve ön ayar eğrisine göre nokta değeri değişir. Program tutma durumunda olduğunda, zamanlayıcı durur ve ayar noktası kalır.

Tutma işlemi program adımına programlanabilir. Program adımla buluştuğunda, bunun adım süresi sıfıra ayarlanır veya bir atlama adımı başka bir atlama adımına atladığında, program bekletme durumuna girer. Tut/çalışma işlemi istediğiniz zaman manuel olarak gerçekleştirilebilir.

Olay çıkışı: Olay çıkışı enstrümanda programlanabilir, harici ekipmanın kilitle çalışmasını sağlamak için iki alarm kontağını tetikleyebilir.

Güç Açma/Güç KAPALI: Enstrümanın üzerindeki gücü veya çalışma durumunda beklenmedik elektrik kesintisi anlamına gelir. Kullanıcı için tamamen 4 taşıma modu seçilebilir.

Eğri Bağlantı: Eğri Bağlantısı, XMT-808P Serisi enstrümanı için bir tür kontrol teknolojisi olarak kabul edilir. Kontrollü işlem genellikle sistem tepkisinde gecikme süresine sahip olduğundan, alet takma yoluyla cihaz, doğrusal ısıtma, soğutma ve sabit sıcaklık eğrilerinin dönüm noktasını otomatik olarak düzeltecektir. Pürüzsüz derecesi, sistemin gecikme süresi, gecikme süresinin ne kadar uzun olursa, pürüzsüz derecenin daha derin olmasıyla ilgilidir. Karşısında pürüzsüz fonksiyon daha zayıf olacaktır. Genellikle işlemin gecikme süresinin (sıcaklık ataleti gibi) ne kadar kısa olması, programın etkisi üzerinde kontrolü o kadar iyi olur. Program eğrileriyle başa çıkmak için eğrinin uyumu yoluyla, aşmaktan kaçınacaktır. Not: Eğri bağlantı parçasının özelliği, program kontrolünü doğrusal ısıtma sırasında sabit negatif sapma ve doğrusal soğutma sırasında sabit pozitif sapma üretmeye zorlayacak, sapma gecikme süresi (t) ve ısıtma hızı (soğutma aşağı) ile doğrudan orantılıdır. Bu fenomen normaldir.

（二） Program işlemi

1 ﹑ Kurulum programı

Tuşa bir kez basın ve sürüm ekran durumunda, cihaz kurulum programı durumunda olacaktır. İlk başta cihaz geçerli adımın sıcaklık ayar noktasını görüntüleyecek ve son “birimin yeri) Verilerin ondalık noktası yanıp sönecektir. Verileri azaltmak için ▽ tuşuna basın, verileri artırmak için tuşa basın. Tuşa tuşuna basın. Ondalık nokta pozisyonunu (ondalık nokta pozisyonunu (tuşa basın. Program sırasında programı ayarlayın, tuşa basılı tutun ve aynı anda set tuşuna basın, ▽ tuşuna basın.

2 ﹑ Çalıştır/Bekle

Durdurma durumunda, ▽ tuşunu ekran durumunda yaklaşık 2 saniye boyunca basılı tutun, alt ekran penceresi “Çalıştır” sembolünü gösterene kadar, enstrüman programı başlatır. Çalışma durumunda, alt ekran penceresi “bekletme” sembolünü görüntüleyene kadar ▽ tuşunu yaklaşık 2 saniye basılı tutun ve enstrüman bekletme durumunda olacaktır. Tutma, hazır ve otomatik ayarlama durumunda, çalışan gösterge lambası yanıp söner. Çalışma durumunda, çalışma göstergesi turu açıktır. Bekletme durumunda, program hala yürütülüyor ve işlem değeri ayar noktası çevresinde kontrol LED, ancak zamanlayıcı çalışmayı durduruyor ve çalışma süresi ve ayar noktası kalıyor. Bekletme durumunda, ▽ tuşunu yaklaşık 2 saniye basılı tutun, alt ekran penceresi “Çalıştır” sembolünü görüntüleyene kadar enstrüman yeniden başlatın.

3 ﹑ Sto P

△ tuşunu ekran durumunda yaklaşık 2 saniye tuşuna basılı tutun, alt ekran penceresi “DURDUR” sembolünü gösterene kadar durdurma işlemi şimdi yürütülür. Bu işlem, enstrümanı çalışmayı durdurmaya zorlar ve adım numarası 1'e sıfırlanır, olay çıkışı temizlenir, kontrol çıkışı da durdurulur, kullanıcı programı yeniden başlatmak istiyorsa, çalıştırma işlemi yürütülebilir ve program 1. adımı yeniden başlatır.

4 ﹑ Programın çalıştırma adımını (adım) görüntüleyin ve değiştirin

Bazen programın belirli bir adımla başlaması veya doğrudan bir adım atlaması ve oradan yürütülmesi beklenir. Örneğin, geçerli program 4. adıma ulaştığında, ancak kullanıcı adımı önceden bitirmeyi ve 5. adımı yürütmeyi umduğunda, program adım numarasını değiştirme işlevi ihtiyacınız olacak. Ayar Adımı yoluyla, XMT-808P Serisi enstrümanı, 30 adımdan oluşan herhangi bir adımdan çalışan programı başlatabilir. Sıcaklık eğrisinin adımları, kullanıcının ihtiyaç duyduğu 30 adımdan az ise. Sıcaklık eğrisinin aşamaları, kullanıcının 30 adımdan az olması durumunda, cihaz ayrıca birkaç farklı eğrinin ayarlanmasına ve yürütülmesine izin verir, yalnızca toplam adımlar (gerekli kontrol adımlarını dahil) 30 adımın ötesinde değilse. Örneğin, bir işlem eğrisinin yalnızca dokuz program adımına ihtiyaç duyduğunda, enstrümana bu tür üç işlem eğrisini ayarlamak mümkündür. Üretim ile adım numarasını değiştirme Hastalık çağrısı erteleme eğrisi.

Adım numarasını değiştirmek için Set tuşuna bir kez basın ve sürüm, adım numarası görüntülenir. Adım numarasını değiştirmek için △, ▽ tuşlarına basın. Adım numarası, program yürütülmesiyle otomatik olarak artar veya azalır. Adım numarası manuel olarak değiştirilirse, çalışma süresi 0 olarak temizlenir ve program yeni adımla başlar. Adım numarası değişmezse, SET tuşuna basmak programı etkilemez.

Bazen enstrümanın tam durdurma çıktısı için özel bir adım ayarlaması gerekir, böylece aşağıdaki gibi,

Isı Kontrolü ： C30 = -999 、 T30 = 0, ısı kontrolünü durdurun ve geçici bir duruma girin.

Soğuk Kontrol ： C30 = 3000 、 T30 = 0, soğuk kontrolü durdurun ve geçici bir duruma girin.

Programı, ısıyı veya soğuk algınlığını durdurması gerektiğinde 30 adım olarak ayarlayın, ayrıca “Step'to 30

Yapay olarak.

（二） Programlama ve çalışma

XMT Serisi enstrümanının programlanması, sıcaklık-zaman sıcaklığı formatına sahiptir, bu da sıcaklık ayarlı akım adımının geçerli adım için ayarlanan süre sonra bir sonraki adım için ayarlanan sıcaklık ayarına geçeceği anlamına gelir. Sıcaklık seti birimi ℃ ve zaman seti birimi dakika. Aşağıdaki örnek, doğrusal sıcaklık ısıtma, sabit sıcaklık, doğrusal sıcaklık soğutma, atlama döngüsü, hazır, tutma ve olay çıkışı olan 6 adım içerir.

Adım1: C01 = 100, T01 = 30 Başlangıç ​​Doğrusal Sıcaklık Isıtma 100 ℃ ve gereken süre 30 dakikadır.

Adım2: C02 = 400, T02 = 60 Sıcaklığı 400 ℃ olarak yükselt, yükseltme eğrisi eğimi 10 ℃/dakikadır ve sıcaklığın sabit kalma süresi dakikadır.

Adım3: C03 = 400, T03 = 120 Sıcaklık soğutma adımı, soğutma eğrisinin eğimi 2 ℃/dakikadır ve gereken süre 120 dakikadır.

Adım 4: C04 = 160, T04 = -35 Sıcaklık 160 ℃ 'a kadar soğutulur, ardından alarm 1 tetiklenir ve program Adım5'e atlar.

Adım5: C05 = 160, T05 = 0 Program bekletme durumuna girer ve programın Adım 6'ya devam etmesi için operatör tarafından yürütülen çalıştırma işlemi gereklidir.

Adım6: C06 = 100, T06 = -151 Alarm 1 kapatılır ve baştan başlamak için Adım 1'e atlar.

Bu örnekte, pozitif sapma alarmının 5 ℃ olarak ayarlandığı varsayılmaktadır. Adım 6'nın sıcaklığı 160 ℃ olduğundan ve Adım 1'in sıcaklığı 100 ℃ olduğundan, program Adım 6'dan Adıma atladığında, program ilk başta hazır duruma girecektir, yani ayar noktası PV arasındaki sapma pozitif sapma alarm değeri daha az olana kadar sıcaklığı kontrol edecektir. Sıcaklık 105 ℃ olarak kontrol edildikten sonra, sıcaklık ısıtması için program 1. adımdan başlatılır. Sıcaklık kontrol bloğu aşağıda gösterilmiştir.

Not: Bir alarm koşulu karşılanır ve alarm 1 olarak tanımlanırsa, alarm 1, alarm 1'in tetiklendiği için Alarm 6'da kapatılamaz.
