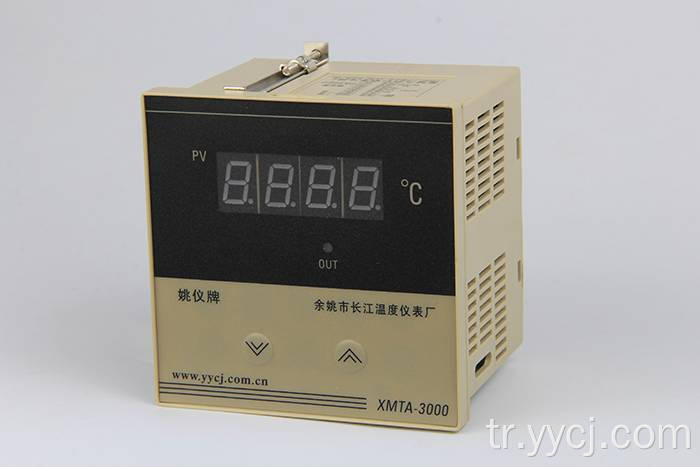

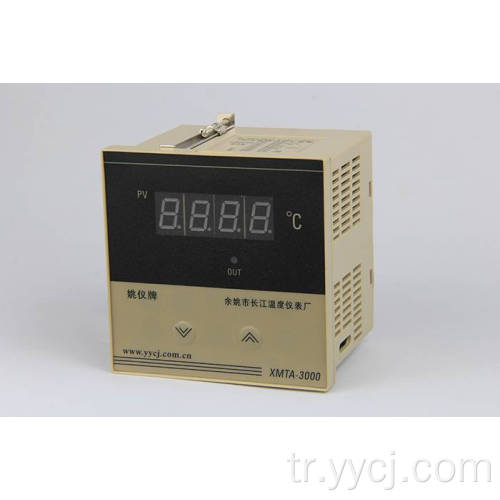

XMT-3000 Serisi Tek Akıllı Sıcaklık Denetleyicisi

XMT*- 3000 Serisi Dijital Ekran Sıcaklık Kontrol Aleti

Talimat Kılavuzu

XMT*-3000 Serisi Sıcaklık Kontrol Aleti, Geleneksel Çekme Bahçeleri Tipi veya Potansiyometre Tipi Dijital Ekran Ölçer, Sabit PID Kontrolü veya No/Kapalı Dönüş Farkı Kontrolü ile Sabit PID Kontrolü veya Dönüş Farkı Ayarlanabilir, ayrıca Sensör Hata Düzeltme İşlevi'ne sahip olabilir. Enstrüman güvenilir bir kontrol performansı, uygun maliyetli ve geniş bir uygulamaya vb.

Ⅰ、 Teknik dizinler:

1 、 Giriş türü ve ölçüm aralığı:

K （0 ～ 1300 ℃） E （0 ～ 800 ℃） S （400 ～ 1600 ℃） J （0 ～ 1000 ℃）

B （800 ～ 1800 ℃） PT100 （-50.0 ～ 200.0 ℃; -200 ～ 600 ℃） CU50 （-50.0 ～ 150.0 ℃））

Not: Sayaç etiketine tabi cihaz giriş türü ve ölçüm aralığı.

2 、 Ekran Doğruluğu ：%1 F · S ± 1B Ek Soğuk Kavşak Tazminatı Hatası 2 ℃

3 、 Kontrol Modu ： Açık/Kapalı Kontrolü （Dönüş farkı ayarlanabilir） veya PID kontrolü

4 、 Dönüş farkının ayarını ayarlayın ： 1 ～ 20 ℃ ，

5 、 Oran bant （p） ： ± 9 ℃ veya ± 0.9 ℃ Sıcaklık ekranının ondalık noktası olduğunda.

6 、 PID kontrol süresi ： 30 saniye

7 、 Sensör Hata Çeviri Kapsamı Değişikliği ： -20 ～ 20 ℃

8 、 Çıkış Modu ： Röle Kontak Kapasitesi AC220V/5A ； Drivng Katı Röle Sinyali ： Elektrik akımını Sürüş ≥ 15mA ， Voltaj ≥ 9V

9 、 Güç ： AC85 ～ 242V 50Hz/60Hz

Güç Tüketimi: Müşteri gereksinimine göre 3W'dan az veya diğeri

10 、 Çalışma Ortamı ： Sıcaklık 0 ～ 50.0 ℃, bağıl nem ≤%85 RH, koroz ve güçlü elektrik radyasyonu olmadan.

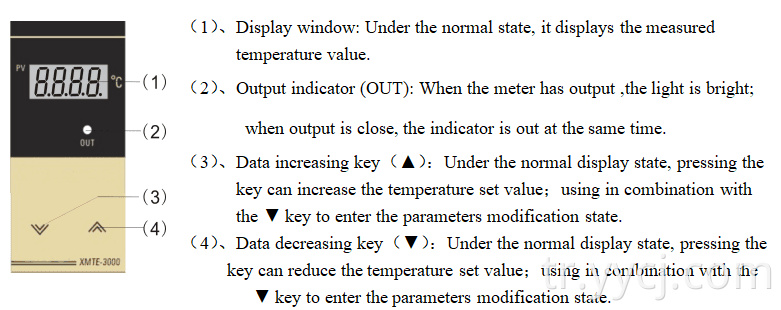

Ⅱ、 Gösterge paneli ( danışın ):

Ⅲ 、 Parametre Ayarı ：

3 .1 、 Sıcaklığın ayarını ayarlayın ： Normal görüntüleme durumu altında, verileri artıran tuşa （▲） veya sıcaklık kümesi değerini görüntülemek için verileri azaltan tuşa basın, bu sefer (▲) veya (▼) tuşuna, sıcaklık kümesi değerini değiştirmek için ( uzun basılan, verileri hızlı artı veya eksi etkinleştirir. Herhangi bir çalışma koşulu olmadan, ayar değeri 8 kez yanıp söner ve normal görüntüleme durumuna döner.

3 .2 、 Parametre Modifikasyonu ： Normal görüntüleme durumu altında, aynı zamanda （▲） ve （▼） tuşlarına basıldığında “SC” sensör hata düzeltme sembolünü üç saniye içinde (▼) veya (▼) tuşuna basılabilir ve parametre değerini değiştirebilir; Daha sonra tekrar （▲） ve （▼） basıldığında, (▲) veya (▼) tuşuna basılan üç saniyede kontrol dönüş farkı sembolünü “ hy ” ， görüntüleyebilir ve parametre değerini değiştirebilir; Tekrar normal ekran durumuna çıkmak ve geri dönmek için (▲) ve (▼) tuşuna basın.

Ekran parametre sembolü olduğunda , herhangi bir işlem yapmadan 3 saniye içinde, sayaç normal ekrana geri dönecektir; Ekran parametreleri durumlarında, set değeri herhangi bir işlem yapmadan 8 kez yanıp sönerse, sayaç da normal ekrana geri döner.

3 .3 、 Contro Modu ： Saçer kontrol seçim terminallerini ayırın, sayaç iki yer kontrolüdür; Sayaç kontrol seçimi terminallerini bağlayın, sayaç otomatik olarak PID kontrolüne geçer.

Ⅳ 、 Kontrol çıkışı ：

Ölçer Açık/Kapalı Kontrolü olduğunda ：

Ölçülen sıcaklık değeri ＜ (Set Value－Return farkı） ， röle toplam ve düşük geçiş, toplam ve yüksek kesim, gösterge ışık, ısıtıcı çalışması;

Ölçülen sıcaklık değeri ＞（ Set değeri ＋ dönüş farkı） ， röle toplam ve düşük kesim, toplam ve yüksek geçiş, gösterge çıkarken, ısıtıcı çalışmayı durdururken;

Ölçer PID kontrolü olduğunda ： Sayaç sabit PID değeri ve kontrol döngüsüne göre kontrol çıkışını uygular.

Ⅴ 、 Model Sense ：

XMT □ － 3 □ □ □ － Sonek

1 2 3 4

Boş 1 ： Harici Boyut ve Kurulum Deliği (mm) ： ' Boş ' ： 80 × 160 × 80 76 × 152 ；

'S' ： 160 × 80 × 80 152 × 76 ； 'A' ： 96 × 96 × 80 92 × 92 ； 'B' ： 60 × 120 × 105 56 × 114 ；

'E' ： 48 × 96 × 80 44 × 92 ； 'F' ： 96 × 48 × 80 92 × 44 ； 'D' ： 72 × 72 × 100 68 × 68 ；

'G' ： 48 × 48 × 90 44 × 44 ； K '： 24 × 48 × 90 23 × 45

Boş 2 ： Kontrol Çıktı Modu ：

'0' ： İki Yer Kontrolü ， Röle Çıkışı ； '4' ： Sabit PID Kontrolü ， Röle Çıkışı ；

'5' ： Drivng Katı Röle Signaloutput ； 7 '： Drivng SCR Zero Geçti Nabız sinyal çıkışı

Boş 3 ： Alarm Modu ： '0' ： Alarm yok; '1' ： bir üst sınır alarmı;

Boş 4 ： Giriş Modu ： '1' ： Thermocuple ； '2' ： rezistans

Sonek ： 'D' ： 30A Yüksek Güçlü Röle Çıkışı

Ⅵ 、 Hata ：

Ölçer ekran penceresi “-hh-” veya “-ll-” ekranı, kanal sensörünün aşırı değer yüklemesini veya sensörün kötü olduğunu belirttiğinde, sensörün sorunu yoksa, sensörü incelemesi ve onarması gerektiğini gösterir, Lütfen seçilen sensörün metre giriş türü ile tutarlı olduğunu kontrol edin.

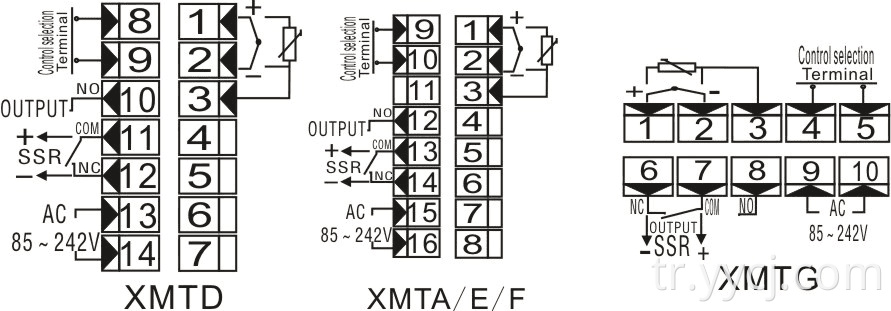

Ⅶ 、 Kablo Şeması (danışın) ：

★ NOT: Şirketimiz ürün teknolojisini, tasarım spesifikasyonunu geliştirmeye devam edecektir. Değişirse, lütfen bildirimde bulunmaksızın malzeme nesnesine tabi olun .
