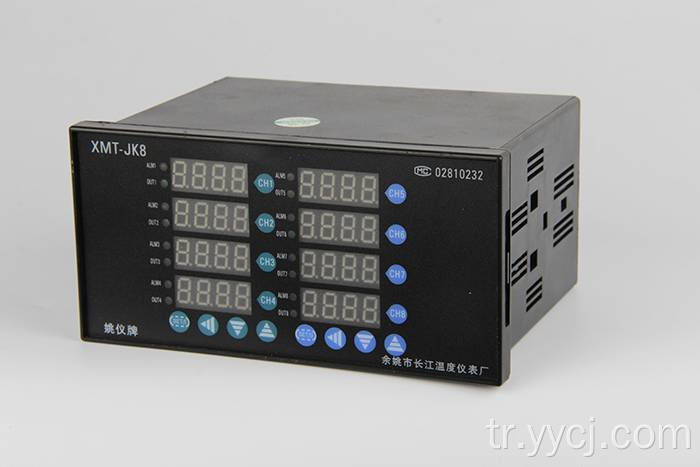

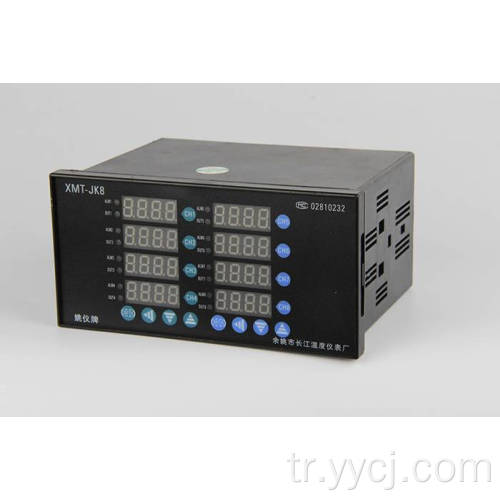

XMT-JK808 Serisi Entelective Sıcaklık Ayarlama Aleti

XMT-JK808 Serisi Akıllı （Sıcaklık Denetleyicisi） Sıcaklık kontrol cihazı, pazar ihtiyaçlarını karşılamak için yeni bir sayaçtır. Sayaç tek çip mikrobilgisayar tarafından kontrol edilir, her kanal ayar değeri ve bazı parametreler bağımsız olarak ayarlanabilir. Küçük hacim, düşük güç tüketimi, basit çalışma, kolay kontrol, kararlı çalışma, güvenilir, ekonomik özelliklerin avantajlarına sahiptir. Makinelerin sıcaklık otomatik kontrol sistemlerinde yaygın olarak kullanılmaktadır 、 Kimyasal 、 Seramik 、 Hafif endüstriyel 、 metalurji 、 Petrifing ve ısıl işlem vb.

Ⅰ 、 Ana teknik özellikler

1 、 Giriş (seçilebilir) ： CU50 (-50 ～ 150) 、 PT100 （-80 ～ 600） 、 k （-30 ～ 999） 、

E （-30 ～ 700） 、 J （-30 ～ 900） 、 t （199 ～ 400）

2 、 Ölçüm Sapma: ≤ ±%0.5 F · S ± 1B Soğuk Uç Dengeleme Sapma: ≤ ± 2.0 ℃

3 、 Örnekleme döngüsü: 0.5s

4 、 Kontrol döngüsü: Röle çıkışı 2 ～ 120s, diğer 2s.

5 、 Röle Çıktı Kontak Kapasitesi: AC220V/5A (Direnç Yükü) veya AC220V/0.3A (algısal yük)

6 、 Alarm Rölesi Kontak Çıkışı ： AC220V/1A （Direnç Yükü）

7 、 Katı röle sinyal çıkışı sürüş: Elektrikli akım 15mmA, voltaj ≥9V.

8 、 Güç kaynağı: AC85V ～ 242V, 50/60Hz

9 、 Çalışma Durumu: Sıcaklık 0 ～ 50.0 ℃, bağıl nem%85%RH, korod ve güçlü elektrik radyasyonu olmadan.

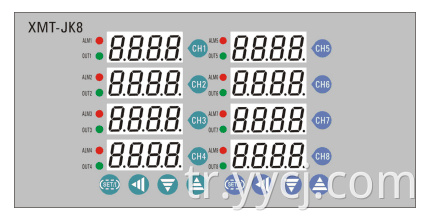

Ⅱ 、 Panel talimatı (danışın)

ALM1 ～ ALM8 ： Sekizinci Kanal Alarm Çıktı Göstergesi Işığı (kırmızı) için ilk kanal ；

OUT1 ～ Out8 ： Sekizinci Kanal Kontrol Çıktı Göstergesi Işığı (Yeşil) için İlk Kanal ；

Ch1 ～ ch8 tuşu ： Sekizinci kanal karşılık gelen kanal parametre ayar tuşuna ilk kanal ；

Set/ⅰkey ： Dördüncü kanal işlevi ayar tuşuna ilk kanal ；

Set/ⅱkey ： Sekizinci kanal işlev ayar tuşuna beşinci kanal;

◄ Anahtar （Sol） ： Dördüncü Kanal Vites Anahtarına İlk Kanal ；

◄ Anahtar （Sağ） ： Sekizinci Kanal Vites Anahtarına Beşinci Kanal ；

▼ Anahtar （Sol） ： Dördüncü kanal verilerinin ilk kanalı anahtarını azaltır ；

▼ Anahtar （Sağ） ： Sekizinci Kanal Verilerinin Beşinci Kanalı Anahtarını Azalt ；

▲ Anahtar （Sol） ： Dördüncü Kanal Veri Artışı Anahtarına İlk Kanal ；

▲ Anahtar （Sağ） ： Sekizinci kanal verilerinin beşinci kanalı anahtarını artırın ；

三 、 m koku önemi ：

XMT - JK 8 □ 8 □ □

(1) (2) (3) (4) (5) (6)

Meter Metre Yüz Plakası ve Kurulum Boyutu (mm) ： 160 × 80 × 130 ； 152 × 76 ；

Seri Seri Numarası ： Sekiz kanallı bağımsız kontrol ölçer, PID ve ON/OFF kontrolü isteğe bağlı olabilir;

⑶ Alarm ： '0' ： Ayarlanan alarm yok ； '1' ： Bir Alarm (Alarm Modu İsteğe Bağlı) ；

⑷Input sinyali ： “8”: Giriş sinyalinin serbest değişimi

⑸ Ana Kontrol Modu ： 'Uzay' ： Normalde açık olan normalde kapalı temas çıkışı; 'A' ： tek fazlı sıfır tetik kontrolü; 'G' ： Katı Hal Röle Kontrol Çıkışı

(6) Sonek ： 'K' ： 485 veya RS232 İletişim Modülü Arayüzü ； 'WT' ： Harici bir yazıcı modülü arayüzü

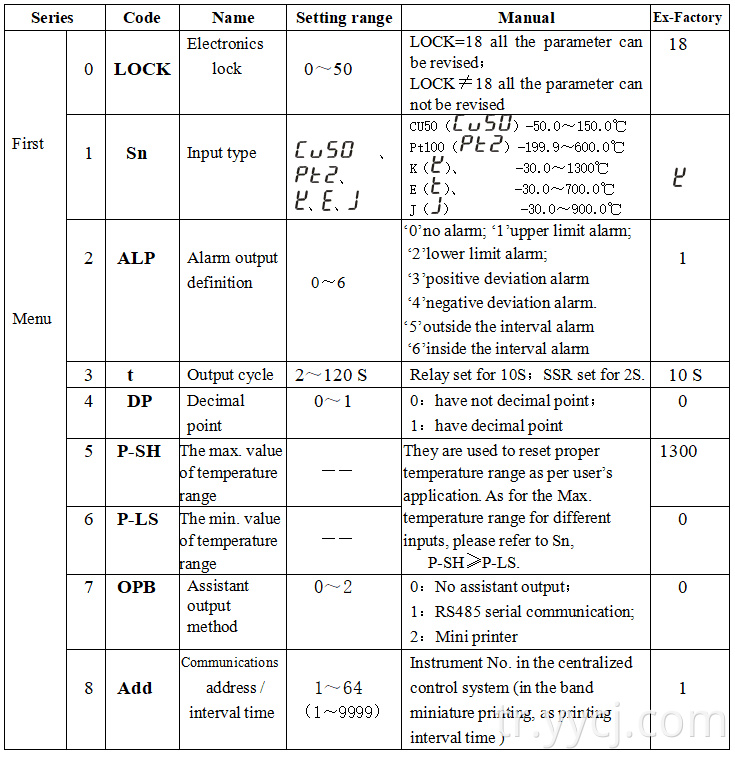

四 、 Dahili parametreler ：

Ⅴ 、 Enstrüman İşlemi ：

5.1 、 İlk M enu ayarı (genel menü ayarı) ：

Fonksiyon tuşuna basın (set / i tuşuna) 3 saniye, dördüncü kanalın ilk kanalına girin Birinci menü ayar durumu, bu sefer 'İlk Kanal Ekran Penceresi' ve 'İkinci Kanal Ekran Penceresi' ilk menüyü görüntüle Parametre sembolleri ve parametre değerleri, bu sefer sırasıyla ◄ （ shift ） 、 ▲ 、 ▼ tuşlarına karşılık gelebilir, parametre değerini değiştirmek için, tamamlandıktan sonra, bir sonraki parametreyi korumak ve girmek için set / i tuşuna basın; Diğer parametreleri aynı yöntemle değiştirin. 10 saniye işlemi olmadan ayarda, sayaç otomatik olarak değiştirilmiş durumdan kaydedilir ve çıkacaktır.

Fonksiyon tuşuna basın (set / ii tuşuna) 3 saniye, beşinci kanala ve sekizinci kanalın ilk menü ayar durumu, bu sefer 'Beşinci Kanal Ekran Penceresi' ve 'Altıncı Kanal Ekran Penceresi'ne girin. Parametre sembolleri ve parametre değerleri, değiştirme yöntemi yukarıdaki gibidir.

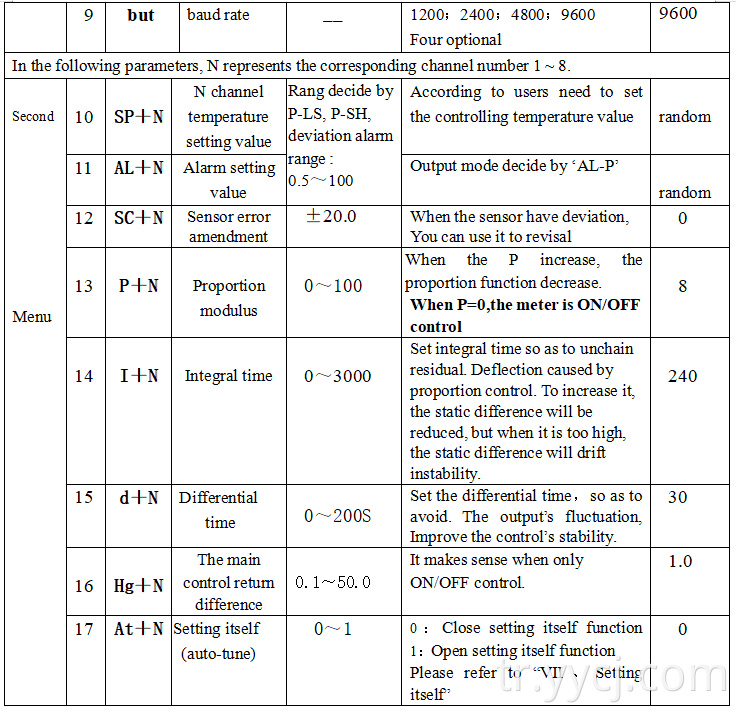

5.2 、 İkinci menü ayarı (her kanal menü ayarına karşılık gelen ) ：

Dördüncü kanal parametrelerine ilk kanal, karşılık gelen kanal menü öğesine girmek için sırasıyla ch1 ～ ch4'e üç saniye basın, bu sefer 'Birinci Kanal Ekran Penceresi' ve 'İkinci Kanal Ekran Penceresi' İlgili kanalı ikinci menü parametresini görüntüleyin Semboller ve parametre değerleri, bu sefer sırasıyla ◄ shift （ ） 、 、 ▼ tuşlarına basabilirsiniz parametre değerini değiştirmek için değiştirme yöntemi “5.1 、 İlk M enu ayarı” nın yukarıdaki gibidir.

Sekizinci parametrelerin beşinci kanalı sırasıyla ch5 ～ ch8'e karşılık gelen kanal menü öğesine girmek için üç saniye, bu sefer 'Beşinci Kanal Ekran Penceresi' ve 'Altıncı Kanal Ekran Penceresi' karşılık gelen kanalı ikinci menü parametre sembolleri görüntüler. ve parametre değerleri, bu sefer sırasıyla ◄ （ shift ） 、 ▲ ▼ ▼ tuşlarına karşılık gelebilirsiniz Parametre değerini değiştirmek için değiştirme yöntemi, “5.1 、 İlk M enu ayarı” nın yukarıdaki gibidir.

Ⅵ 、 Kendini ayarlayın ：

Ölçüm cihazının ilk kez veya çevrede kullanımı değiştirici, kontrolü iyi değil, bu sefer ayarı kendisi kullanmanız gerekir. Örneğin:

İlk başta karşılık gelen kanal ayar değerini ayarlayın ve ardından karşılık gelen kanal menüsüne girin, karşılık gelen hy'yi ayarlayın 0,5 ～ 1 ℃, AT = 1, “AT” ayarlayın ve ölçülen sıcaklık değeri dönüşümlü olarak, metre girin Kendini ayarlayın, sayaç üç kez titreşim, otomatik korunmuş P, I, D parametresi ve ayarın kendisi biter.

Not ： ① Ayarlama sırasında güç kapalı olduğunda, sayaç belleğe sahip olduğu için, bir dahaki sefere kendini yeniden başlatır.

② Ayarlama sırasında yapay olarak çıkışa ihtiyaç duyduğunda, ilgili kanal kendi kendine ayarlanmasını ayarlayın

， çıkabilmesi için To 0'daki parametre , ancak ayar sonucu geçerli olmayacaktır.

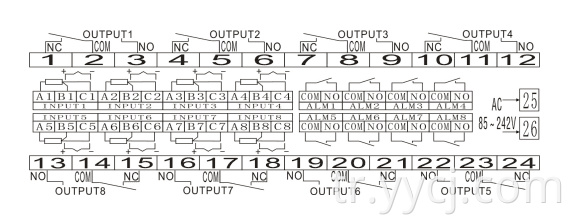

Ⅶ 、 Bağlantı Şeması (danışın) ：

Not ： 1) Yukarıdaki diyagram, XMT-JK818'in bir örneğidir, sadece referans için, denetleyicinin spesifik bağlantısı davanın bağlantısına doğrulanmalıdır.

2) Tip sensörü izole etmek için kullanılan veya sayaç ölçümünü etkileyebilecek sayaç sinyal girişi.

Ⅷ 、 Hata analizi ve boşluk :

XMT-JK808 serisi gelişmiş üretim sürecini benimser ve fabrikadan ayrılmadan önce katı teste sahip olur, sayaçın güvenilirliğini artırır. Yanlış işlem veya parametre ayarının neden olduğu olağan arıza. Hatanın başa çıkamayacağını fark ederseniz, lütfen kaydedin ve ajan veya bizimle iletişime geçin. Sayfa 8-1, günlük uygulamada XMT-JK808 serisinin olağan hatasıdır ：

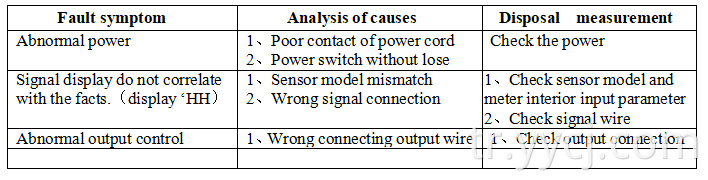

Sayfa 8-1 Ortak Arıza İşleme

Ekli 1 ： Sayacın Parametre Dikkat Mektubu ve İngilizce Mektubu
