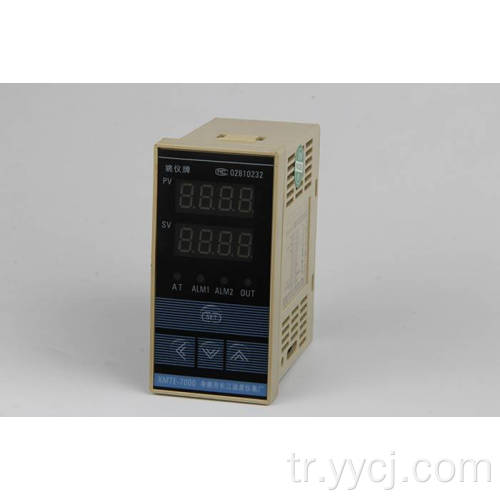

XMT-7000 Serisi Tek Akıllı Sıcaklık Denetleyicisi

XMT*7000 Serisi İstihbarat Dijital Sıcaklık Kontrol Aleti

Kullanım klavuzu

Ⅰ 、 Ürün özelliği:

Ürünün çekirdeği güncel mikroişlemci çipini benimser.

Kırmızı ve yeşil çift bank nixie tüpü ölçülen değeri ve ayar değerini gösterir.

Dört/üç anahtarda kolay çalışma ve parametrede hızlı ayar.

High Precision'ın PID akıllı ve iki veya üç bit konum kontrol programında kontrol.

Üst banka ölçülen değeri görüntüler ve alt banka normal çalışma koşulları altında ayar değerini görüntüler.

Ⅱ 、 Birincil Teknik Standart:

Giriş: Termokupl: K 、 E 、 J 、 S Termal Direnç: PT100 、 CU50

Aralık: K （0 ～ 400 ℃ 、 0 ～ 1300 ℃） 、 （（0 ～ 400 ℃ 、 0 ～ 800 ℃） 、 J （0 ～ 1000 ℃） 、 s （0 ～ 1600 ℃） 、 200.0 ～ 200.0 ℃ 、 0 ～ 600 ℃） 、 Cu50 （-50.0 ～ 150.0 ℃） Ölçü Hatası: ±%0.5 FS ± 1byte

Silikon Kontrol Tetik Sinyali （Sıfırın üzerinde））: Range sadece 3V, genişlik 40US

Röleyin çıkış temas potansiyeli: Empedans yükü AC220V 5A

Giriş Gücü: AC85 ～ 242V 50/60Hz

Çevre: Sıcaklık: 0 ila 50 ℃, Nem: ≤%85 RH

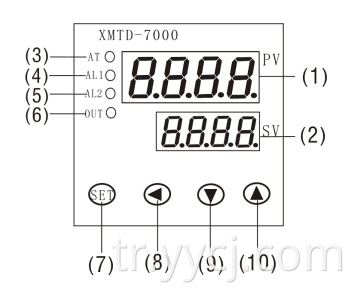

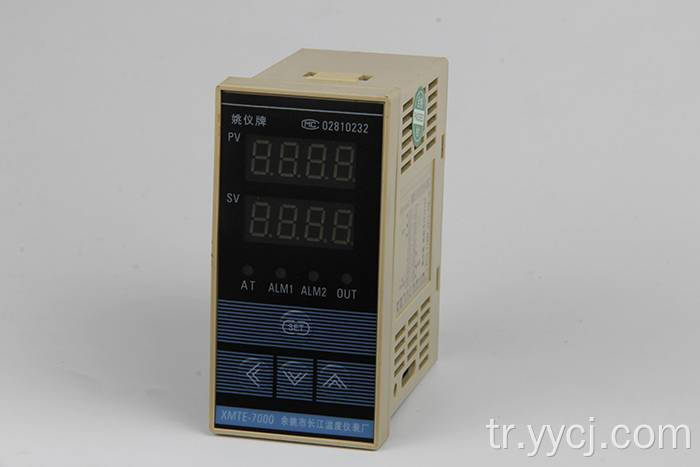

（1） PV ekran, işlem değişkenini (PV) kırmızı bir LED ile oluşturur.

（2） SV ekran ekran ayar değerini (SV) yeşil bir LED ile oluşturur.

（3） Otomatik ayar işlevi açık olduğunda göstergede yeşil bir LED ışıklar.

（4） ALM1 göstergesi ALM1 çıkışı açıkken kırmızı bir LED ışıklar.

（5） ALM2 göstergesi ALM2 çıkışı açıkken kırmızı bir LED ışıklar.

（6） Dışarı açıkken gösterge, yeşil bir LED ışıklar.

（7） Mod tuşu (SET) Ayar modunu değiştirir ve ayar değerini ve seçilen değeri kaydeder. (Ayar değeri ve seçilen değer, mod tuşuna basarak kaydedilir.)

（8） Veri kaydırma anahtarı (<)

（9） Azalt tuşunu (∨) ayar değerinin sayısal değerini azaltır

（10） Kazanma anahtarı (∧) ayar değerinin sayısal değerini artırır.

Not: XMTG-7000'in yalnızca üç tuşu vardır, veri kaydırma anahtarı ve ALM2 göstergesi yoktur .

Ⅳ 、 Kurulum akış şeması

Boyut: XMT: 160 × 80 × 125mm delik: 152 × 76; XMTA: 96 × 96 × 85mm delik: 92 × 92;

XMTE: 48 × 96 × 85mm delik: 44 × 92; XMTF: 96 × 48 × 85mm delik: 92 × 44;

XMTD: 72 × 72 × 85mm delik: 68 × 68; XMTG: 48 × 48 × 110mm delik: 44 × 44;

Ⅲ 、 Bölümlerin adı ve işlevleri （danışın）

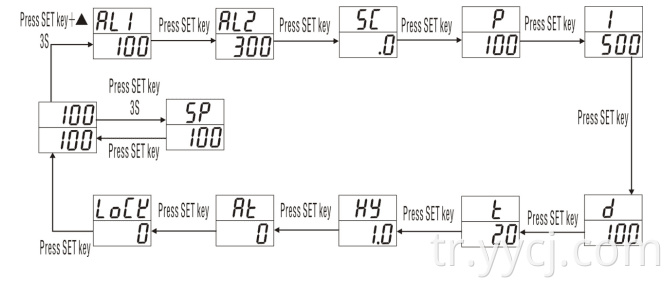

Ⅴ 、 Görüntü Durumu (danışın)

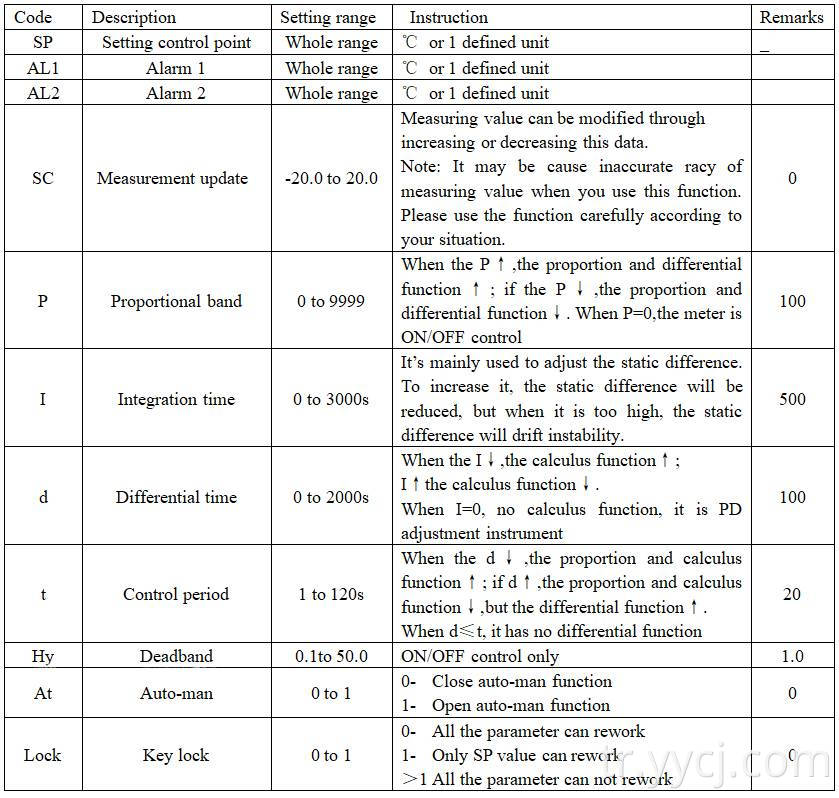

Not: 1. LC anahtar kilididir. LC 0 olduğunda tüm parametreyi yeniden işleyebilir. SP değerini yalnızca LC 1 olduğunda yeniden işleyebilir.

2. Tüm sayaç yok, koğuş parametreleri yoktur, yalnızca işlevi yazma için cevap

Sayaç karşılık gelen parametrelere sahiptir.

l Gücü, sensörü ve harici kontrol devresini cihaza bağlayın. Bunlardan sonra gücü açın ve enstrüman ilk başta A, Bant C programına göre otomatik test etmeye başlayacaktır.

C: İyi olsun ya da olmasın, aydınlatma sistemini test etmek için tüm LED'ler ve tüm gösteren lambalar aydınlatılacaktır. Altyasız LED veya gösteren lamba bulunursa, lütfen kullanmayı bırakın ve tamir için iletin. (Bu prosedür 0.5s sürer)

B: Pencere PV (Üst Pencere) “CJ” görüntülenir, SV penceresi görüntülenmez.

C: Pencere PV ekran modeli.

Üç prosedürden sonra, cihaz normal ölçüm kontrol durumuna adım atacaktır. Üst pencere PV, cihazın ölçtüğü değeri gösterir ve alt pencere SV değer kümesini görüntüler.

l SV penceresindeki değeri değiştirmek istiyorsanız, enstrüman normal görüntüleme durumundayken Set tuşuna 3 saniye basın, penceresi PV “SP” görüntülenir ve SV penceresi göz kırpacaktır. Şu anda azalmak için değeri veya anahtarı ∨ tuşuna basın (değer ayarının hızını hızlandırmak için daha uzun süre ∧ veya ∨ tuşuna basın). <Anahtar Vites (imleç gibi) tuşuna basın. Modifiye değerini belirleyen tuşa tuşuna basın. Modifikasyondan sonra başka bir işlem yoksa, cihaz otomatik olarak normal görüntüleme durumuna geri dönecek ve değiştirilmiş değeri aynı anda kabul edecektir.

l "SP" dışındaki değeri değiştirmek istiyorsanız, iç parametreyi ayarlamak için enstrüman normal görüntüleme durumundayken 3 saniye tuşuna (+∧ set) basın. Lütfen değeri gerçek uygulama açısından ayarlayın. Ancak lütfen “P 、 i 、 d” üç maddesine daha fazla dikkat edin, bunlar deneyimli mühendis tarafından ayarlanmalıdır.

L Auto-Man: İlk set değeri tamam, “1” olduktan sonra, “AT” ı gösteren “AT”. Enstrüman, iki kontrol noktası ve üç duruma sahip sıradan olan olarak çalışmaya başlar. 3 döngüden sonra, kullanıcının değiştirilmesi veya “AT” işlevini açmadıkça, ayar noktasına en iyi PID değerini kesin ve sonsuza dek saklayacaktır.

l Penceredeki PV penceresindeki “HH” veya “LL” sinyali, sensörün bağlantısız olduğu veya ölçülen değerin taşması olduğu anlamına gelir.

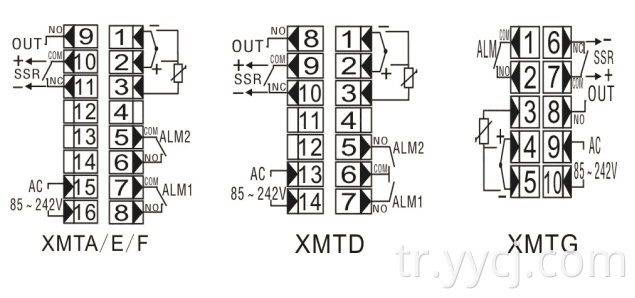

Ⅵ 、 Bağlantı şekli (danışın)

Not ： Bağlantı teli çizimi yalnızca referans için ， Ekli çizime tabi olmalıdır.

Ⅶ 、 Hata analizi ve boşluk

XMT*-7000 gelişmiş üretim sürecini benimser ve fabrikadan ayrılmadan önce katı teste sahiptir, sayaçın güvenilirliğini artırır. Her zamanki arıza yanlış işlem veya parametre ayarından kaynaklanır. , lütfen kaydedin ve ajan veya bizle iletişime geçin. Sayfa 7-1, günlük uygulamada XMT*-7000'in olağan hatasıdır ：

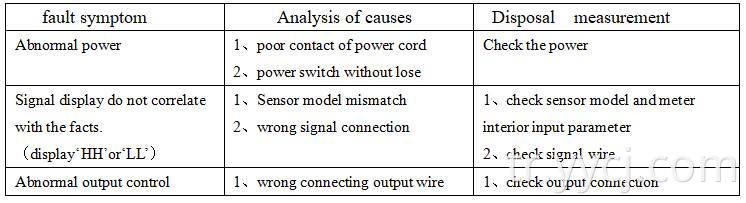

Sayfa 7-1 Ortak Arıza İşleme

Ekli 1 ： Sayacın Parametre Dikkat Mektubu ve İngilizce Mektubu
