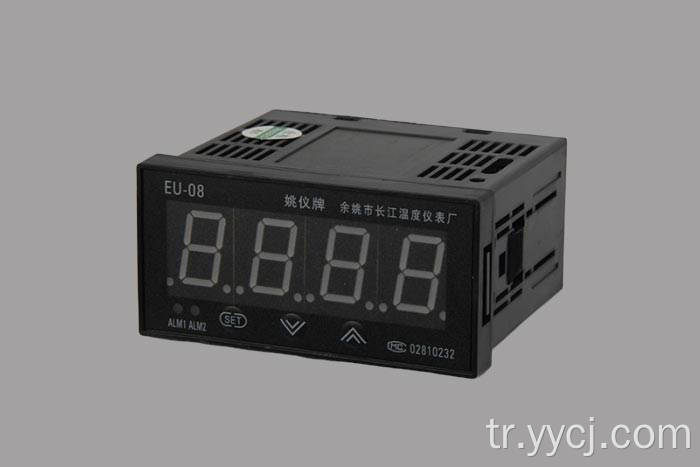

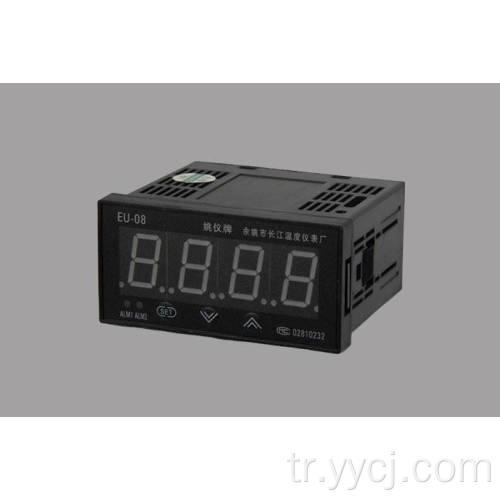

EU-08 Evrensel Giriş Akıllı Sıcaklık Denetleyicisi

EU-08RTP

Dijital Sıcaklık Ekran /Kontrol Aleti

Ⅰ 、 Ana teknik dizinler

1. Ölçüm Sapma ： Sınıf ±%0.5 F · S ± 1B ， Ek soğuk uç tazminatı

sapma ± 1 ℃

2. Giriş Türü ： CU50 (-50 ～ 150.0) 、 PT100 （-199.9 ～ 600.0） 、 k （-30 ～ 1300） 、

E （-30 ～ 700） 、 J （-30 ～ 900） 、 t （199 ～ 400） 、 s （-30 ～ 1600） 、 、

R （-30 ～ 1700） 、 0 ～ 10V (-1999 ~ 9999) 、 4 ～ 20mA (-1999 ~ 9999) 、

3. Röle Çıktı Kontak Kapasitesi ： AC220V, 5A (Direnç Yükü)

4. Doğrusallık Çıkışı ： 4 ～ 20mA (İstemci kendi kendine ayarlanabilir)

5. Güç Çıkışı: 24VDC

6. 0.8 ＂LED tüp ve dört basamaklı ekran

7. Boyut ve kurulum deliği （mm） ： 96 × 48 × 110 92 × 44

8. Çalışma Gücü ： AC 85V ～ 242V ， 50/60Hz

9. Çalışma Durumu ： 0 ～ 50 ℃ ， bağıl nem ve koro ve güçlü elektrik radyasyonu olmadan 85 ％ ，.

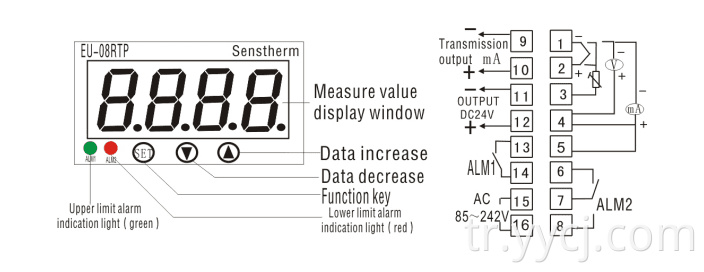

Ⅱ 、 gösterge paneli ve bağlantı şeması

Dikkat: Doğrusallık voltajı0 ～ 10V, doğrudan 1、4 terminali ， ile girilebilir ve doğrusallık akımı 4 ～ 20 Ma girişi 4、5 terminal kullanım kurşununu ve ardından 1、4 terminalinden giriş sinyalini bağlayabilir.

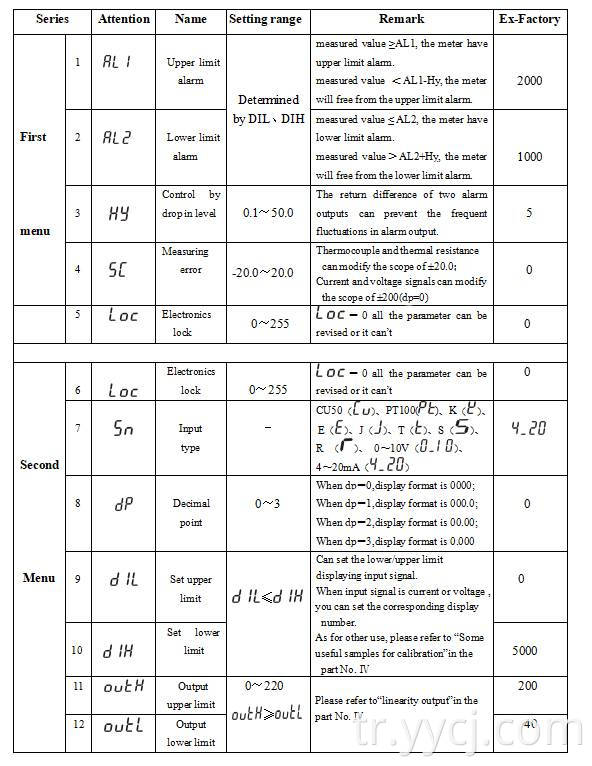

Ⅲ 、 İç parametre

Dikkat: Termokupl ve termal direnç girişi olduğunda, ondalık nokta aralığını ayarladı

0 ～ 1 ； Akım ve voltaj girişi olduğunda, ondalık nokta 0 ～ 3。 aralığını ayarladı

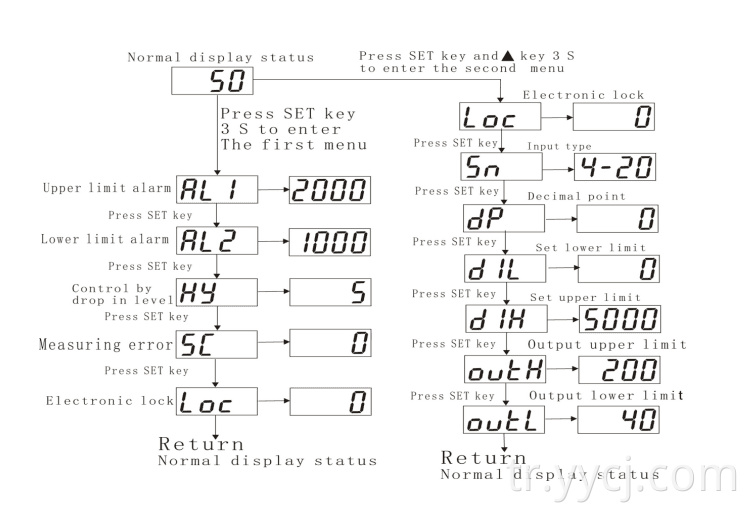

Sayaç akış şeması ：

Ⅳ 、 metre çalışması

1 、 bağlantı şemasına göre güç, sensör ve kontrol devresini aldıktan sonra elektrikli olun ve enstrüman kendini 1 saniye test etmeye başlayın.

2 、 İç parametre Ayar （Teknik dizinler sayfaya bakın3-1）

(1) İlk menü

Tuşuna basın 3 saniye ilk menüye girin, pencere görüntüleme parametre kodu, ardından parametre değerini görüntüler. Değişiklikten sonra, kaydetmek ve bir sonraki dizinler ayarına girmek için tuşuna basın. 10 saniye içinde her tuşa basmazsa, verileri korumak ve ayarı geri çekmek için otomatik olarak olacaktır. (2) İkinci menü

Set ve ▲ tuş 3 saniye tuşuna basın, ikinci menüye girin, ayar yöntemi ilk menü ile aynıdır.

3 、 Doğrusallık Çıkışı

Parametre Outh 、 Outl Çıkış üst sınırı ve doğrusallık akımı için alt limit ； Çıktı 4 ～ 20mA ， outl ＝ 40 ， out 200 olduğunda, istemci ampermetre bağlayarak kendi kendine ayarlanabilir.

4. Kalibrasyon için bazı yararlı örnekler:

(1). 4-20Madc (veya 0-10V) girişi için

4ma = 0 ve 20ma = 1000 görüntülemek istiyorsanız, normalde DIL = 0 ve DIH = 1000'i ayarlayın. 4ma = 0 ve 20mA = 993 görüntüler. Kalibrasyondan sonra, sayaç beklediğiniz gibi 4ma = 0 ve 20mA = 1000 görüntülenir.

(2) .Sc Ayarı: Ekran değeri ve ölçüm değeri arasında farklı için yararlı kalibrasyondur.

Örneğin, ölçüm değeri ekran valfinden 3 veya daha azsa, kalibrasyon için SC = -3 veya 3'ü ayarlayın.

Ⅴ 、 Hata analizi ve boşluk

EU-08RTP ileri üretim sürecini benimser ve fabrikadan ayrılmadan önce katı teste sahiptir, sayaçın güvenilirliğini artırır. Her zamanki arıza yanlış işlem veya parametre ayarından kaynaklanır. Eğer hatanın başa çıkamayacağını fark ederseniz, Lütfen kaydedin ve ajan veya bizle iletişime geçin. Sayfa 5-1, günlük uygulamada AB-08RTP'nin olağan hatasıdır ：

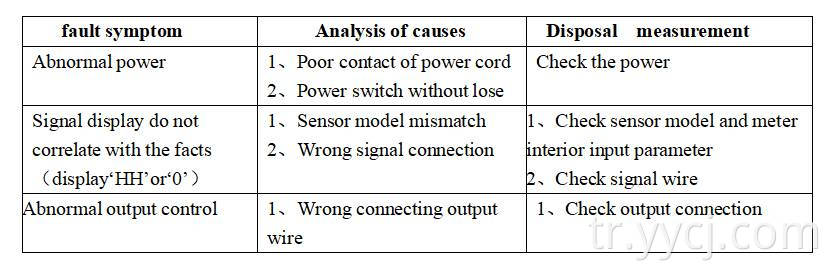

Sayfa 5-1 Ortak Arıza İşleme

Ekli 1 ： Sayacın Parametre Dikkat Mektubu ve İngilizce Mektubu
