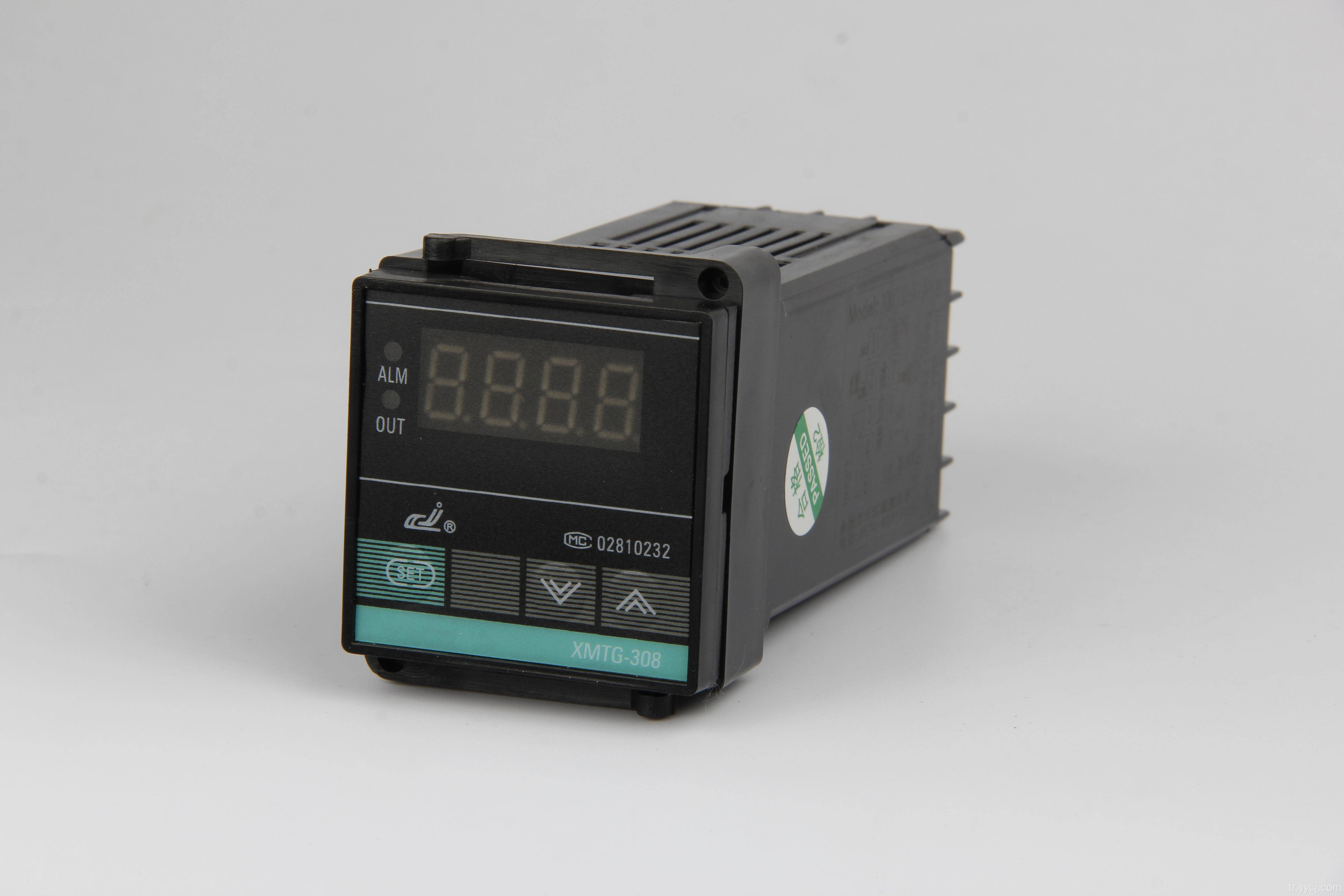

XMT-308 Serisi Evrensel Akıllı Sıcaklık Denetleyicisi

XMT*-308 Serisi Intelgence Dijital Sıcaklık Kontrol Aleti

Talimat Kılavuzu

Ⅰ 、 Özetle

XMT*-308 Serisi Akıllı Sıcaklık Denetleyicisi, tek satır 4 liderliğindeki ekrandır. Denetleyici, birbirinin yerine kullanılan, üç düğmeli işlem, kontrol ve kapama kontrolü ve PID kontrolünü benimseyen sinyal türlerini girebilir. Fahrenheit ve derece santigrat sıcaklık ekranını seçebilir. Kolay bir parametre ayarı ve kullanışlı girdi sağlar, makine 、 kimyasal 、 seramik 、 hafif endüstriyel 、 metalurji 、 petrifing ve ısıl işlem vb.

Ⅱ、 Ana teknik endeksler

1 、 Ölçüm sapması ： ±%0.5 F · S ± 1B ， Soğuk uç telafi eden sapma ± 2 ℃

2 、 Giriş (seçilebilir) ： CU50 、 PT100 、 K 、 E 、 J 、 T 、 S

3 、 Röle Çıktı Kontak Kapasitesi ： AC220V 5A (Direnç Yükü) Dönem 2 ～ 120s ayarlanabilir.

4 、 Katı Röle Sinyal Çıkışı Sürüş ： Elektrik akımı sürüş ＞ 15m voltaj ＞ 9V ， periyot 2S

5 、 Güç ： AC85V ～ 242V ， 50 ～ 60Hz

6 、 Çalışma Ortamı ： Sıcaklık 0 ～ 50.0 ℃, bağıl nem%85 RH, Korrode ve güçlü elektrik radyasyonu olmadan.

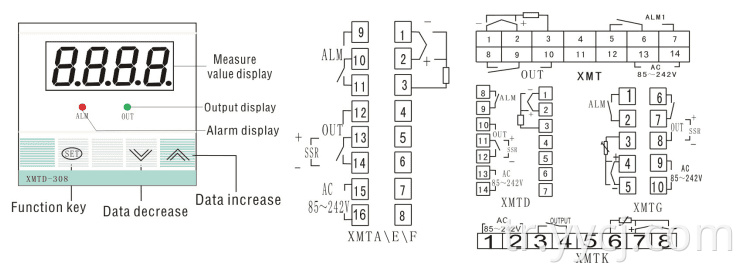

Ⅲ、 Gösterge paneli ve bağlantı şeması （danışın）

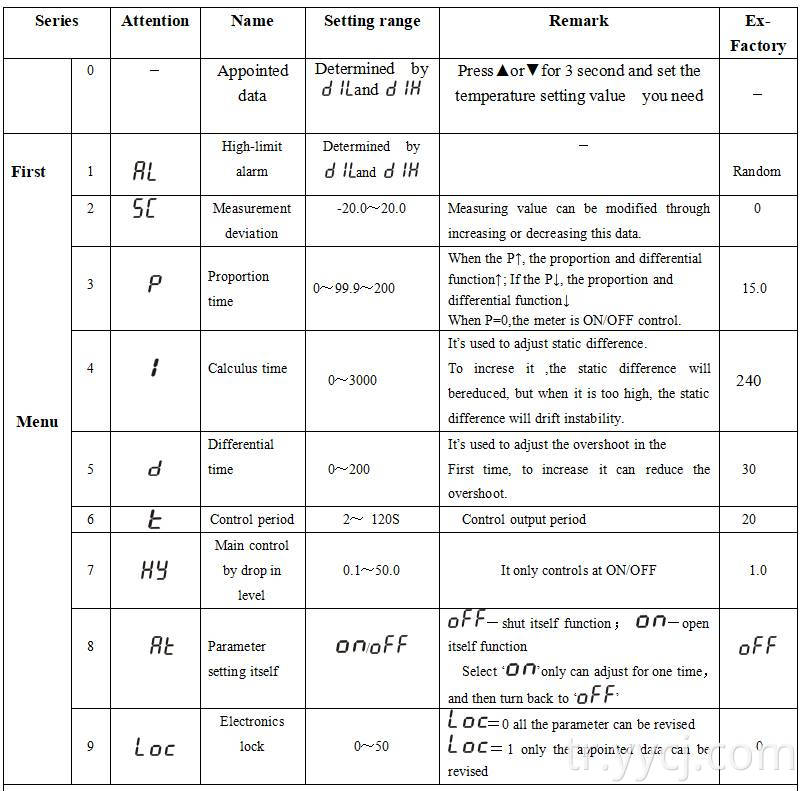

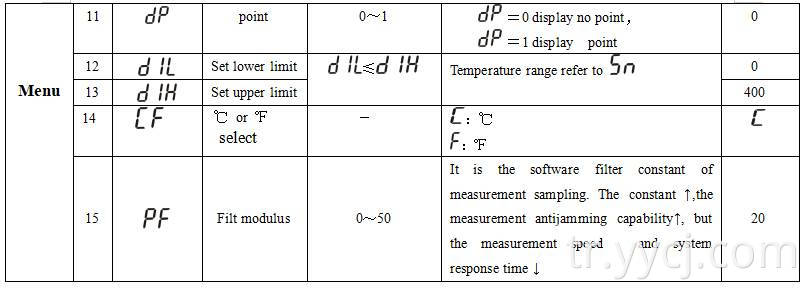

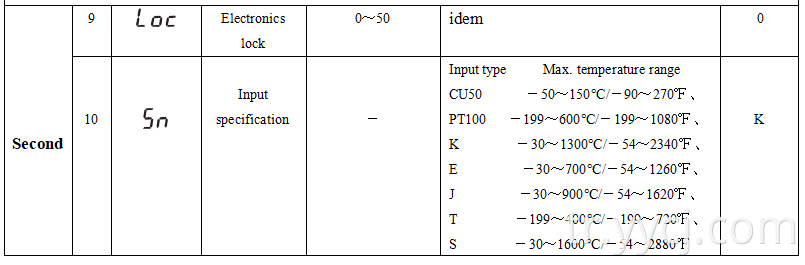

Ⅳ 、 Teknik dizinler

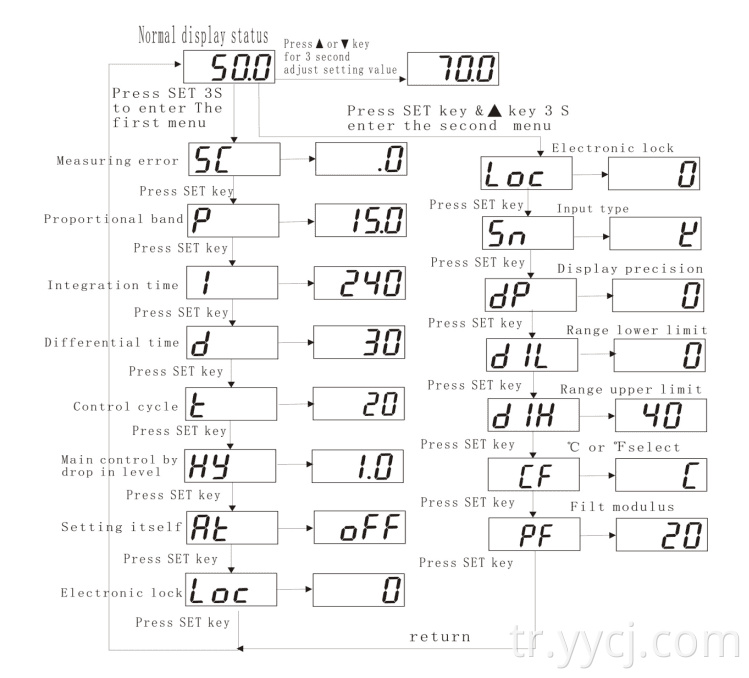

Ⅴ 、 akış şeması

Ⅵ 、 İşlem

1 、 bağlantı şemasına göre güç, sensör ve kontrol devresini aldıktan sonra elektrikli olun ve enstrüman kendini 1 saniye test etmeye başlayın.

2 、 Ayar değerini ayarlayın

▲ veya ▼ tuş 3 saniye tuşuna basın. Anahtara basmak için uzun süre ， değiştirmek için ▲ veya ▼ tuşuna basın. Değişiklikten sonra, kaydetmek ve çıkmak için Set'e basın. Bu işlemi yapmazsanız, kendisi yapılabilir.

3 、 İç Teknik Parametre Ayarı （Teknik parametre sayfaya bakın）

(1) İlk menü

Tuşuna basın 3 saniye ilk menüye girin, pencere görüntülü parametre kodu ve ardından parametre değerini görüntüler. Tuşa basmak için uzun süre modofy ， için ▲ veya ▼ tuşuna basın. Modifikasyondan sonra, kaydetmek ve bir sonraki dizinler ayarına girmek için tuşa basın. Bu işlemi yapmazsanız, kendisi yapılabilir.

(2) İkinci menü, ikinci menüye girmek için Set & ▲ tuşuna basın ve ayar yöntemi ilk menü ile aynıdır.

4. Tek başına ayarlanmış

İlk olarak, ayar değerini ayarlayın ve ayağa ayarlanmış menüyü girin ve Işık Açma ， Ölçüm AÇIK MEDER Koşul ayarına girin ， Bu sefer, üç kez dalgalanmadan sonra (ilk kez, değeri ölçün ve ekran; ikinci kez, değer ve ekran; ikinci kez; ikinci kez, değer ve ekran, sırayla ölçer ve ekran), metre onay ve ekran, kontrolü girin.

Ⅶ、 Model duyu

XMT □ - 3 □ 8 □

1 2 3 4 5

1: Harici boyut ve kurulum deliği (mm)

Boş: 160 × 80 × 90 152 × 76 A: 96 × 96 × 90 92 × 92

D: 72 × 72 × 90 68 × 68 E: 48 × 96 × 90 44 × 92

F: 96 × 48 × 90 92 × 44 g: 48 × 48 × 100 44 × 44

S: 80 × 160 × 90 76 × 152 B : 60 × 120 × 90 56 × 116

K: 48 × 24 × 80 44 × 21 FC: 77 × 35 × 76 71 × 29

L ： 35mm DIN Kılavuzu Ray Kurulumu C ： 80 × 120 × 35 Duvar Seti Kurulumu

2. O PERATION EKRAN YÖNTEMİ ： '3' 3 Kez Yumuşak Push-Switch Ayarı, Tek Satır Sıralı Dijital Ekran, PID ayarına veya açık/kapama kontrolüne sahip

3: A N Ek Alarm ： '0'' Alarm Yok ； '1'upper Limit Dokunmatik Alarm ；' 2 'Alt Limit dokunmatik alarm

4 ： Giriş sinyali sınıflandırması : '8'input sinyali değişebilir

5: S uffix ： Boş Röle Çıkışı G ： Katı Hal Röle Çıkışı

Sıfır tetik çıkışı üzerinde mono-fazlı

Ⅷ 、 Hata analizi ve boşluk

XMT*-308 gelişmiş üretim sürecini benimser ve fabrikadan ayrılmadan önce katı teste sahiptir, sayaçın güvenilirliğini artırır. Her zamanki hata yanlış işlem veya parametre ayarından kaynaklanır. Hatanın başa çıkamayacağını fark ederseniz, lütfen kaydedin ve ajan veya ABD ile temas edin. Sayfa 8-1, günlük uygulamada XMT*-308'in olağan hatasıdır ：

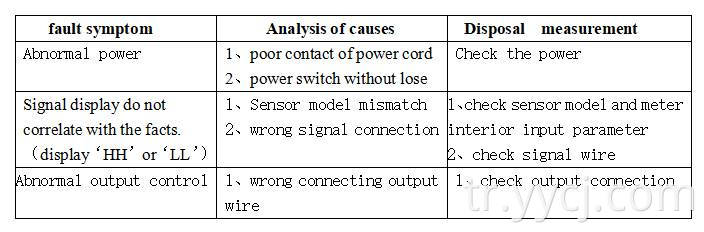

Sayfa 8-1 Ortak Arıza İşleme
