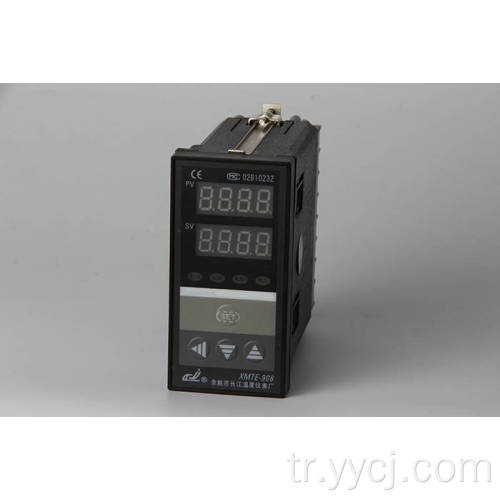

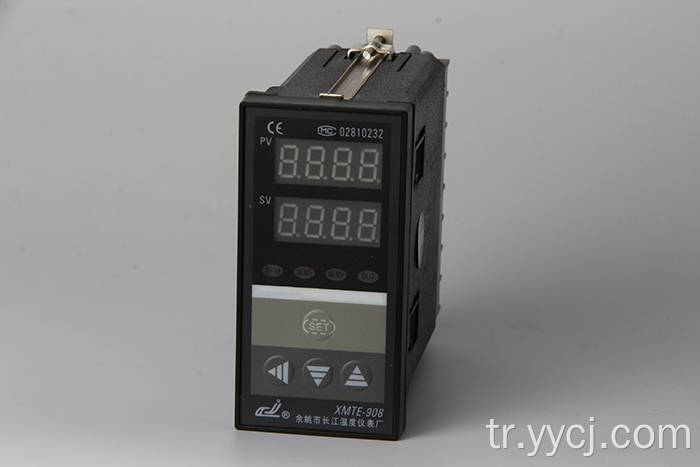

XMT-908P Serisi TProgramlanabilir Sıcaklık Denetleyicisi

XMT-908P Serisi Programlanabilir Akıllı Sıcaklık Denetleyici Sıcaklık Aleti

Ⅰ 、 Ana teknik dizinler

1 、 Temel hata ： ≤ ±%0.5 FS ± 1B

2 、 Soğuk uç telafi eden sapma ： ≤ ± 2.0 ℃

3 、 Örnekleme periyodu ： 0,5 saniye

4 、 Kontrol Döngüsü ： Röle Çıkışı 2 ～ 120s, diğer 2s.

5 、 Alarm çıkışı Seviyedeki düşüş ： 0.5 veya 5

6 、 Röle Çıktı Kontak Kapasitesi ： AC220V/5A (Direnç Yükü) veya AC220V/0.3A (algısal yük)

7 、 Kontrol edilebilir darbe çıkışı dring ： ≥3V Kapsam ， ≥50μs Nabız ile genişlik sıfırını aşmak için hareket

8 、 Katı röle sinyal çıkışı sürüş: Elektrikli akım 15mA, voltajlı 9V.

9 、 Sürekli PID: 0 ～ 10mA (yük 500 ± 200Ω), 4 ～ 20mA (yük 250 ± 100Ω),

veya 0 ～ 5V (Load≥100kΩ), 1 ～ 5V (Load≥100kΩ)

10 、 Güç: AC90V ～ 242V, 50/60Hz

11 、 Çalışma Ortamı: Sıcaklık 0 ～ 50.0 ℃, Nem%85 RH, Koroz ve Güçlü Elektrikli Radyasyon Olmadan.

Ⅱ 、 Ürün Kodu: XMT □ 9 □ 8 □ P (1) ⑵ (3) (4) (5) （6）

(1) Metre Yüz Plakası ve Kurulum Boyutu (mm) ：

Boş: 160 × 80 × 130 156 × 76 ； A: 96 × 96 × 110 92 × 92 ；

D: 72 × 72 × 110 68 × 68 ； E: 48 × 96 × 110 44 × 92 ；

F: 96 × 48 × 110 92 × 44 ； s: 80 × 160 × 130 76 × 156 ；

G: 48 × 48 × 110 44 × 44

(2) Tasarım seri numarası

(3) Alarm ： “0”: Alarm Yok “1OR2”: Bir Alarm “5”: Ses Alarmı

“3”: İki grup alarmı (alarm modu parametre ALP tarafından seçilebilir)

(4) Giriş sinyali ： “8”: Giriş sinyalinin serbest değişimi

( 5 ) Kontrol Yöntemi ： Boş: Röle Kontağı; “G”: Katı Hal Rölesi;

"A": Sıfır geçti Kontrollü Silikon ； “A3”: Üç fazlı aşırı sıfır tetikleme ayarı;

“B”: Kontrollü silikon faz kaydırılmış tetikleyici ； “C”: 0-10mA veya 4-20mA sabit elektrik akımı çıkışı;

(6) “P” ： 64 segment programı (32 artış sıcaklık segmenti ve 32 sabit sıcaklık segmenti içerir.)

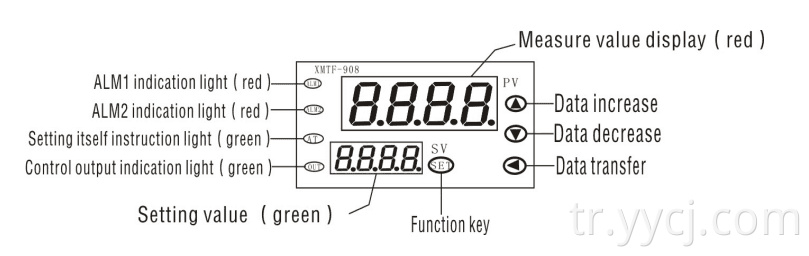

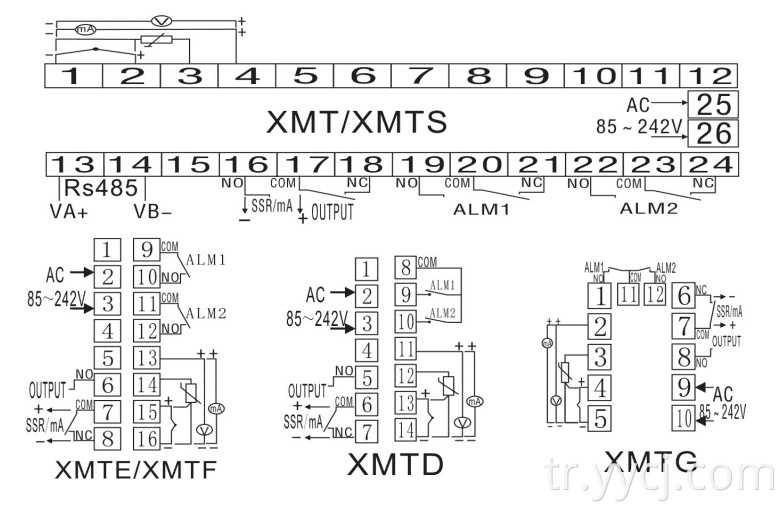

Ⅲ 、 Panel şematik diyagramı (danışın)

Ⅳ 、 Kod ayar modu

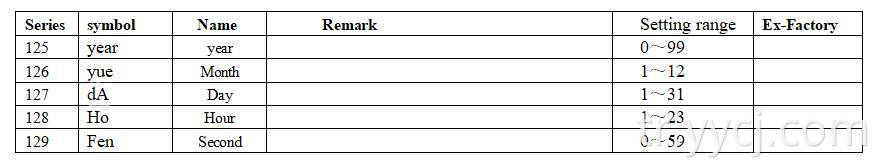

Zaman Parametresi : Üçüncü Ayar Alanı （Yalnızca baskı işlevi ile kullanın）

5. 1 、 İlk ayar alanı :

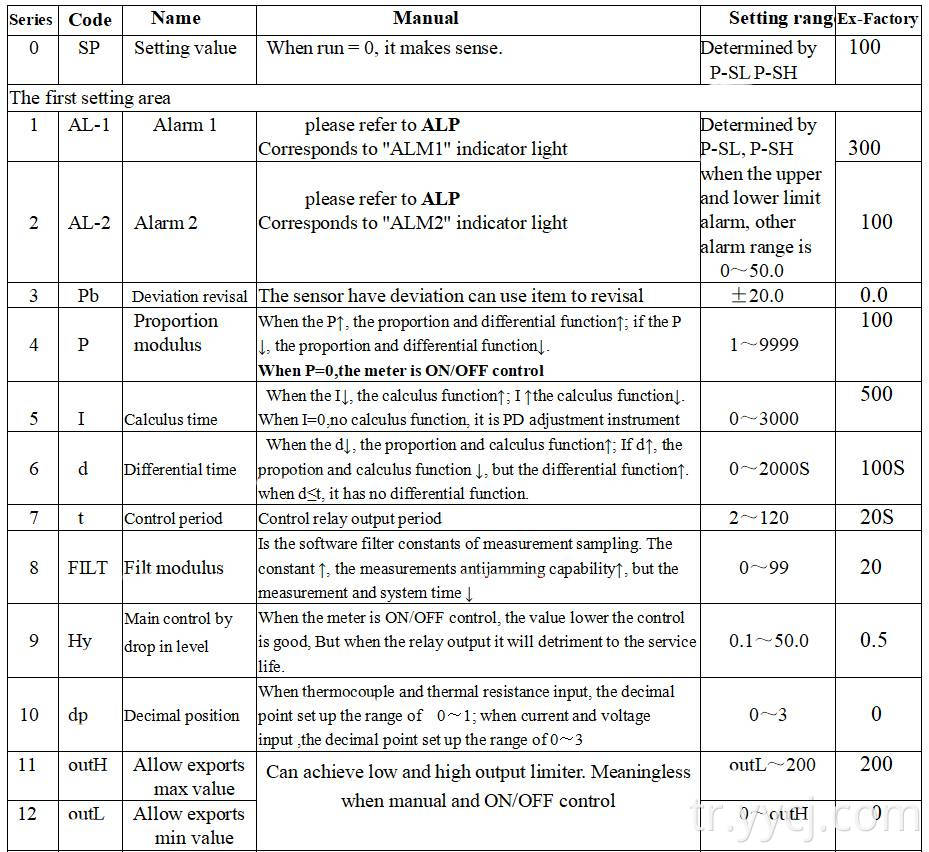

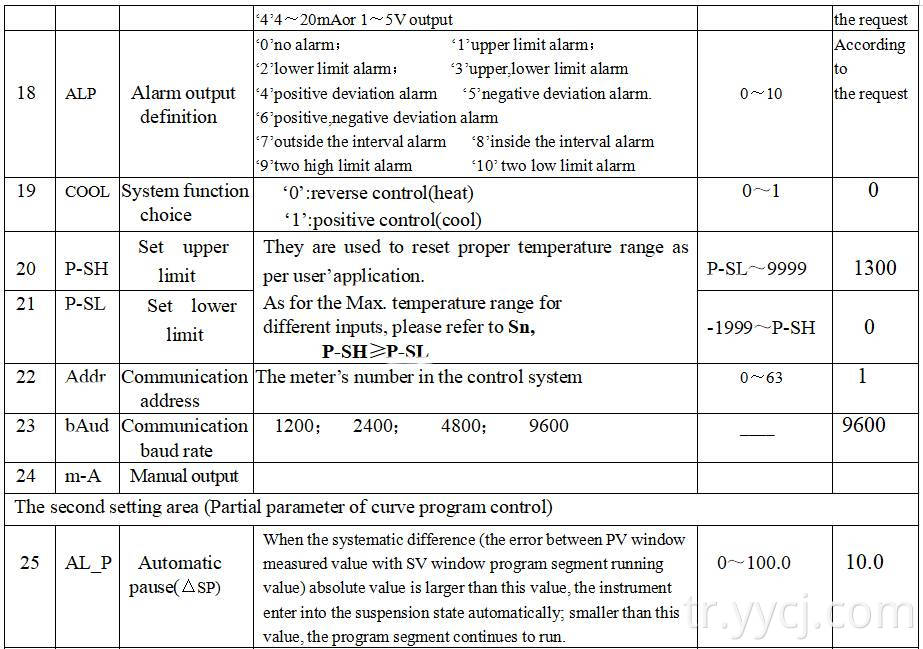

İlk ayar alanına girin 3'ler ayar tuşuna basın, sayaç üst satırdaki pencerede 1 ～ 23 parametre kodunu görüntüler ve parametre verilerini düşük satırda görüntüler. Bu süre zarfında parametreyi ayarlamak için ▲ 、 ▼ veya t tuşuna basın, ardından korumak için set tuşuna basın. 10 saniye içinde her tuşa basmazsa, verileri korumak ve ayarı geri çekmek için otomatik olarak olacaktır.

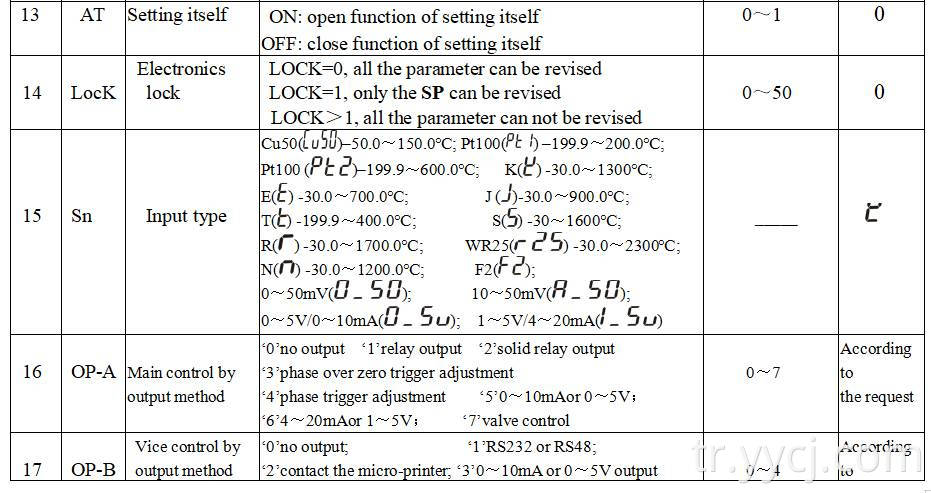

Kilit elektronik kilididir, kilit = 0 olduğunda, tüm parametre revize edilebilir; Kilit = 1 olduğunda, yalnızca “SP” revize edilebilir; ＞ 1 kilidi olduğunda, tüm parametre revize edilemez. Ama kilidi ayarlamayın ＞ 50

5.2 、 İkinci ayar alanı (eğri program kontrolünün kısmi parametresi):

Curve Parametre Ayar Alanı, diğer işleme girmek için Set+3 saniye tuşuna basın.

5.3 、 Üçüncü ayar alanı (Zaman parametresi):

Güç açıldığında, ayar alanına girmek için ＋ ▲ ▼ tuşuna basın, diğeri yukarıdaki ile aynıdır.

5. 4 、 Çalışma = 0 olduğunda, ayar değeri değişiklik (sp):

Ayar Değeri Değişimi Alanına (SP) girmek için ▲ tuşuna 3 saniye basın, diğeri yukarıdaki ile aynıdır.

5. 5 、 Manuel düzenleme :

Sayaç elektrikle kurulduğunda, 3'lerin manuel düzenlemeye girmesi yaklaşık t tuşuna basın, alt sırada “H” ni görüntüler, bu süre içinde çıkış gücünü ayarlayabilir; T tuşuna yaklaşık 3s basın. Manuel düzenlemeyi geri çekecektir.

Kontrol nesnesi valf olduğunda, manuel olarak çalışma değeri> 50 ve CO Döndürülürken ， Tersine döner ， Kararlı çıkış görev oranı%100'dür。

5. 6 、 Reposition: T +▼ tuşuna basın yaklaşık 1 saniye, program koşu durumuna göre çalıştırılan ilk aşamayı yeniden konumlandıracaktır.

5. 7 、 Normal kullanarak, ölçüm verilerini üst sıradaki penceredeki gösterir ve alt sıradaki ayar verilerini görüntüleyin, ▼ tuşuna basın, ana kontrol çıkış verilerini, ilk LED ekranı “F” görüntüleyecektir. ， Son üç LED 0 ～ 100 çıktı verisi.

5.8 、 Süspansiyon ve Geri Dönüşüm İşlemi:

Enstrüman normal çalışmada olduğunda, ▲ tuşuna 3 saniye tuşuna basıldığında program segmenti süspansiyon durumuna girer, bu sefer AM gösterge ışığı yanıp söner; ▲ tuşuna 3 saniye tekrar tuşuna basarak, program segmenti çalışmaya devam eder. Program segmenti çalışmayı bitirdiğinde, bekleme moduna girin; ▲ tuşuna 3 saniye tuşuna basıldığında, program segmenti ilk segmentten yeniden çalıştırılmaya başlar.

Ⅵ 、 Çalışma eğrisi programının çalışma yöntemi

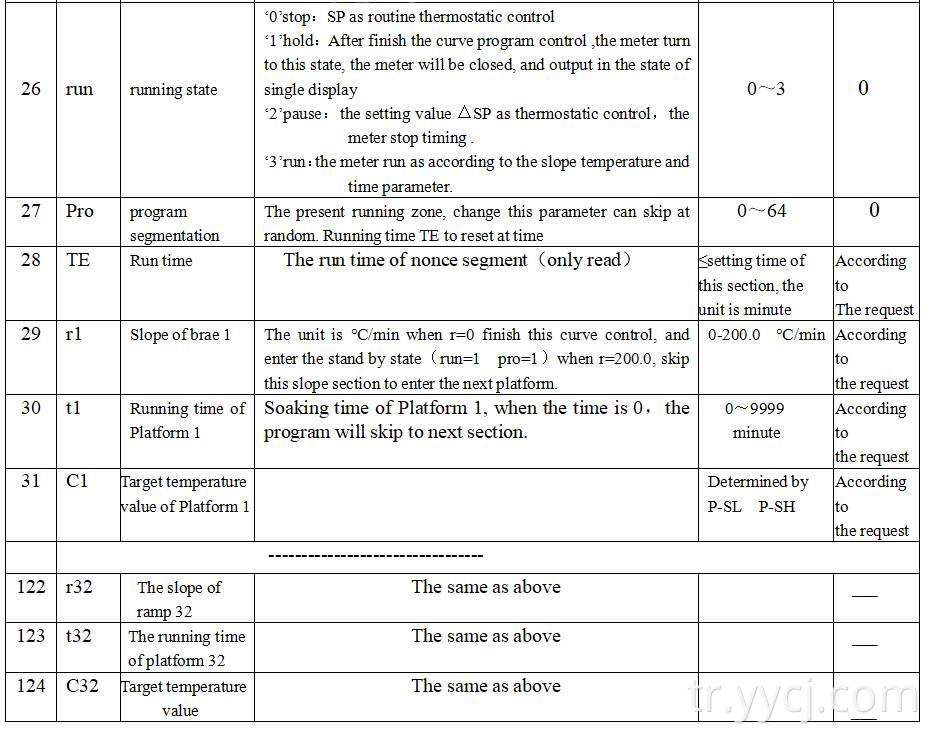

1 、 Ölçümün üç çalışma durumu

Durdurma Durumu: Sayaç durma durumundayken, sayaç termostatik kontrol olarak kullanılırken, ayar değeri temel ayar değeri （sp）, aşağıdaki pencerede görüntülenir, çalışan gösterge ışığı kapatılır.

Koşma durumu ：

Sayaç çalışma durumundayken, metre ayar eğrisine göre ayar değerini sürekli olarak değiştirir ， Ölçülen değeri （pv） Eğri programına göre değiştirme, böylece program kontrolü amacına göre değişmek için ve gösterge ışığı parlak olur.

Ara durum ：

Sayaç geçici durumdayken, hesaplama durma zamanlaması, ayar değeri （sv） değişmeden korunur ve ayrıca eğri programının çalışma süresini uzatır, gösterge ışığı coruscate olacaktır.

Otomatik duraklama durumu ：

Otomatik duraklama durumu, ölçüm cihazının kendisi tarafından oluşturulan, artifial tarafından kontrol edilemeyen geçici durumdur. Çalışma durumunda, temaslı değer ve mevcut ayar değerinin sapması mutlak değer （sv）> otomatik duraklama kayışı (AL_P) ， Ölçer duraklama durumuna girdiğinde ， Gösterge ışığı coruscate olacaktır. （SV） Değişmez. Temalı değer ve mevcut ayar değerinin sapması mutlak değer （sv） <Otomatik duraklama kayışı (AL_P), sayaç otomatik olarak çalışan duruma devam edecektir.

Tut Durumu ：

Sayaç eğri programını bitirdiğinde ve bazı bölüm R = 0 时 olduğunda, sayaç tutma durumuna girer (RUN = 1) ， ve ana kontrol çıkışı kapalı, gösterge ışığı kapatılır, aşağıdaki pencere ilk ayarı görüntüler değer. Dış anahtar, metre çalıştırma parametresini 3'e ayarladığında veya 3'e ayarladığında, yeniden başlatılabilir.

2 、 Güç kesiminde bertaraf

Eğri Programının çalışma işlemi sırasında ， Ölçer, çalışan parametreyi ve çalışan durum verilerini kaydetmek için her 5 dakikada bir olacaktır ， Bu nedenle, güç kapalı olduğunda ve daha sonra ， Sayacı sadece devam etmek için son kaydedilen verilere göre çalışır ，

Başından beri değil (baştan başlamak gerekiyorsa, başlamak için tuşuna basın.
