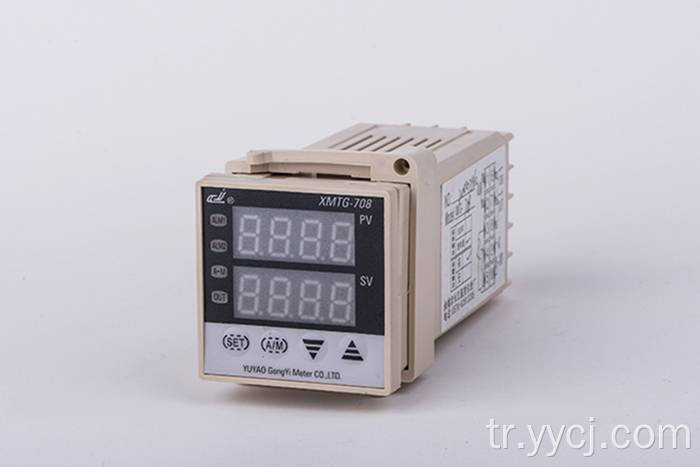

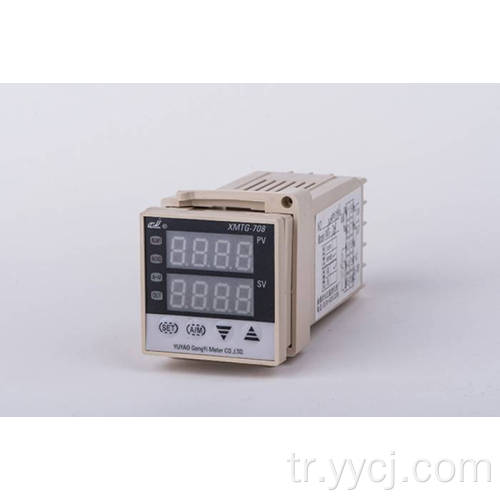

XMT-708 Serisi Evrensel Akıllı Sıcaklık Denetleyicisi

XMT-708 Serisi Evrensel Akıllı Sıcaklık Denetleyicisi

Son Fiyat alın

Ödeme şekli:	T/T,Paypal
Incoterm:	CIF,EXW,CFR,FOB
Min. sipariş:	2 Piece/Pieces
Ulaşım:	Ocean,Land,Air,Express
Liman:	NINGBO,SHANGHAI

Use:

Industrial

Principle:

Temperature Controller
Temperature Sensor

Şimdi başvurun

Ürün Açıklaması

Ürün özellikleri

Paketleme ve Teslimat

Ürün Açıklaması

Ürün özellikleri

model numarası.: XMT-708 Series

Marka: CJ

Origin: ÇİN

Anavatan: Çin

Paketleme ve Teslimat

Satış Birimleri

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Ürün Açıklaması

Ⅰ Ana teknik özellikler

l Ölçüm sapması: ≤ ±%0.5 F · S ± 1

l Soğuk uç telafi eden sapma: ≤ ± 2.0 ℃

l Örnekleme döngüsü: 0.5s

l Kontrol döngüsü: Röle çıkışı 2 ～ 120s, diğer 2s.

l Röle Çıktı Kontak Kapasitesi: AC220V/7A (Direnç Yükü)

L Güç: AC85V ～ 242V, 50/60Hz

L Çalışma Durumu: Sıcaklık 0 ～ 50.0 ℃, bağıl nem%85 RH, koroz ve güçlü elektrik radyasyonu olmadan.

Ⅱ Kod ayar modu

Series	Code	Name	Setting range	Manual	Remarks
0	SP	Fixed value	Determined by P-SL P-SH	－	50.0
1	AL-1	Alarm 1	Determined by P-SL,P-SH when the upper and lower limit range,it is0～50.0 when the upper and lower limit deviation alarm	Alarm 1 setting value	10
2	AL-2	Alarm 2	Determined by P-SL,P-SH when the upper and lower limit range,it is0～50.0 when the upper and lower limit deviation alarm	Alarm 1 setting value	10
3	P	Proportion modulus	0～100	When the P↑,the the proportion function↓ When P=0,the meter is ON/OFF control	8
4	I	Calculus time	0～2000S		240
5	d	differential time	0～200S		30
6	At	Setting itself	ON:open setting inself function OFF:close setting itself function	Select of setting itself	OFF
7	t	SSR proportion Control period	1～120S	the movements cycle ON/OFF of Setting relays control is no meaning	20
8	Hy	Main control by drop in level	0.1～50.0	Only have meaning when main control output is ON/OFF(P=0)	1.0
9	Hy-1	Alarm 1 drop in level	0.1～50.0	It has use dropin level setting of alarm contact output	1.0
10	Hy-2	Alarm 2 drop in level	0.1～50.0	It has use dropin level setting of alarm contact output	1.0
11	Pb	Sensor error amendment	±20.0	The sensor have deviation can use item to revisal	0
12	FILT	Filt modulus	0～50	Is the software filter constants of measurement sampling.The constant ↑,the Measurements antijamming capabilityMeasurements antijamming capability↑,but the measurement and system time ↓	20
13	dp	Show accuracy	0～1	0: have radix point,1: have no radix point	－
14	P-SH	Display the high limit	P-SL～9999	Can set the high limit displaying input signal	400
15	P-SL	Display the low limit	-1999～P-SH	Can set the low limit displaying input signal	0
16	OUTH	Allow exports max value	OUTL～200	It will no role when highest outputlimit,,manual and position.	200.0
17	OUTL	Allow exports min value	0.0～OUTH	It will no role when lowest outputlimit,,manual and position.	0.0
18	ALP1	Alarm1 and output definition	0～4	‘o’:indicate no alarm ‘1’:upper limit touch alarm ‘2’:lower limit touch alarm ‘3’:upper windage alarm ‘4’:lower windage alarm	－
19	ALP2	Alarm2 and output definition	0～4	‘o’:indicate no alarm‘1’:upper limit touch alarm‘2’:lower limit touch alarm‘3’:upper windage alarm‘4’:lower windage alarm	－
20	COOL	System function choice	0～1	‘0’:reverse control ‘1’:positive control	0
21	OPPO	Open power output	0～100	Soft start functionthat meters coefficient after first export of electric power	0
22	LOCK	Code lock	0～50	0- all the parameter can be revised 1- only the sp can be revised	0
23	Sn	Input type	0～7	0-CU50 (-50.0～150.0℃) ;1-PT1 (-200.0～200.0℃) ;2-PT2 (-200.0～600.0℃) ;3-K (0～1300℃) ;4-E (0～700.0℃) ;5-J (0～900.0℃) ;6-T (-200～400.0℃) ;7-S (0～1600℃) ;
24	OP-A	Output type	1～4	1- RLP SSR output mode 2- SSR solid state relay 3- Zero controllable silicon contact signal when it exceed zero output mode 4- Mut controllable silicon phase trigger contact output mode 5- 0~10MA linearity control electric current output 6- 4~20MA linearity control electric current output

Ⅲ Teknik dizinler

1 、 Parametre ayar alanı

3S Set tuşuna basın Birinci ayar alanına girin, sayaç parametre kodu 1 ～ 24 inç pencerenin üst satırda görüntülenir ve parametre verilerini düşük satırda görüntüler. Bu süre zarfında parametreyi ayarlamak için ▲ 、 ▼ veya t tuşuna basın, ardından korumak için set tuşuna basın. Set tuşuna basın uzun süre çekilir veya ＋ tuşuna doğrudan çekilir. 10 saniye içinde her tuşa basmazsa, verileri korumak ve ayarı geri çekmek için otomatik olarak olacaktır.

2 、 Sabit değer ayar alanı

Sayaç elektrikle kurulduğunda, ayar tuşuna bir kez basın, ayar alanına girin, “SP” parametresini ayarlayabilirsiniz.

3 、 Manuel düzenleme

Sayaç elektrikle kurulduğunda, 3'lerin manuel düzenlemeye girmesi yaklaşık t tuşuna basın, alt sırada “H” ni görüntüler, bu süre içinde çıkış gücünü ayarlayabilir; T tuşuna yaklaşık 3s basın. Manuel düzenlemeyi geri çekecektir.

Ⅳ Kendini ayarlamak

Ölçüm cihazının ilk kez veya çevrede kullanımı değiştiriciye sahiptir, kontrolü iyi bulmaz, bu süre zarfında ayarın kendisini kullanmanız gerekir. Örneğin:

Birincisi AT = 1, AM Light Flickered, metre kendisini ayarlamak için girin, Parametre ayarına giren tuşa basın. Hy'nin ayarlanması 0,5 ～ 1 ℃, çıkış rölesi ise T = 2S'yi ayarlarsa, sayaç üç kez titreşir, otomatik korunmuş P, I, D parametresi ve AM ışığı kapalı, ayarın kendisi biter.

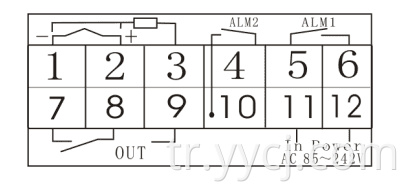

Ⅴ Bağlantı şeması (danışın)
