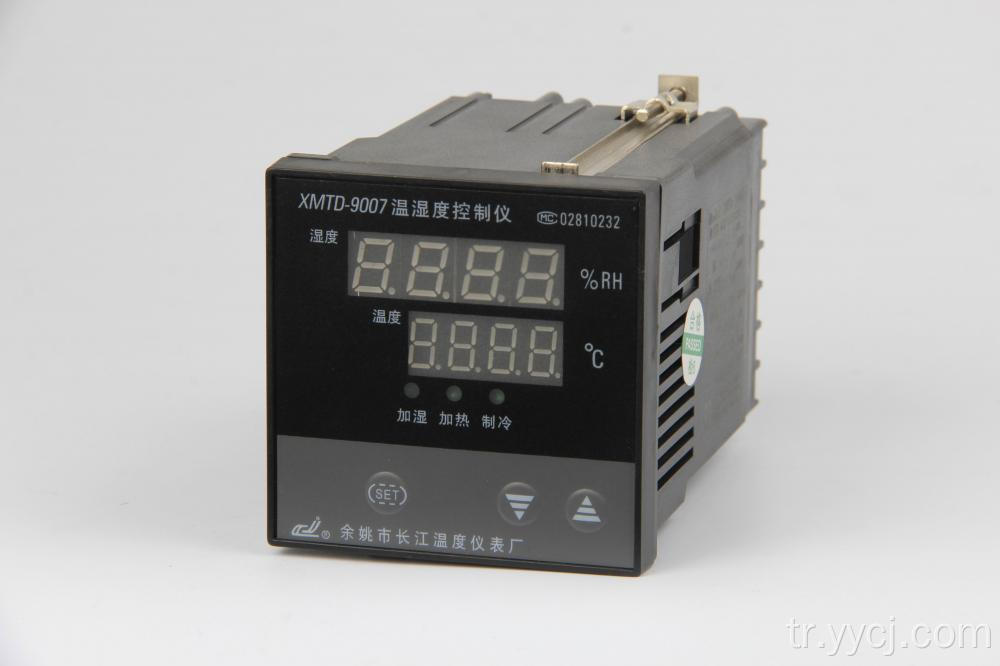

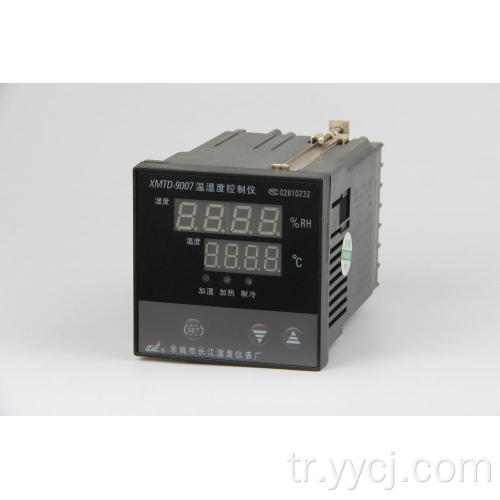

XMTD-9007-8 Akıllı Sıcaklık ve Nem Kontrolörü

XMTD-9007-8 Akıllı Sıcaklık ve Nem Kontrolörü

Ⅰ . Genel Tanıtım

XMT 9007-8 Sıcaklık ve Nem Aleti, bilgisayar tekniğine dayanan bir zeka aracıdır. 2 sıralı LED ekranı benimser ve nem ve kurutma sıcaklığı ölçülen değeri senkronize eder. Kullanıcı aşağıdaki işlevleri seçebilir ：

1.1 、 Sensör: Sıcaklık ölçümü için PT100 sensörü, PT100 veya nem ölçümü için yüksek moleküler sensör.

1.2 、 Kontrol modu: Isıtma ve nemlendirme çıkışı için PID veya Aç/Kapalı Kontrol Modu, alternatiftir. Soğutma çıktı işlevini geciktirecek şekilde ayarlanabilir.

1.3 、 Seri İletişim: Enstrüman, RS485 seri iletişim modülünü kurarak enstrümanın uzaktan kumandasındaki bilgisayarı gerçekleştirmek için bilgisayarla iletişim kurabilir. MODBUS RTU iletişim protokolünü kullanma.

1.4 、 Yazdırma işlevi: Enstrüman baskı modülünü yükler, kaydedilen sıcaklık ve nem örneklenmiş değerleri düzenli olarak yazdırabilir.

İi. Ana teknik özellikler

2.1 、 Doğruluk: Sıcaklık Ölçümü Doğruluk: ±%0.5 FS ± 1B (25 ～ 35ºC arasında;%30 ~%70)

Nem ölçümü doğruluğu: ±%1 FS ± 1B

2.2 、 Sıcaklık ölçüm aralığı: -50.0-150.0 ℃ Nem geçerli Aralık: 0% ~% 99 RH

2.3 、 Röle Çıktı Kontak Kapasitesi: 220VAC/5A (Dirençli Yük)

2.4 、 Çalışma gücü: AC85 ～ 242V 50/60Hz Güç Tüketimi 5W'dan Az

2.5 、 Çalışma Ortamı: Sıcaklık 0 ～ 50.0 ℃, bağıl nem ≤%85 RH, korod ve güçlü elektrik radyasyonu olmadan.

Ⅲ . Panel Spesifikasyonu (danışın):

Ⅳ . İç parametreler ：

İlk Menü

İkinci menü: （Yazdır Parametreleri）

Ⅴ 、 Enstrüman İşlemi ：

5.1 、 Cihaz kablo şemasına göre, enstrümana doğru kablolama, ardından güç açın, cihaz 1s için kontrol ettikten sonra normal görüntüleme durumunu girin, üst pencere ölçülen nem değerini görüntüler ， Alt satır penceresi ölçülen sıcaklık değerini görüntüler .

5.2 、 İlk Menü Ayarı ： 3s için Parametreler Değişiklik Durumuna Girmesi İçin Set Tuşuna basın, bu sefer üst sıra dijital tüp görüntüleme sembolü, alt sıra dijital tüp görüntüleme parametre değeri, ardından geçerli parametre değerini değiştirmek için ▲ veya ▼ tuşuna basın , uzun basılı ▲ veya ▼ tuşuna hızlı bir şekilde artabilir veya azalabilir. Değiştirdikten sonra, bir sonraki parametre değiştirme durumuna kaydetmek ve girmek için set tuşuna basın.

5.3 、 İkinci menü parametreleri (yazdırma parametreleri) Ayar: Normal görüntüleme modunda, küme + ▼ + ▲ tuşuna basarak, enstrüman baskı parametreleri modifikasyon durumuna girer, değiştirme yöntemi aynıdır “5.2, ilk menü ayar."

5.4 、 Hızlı Çıkış: İlk Menü Parametreleri Değişiklik Durumunda, Set + ▲ tuşuna basmak hemen parametreler değiştirme durumundan çıkabilir.

Ⅵ 、 Kendini ayarlayın ：

Sayaç ilk kez kullanıldığında veya koşul değiştiğinde, kontrol performansı kötüleşir. Bu durumda, p 、 i 、 d gibi parametreler sıfırlanmalıdır ， Ayar yöntemi aşağıdaki gibidir ：

Set değerini ayarladıktan sonra, “hy1” i 0,5 ～ 1.0 ℃ olarak ayarlayın, 1 için “at1 ″ ayarlayın ， Sayacı ayarın kendisine girer ve sayaç, iki titreşimden sonra çalışır ； iki titreşimden sonra, sayaç kaydet P 、 i 、 D parametreleri otomatik olarak, bu arada, “At1 ″ parametresi otomatik olarak 0 olarak değiştirilir. Kendini ayarlama süreci bitti.

Not: ① Metre kendini ayarlarken güç sönerse, sayaç bellek işlevine sahip olduğundan, bir dahaki sefere kendini yeniden başlatır.

Seat Ayarının kendisi, ayar yapay olarak çıkması gerekiyorsa, “AT1” i ayarlayın 0, o zaman çıkabilir, ancak eğer bu ise ayar sonucu bir etki olmayacaktır.

Ⅶ 、 Kontrol Açıklama ：

7.1 、 Isıtma Kontrolü ：

P1 = 0 parametresi olduğunda:

Sıcaklık ölçülen değer ≥ c1 ＋ hy1 ， Panel ısıtma göstergesi ışığının çıktığı sırada ısıtma kontrolünün çıkışı yoktur;

Sıcaklık ölçülen değer ≤ c1 － hy1 ， Panel ısıtma göstergesi ışığı ışık olduğu zaman, ısıtma kontrolü çıkışı vardır;

C1 － Hy1 ＜ Sıcaklık ölçüldüğünde, alet ısıtma dönüş farkı kontrol alanı için c1 ＋ hy1 değeri.

P1 ≠ 0 parametresi olduğunda, cihaz ısıtması PID kontrolü uygular.

7.2 、 nemlendirici kontrol

P2 = 0 parametresi olduğunda:

Nem ölçülen değer ≥ rh ＋ Hy2 ， Panel nemlendirme göstergesi ışığı çıktığı sırada nemlendirici kontrolün çıkışı yoktur;

Nem ölçülen değer ≤ rh － Hy2 ， Panel nemlendirme göstergesi ışığı ışık olduğu sırada nemlendirici kontrolün çıkışı vardır;

Rh － hy2 ＜ nem, enstrüman nemlendirme geri dönüşü kontrol alanı için ＜ c1 ＋ hy1 değerini ölçtüğünde.

P2 ≠ 0 parametresi olduğunda, enstrüman nemlendirmesi PID kontrolünü uygular.

7.3 、 Soğutma çıkışı ：

Sıcaklık ölçülen değer ≥ c2 ＋ tb ， Panel soğutma göstergesi ışığı ışık olduğu sırada soğutma kontrolü çıkışı vardır;

Sıcaklık ölçülen değer ≤ c2 － tb ， Panel soğutma göstergesi ışığının çıktığı sırada soğutma kontrolünün çıkışı yoktur;

C2 － TB ＜ Sıcaklık ölçüldüğünde, alet soğutma dönüş farkı kontrol alanı için değer ＜ c2 ＋ tb ，.

Ⅷ 、 Bağlantı Şeması (danışın) ：

Bağlantı şeması yalnızca referans içindir, lütfen metrenin kablo şemasına tabidir

Not: R, T ve GND, harici bir mikro baskıya sahipse, lütfen yazıcı kılavuzuna ve ardından kabloya bakın.

Ⅸ 、 Model Tanımı ：

XMT □ 9007-8 □ ⑴ ⑵ (3)

（1） Dış boyut ve delik boyutu （mm） ：

Yok: 160 × 80 × 120, 152 × 76; A: 96 × 96 × 110, 92 × 92; D: 72 × 72 × 110, 68 × 68;

E: 48 × 96 × 110, 44 × 92; F: 96 × 48 × 110, 92 × 44; S: 80 × 160 × 120, 76 × 152

（2） 9007-8 ： Seri numarası, çift sıra LED sıcaklık ve nem gösterisi

（3） Sonek ： K ： İletişim Fonksiyonu ； WT ： Yazdırma işlevi

A ： SCR sıfır çapraz tetikleyici çıkışı G ： Katı Hal Röle Tetikleme Çıkışı

Ⅹ 、 Dikkat ：

1 、 Bulunursa, tüm parametreler değiştirilemezse, lütfen “kilit” parametresinin doğru ayarlandığını kontrol edin.

2 、 Lütfen sensör giriş tipini tanımlayın, Dual- PT100 Seçme Sıcaklığı ve Nemi seçerse, yüksek moleküler sensörü bağlamazsınız; Yüksek moleküler sensör seçiyorsanız, PT100 nemini bağlamayın ve sensör modellerinin ve “sn” set parametresinin eşleştiğini unutmayın.

3 、 Nem “100.0 ″ veya sıcaklık ekranı“ HH ”ekranını gösterdiğinde, sensör kablo bağlantısının doğru olduğunu kontrol edersiniz, sensör sağlamdır.

4 、 Nem “100.0 ″ veya sıcaklık“ HH ”ekran görüntülediğinde, cihaz kontrol çıkışı tam durur.

Ekli 1 ： Sayacın Parametre Dikkat Mektubu ve İngilizce Mektubu
