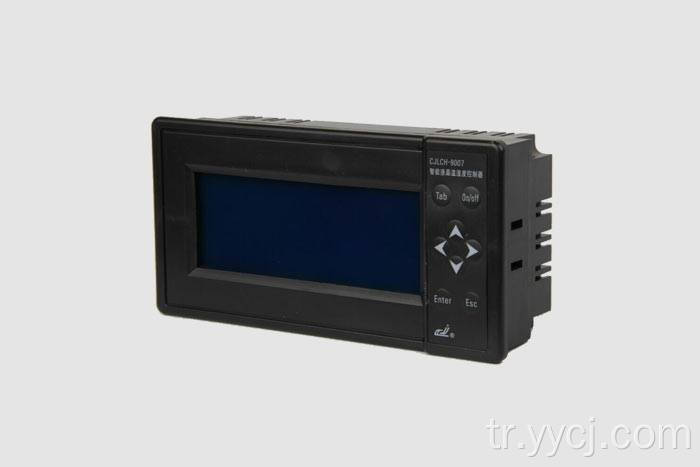

CJLC-9007 Akıllı LCD Sıcaklık ve

Ⅰ 、 anket

CJLC-9007 Kontrol Ölçer kullandığınız için teşekkürler.

Bu el kitabı, kullanıcılara CJLC-9007 istihbarat sıcaklığı ve nem kontrol sayacı için sabit çalıştırmak için kullanıcılara yükleme, çalıştırma, çalışma, parametre belirleme, istisna teşhisi vb.

CJLC-9007 İstihbarat Sıcaklığı ve Nem Kontrol Ölçer, YENİ DESTEKLEME TEKNOLOJİSİ VE İleri Bilimsel Bilincinin tabanında, yeni bir üründür. ve eski tüketiciler ve kendisinin birkaç kilit teknolojisi. Ürünler, nitelik ve performansının dünyadaki ileri seviyeye ulaştığı aynı ürünlerin üstünde ve yüksek maliyet performansı var.

CJLC-9007 İstihbarat Sıcaklığı ve Nem Kontrol Ölçer Gelişmiş CPU, Büyük Ölçekli Entegre Devre ve Şekil LCD'den yapılmış yeni tarz bir zeka sıcaklığı ve nem kontrol ölçerdir. Hepsi zeka PID kontrolü ， ve yüksek kontrol hassasiyeti ile ， aksi takdirde ， Eğri baskı ve veri yazdırmasının işlevi （Mikro-priner'da çalışın） ； （RS485 İletişim Modülü Genişletme ile Uzun Mesafe Ağ Yönetimi yapmak için Arayüz İletişimi ，.

CJLC-9007 İstihbarat Sıcaklığı ve Nem Kontrol Ölçer, küçük kapasite, düşük güç tüketimi, yüksek doğruluk, güçlü çok yönlülük, istikrarlı ve güvenilirlik karakterine sahiptir ve fosil yağı, kimya endüstrisi, kağıt üretimi, farmasötik endüstri, metalurjide yaygın bir uygulamaya sahiptir. , şu anda elektrik gücü, halka koruması, gıda maddesi ve diğer birçok esnaf.

Ⅱ 、 Teknik Veriler

2.1 Giriş

PT100 +Yüksek Moleküler

2.2 Çıktı

Müşteri isteği olarak ， Çıktı Kontrol Yöntemi Destek

Röle Çıkışı ： Kontak Kapasitesi AC250V 7A （Yük direnci）

SSR voltaj çıkışı: 12VDC/15mA (SSR katı rölesini sürmek için)

Kontrol edilebilir silikon tetikleme çıkışı: 5 ～ 500A her iki yolla kontrol edilebilir silikon tetikleyebilir; 2 Tek yönlü kontrol edilebilir silikonlar geriye doğru paralel bağlantı.

2.3 Hassasiyet

Sıcaklık Ölçme Hassasiyeti ±%0.5 F · S ± 1.0B

Hassasiyet ölçüm ±%3 F · S ± 1.0B

2.4 Alarm

Röle Çıkışı ： Kontak Kapasitesi AC250V 7A （Yük direnci）

2.5 İletişim

Genişletilmiş işlev ， Siparişten önce açıklayın.

Destek RS485 İletişim Modu ， BAUD HATA DESTEK Aşağıdaki seçim ： 1200bps 、 2400bps 、 4800bps 、 9600bps

2.6 Ekran

Ekran Çözünürlük Oranı ： 192 × 64 ， Yenile Frekansı ： 1Hz

2.7 Power Tedarik

AC85 ~ 242V ， 50/60Hz

2.8 Harici Boyutlar

Dış Boyutlar （Yatay） ： 160mm （genişlik） × 80mm （yükseklik （× 48mm （derinlik）

Kurulum deliği ： 152mm × 76mm

Dış Boyutlar （Stand） ： 80mm （genişlik） × 160mm （Yükseklik） × 48mm （derinlik）

Kurulum deliği ： 76mm × 152mm 2.9 Net ağırlık 0,5kg

2.10 İşleme Durumu: Nem ：%10 ～%85 RH （Pıhtılaşma yok）

Korozif ortam altında çalışmayı yasaklamak ， Seterin iç kısmına girmeyi yasaklayan sıvı veya iletken gövdeyi yasaklayın ， İyi havalandırma emin olun.

2.11 Depolama Durumu

Sıcaklık ： -20 ～ 60 ℃ ， Güneş ışığından kaçının

Nem ： <%85 RH （pıhtılaşma yok）

Ⅲ 、 Kurulum ve Bağlantı

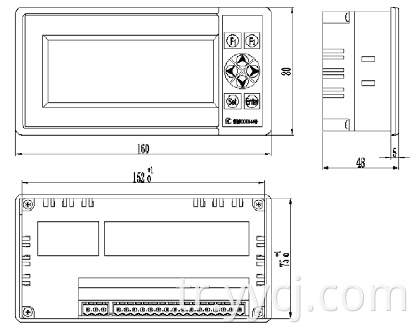

3.1 Dürüst Boyut ve Kurulum Deliği

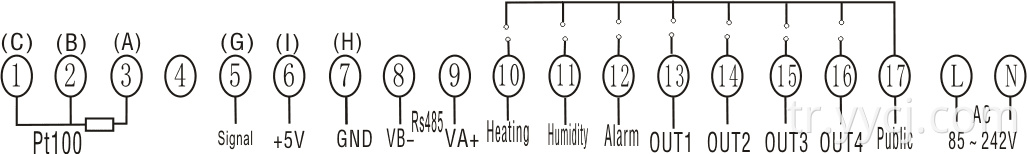

3.2 Bağlantı

Ⅳ 、 Çalışma ve çalışma

4.1 Klavye

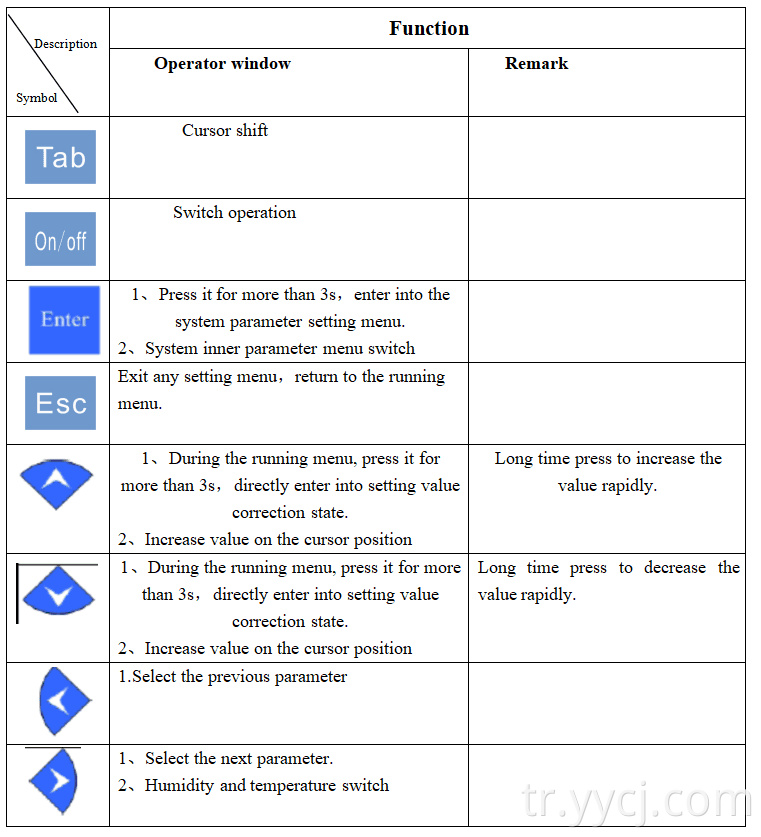

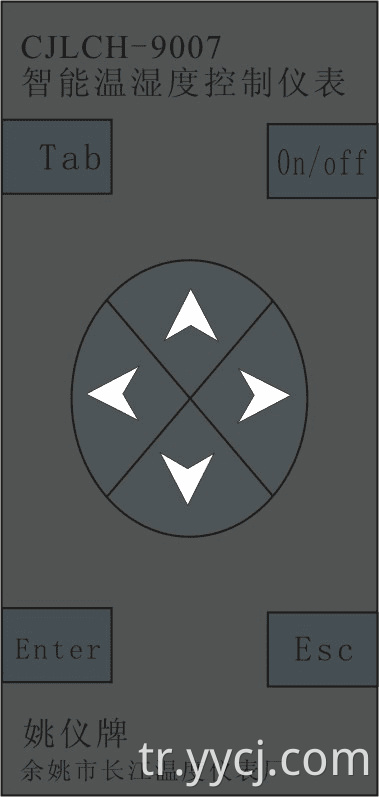

CJLC-9007, Şekil 4.1-1'de gösterildiği gibi 8 tuşa sahiptir. Bunların işlevi farklı ekranda farklıdır. Referans detayları Tablo 4.1-1'de bulunmaktadır.

Şekil 4.1-1

4.2 Koşu menüsü

Güç ， üzerindeyken, sayaç çalışan menüye girecektir, sistem algılama ， sistem parolası, sıcaklık ve nem parametre ayarı, yazdırma ayarı, sistem süresi ayarı.

4.2.1 Sistem algılama menüsü

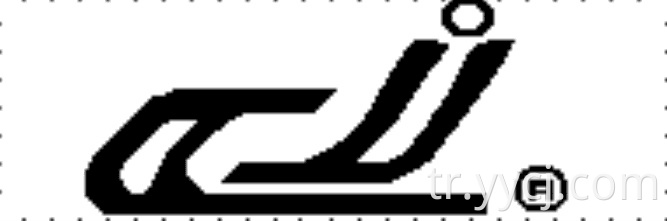

Şekil 4.2.1－1'de gösterildiği gibi iletişim algılama menüsü

Şekil 4.2.1－1

Güç açıldığında, sistem algılama menüsünü gösterir, 3'lerden sonra sayaç otomatik olarak çalıştırma menüsüne girer.

4.2.2 Koşu menüsü

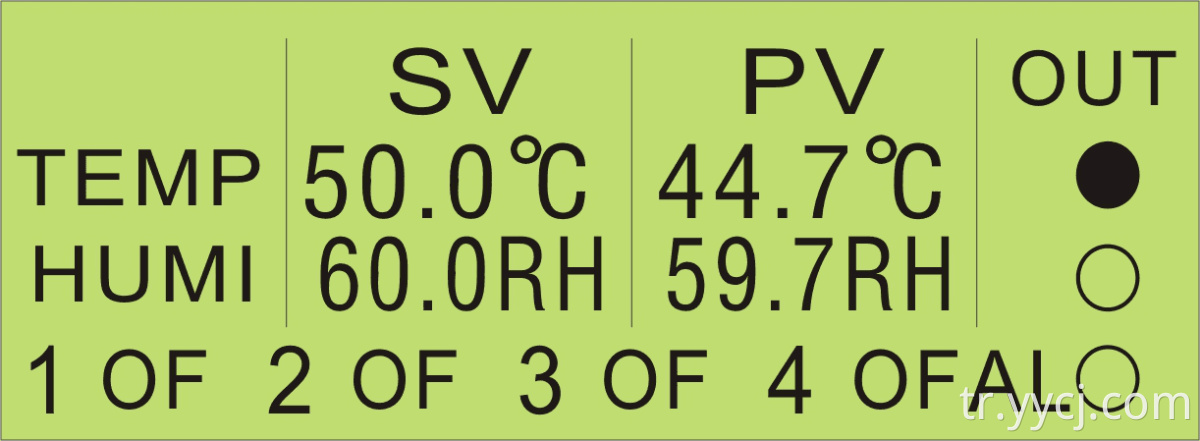

Şekil 4.2.2－1'de gösterildiği gibi çalışan menü

Şekil 4.2.2－1

4.2.3 Sistem Parola Menüsü

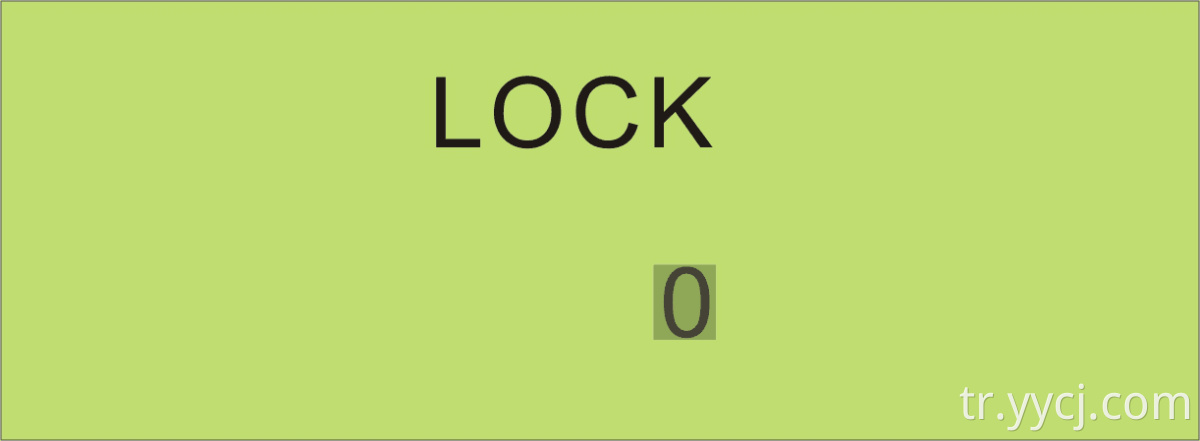

Şekil 4.2.3－1'de gösterildiği gibi Sistem Şifresi Menüsü

Şekil 4.2.3－1

Sistem girmesi, sistem parametresini kontrol etmesi veya değiştirmesi gerekiyorsa ， 3S için ， Set （set tuşuna basın. Değer sadece bakabilir）.

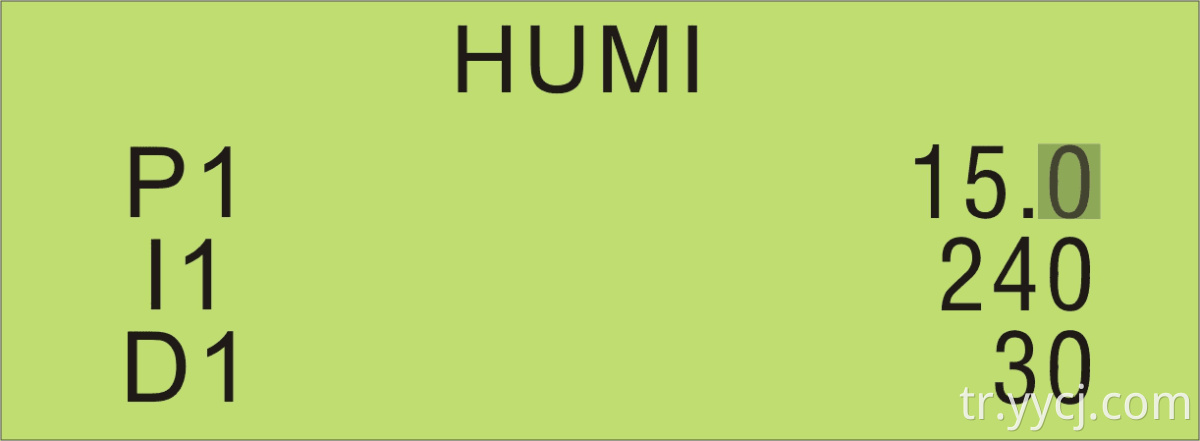

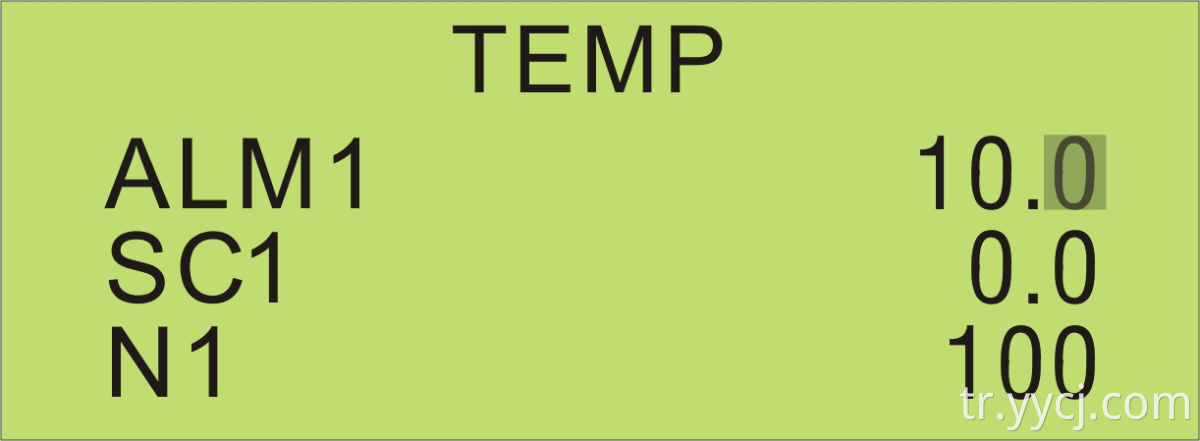

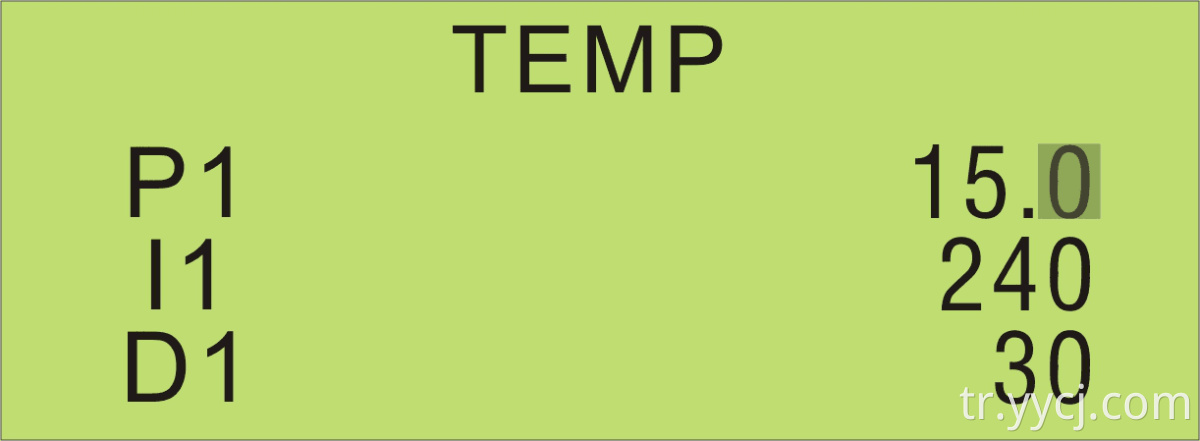

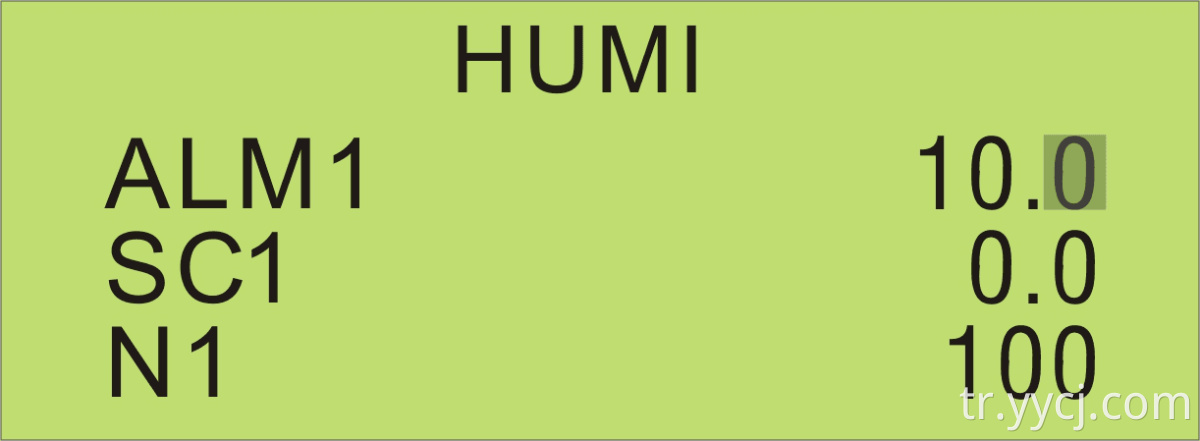

4.2.4 Sıcaklık ve Nem Parametre Ayarı Menüsü

Şekil 4.2.4－1

Şekil 4.2.4－2

Şekil 4.2.4－3

Şekil 4.2.4－4

P1 (P2): PID kontrol döngüsündeki ölçek faktörü ，%0.0%～%200.0 arasında ayarlayabilir, ölçek faktörü ne kadar büyük olursa, düzenleyici etkisi o kadar güçlü olursa ve sistem eylemi hassas olur ve hızı hızlanırken ， ， Etkinin düzenlenmesi zayıflayacaktır. Ölçek faktörü büyükse, sistemi dengesiz hale getirecektir.

I1 (I2) ： PID kontrol döngüsünde entegrasyon süresi ， 0 ~ 3000 arasında ayarlayabilir ， Entegrasyon süresi ne kadar küçük olursa, entegrasyon etkisi ne kadar güçlü olursa, sistemi kararsız hale getirir, ancak kararlı durum hatasını ， ve sistemin iyileştirebilir Kontrol doğruluğu ， ， entegrasyon etkisi zayıflayacaktır.

D1 (D2) ： PID kontrol döngüsünde diferansiyel zaman ， 0 ～ 200 arasında ayarlayabilir ， Sistem dinamik karakteristis reform yapabilir ， Diferansiyel zaman ne kadar büyük olursa diferansiyel etki ， aşırma büyük ， Diferansiyel ayarlama süresi kısa olduğunda Zaman azalıyor, aşma büyüyecek ve ayar süresi daha uzun olacak, bu nedenle diferansiyel zaman seçimi uygun olmalıdır.

A1 (A2) ： Sapma Alarmı ， Ölçüm değeri sabit değer +A1 (A2) 'den daha büyük olduğunda, alarm oluşur. Ölçüm değeri sabit değerden daha küçük olduğunda -a1 (A2) ， Alarm alarmını kaldırır.

SC1 (SC2) ： Kuru ve nemli termoz hata düzeltmesi ， Sensör kaydırma düzeltmesi olarak kullanılabilir sensör sinyalinin kendisinin hatasını telafi etmek için （nemli termozu revize ederken, su eklememeli ， önce pres 3s ， nem görüntüleme pozisyonunu titreşmeye dönüştürün nemli termoz durumunu gösterin ， Hata değerini kontrol edin ， ve ardından çıkın, düzeltmek için SC2'ye girin）.

N1 (N2) ： Kontrol Görev Döngüsü ， Sistem ısıtıcı gücü gerekli güçten daha büyük olduğunda ， Sistemi dengesiz hale getirir ， Isıtma görev döngüsünü düzgün bir şekilde minileştirir.
