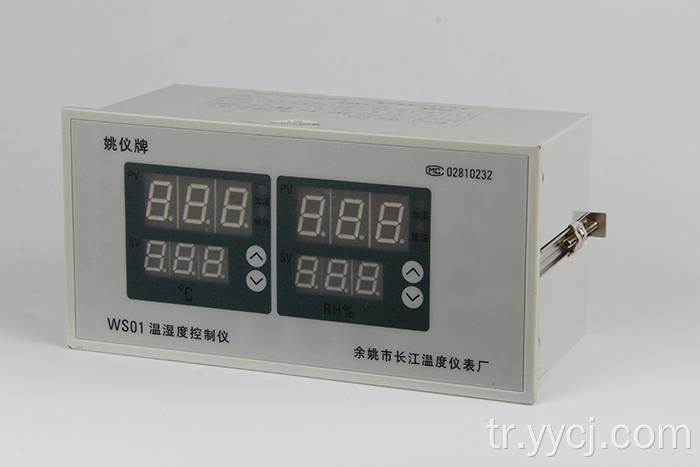

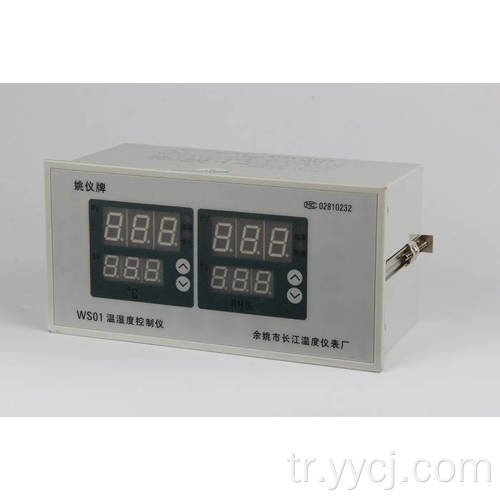

WS-01A Akıllı Sıcaklık ve Nem Kontrolörü

WS-01A Akıllı Sıcaklık ve Nem Kontrolörü

Ⅰ 、 Ana teknik endeksler

1 、 Hassasiyet ： Sıcaklık ±%1.0%F · S ± 1B Nem ±%2 F · S ± 1B

2 、 Röle Çıktı Kontak Kapasitesi ： AC220V/ 7A

3 、 Kontrol Modu: Açık/Kapalı

4 、 Sensör Türü: Cu50+Makromolekül

5 、 Sıcaklığın aralığı ： Cu50 （-19.9 ～ 150 ℃） Nemin aralığı ： 0 ～%100 RH

6 、 Dış Boyut (mm) ： 160 × 80 × 85 delik ： 156 × 76

7 、 Güç kaynağı ： AC85 ~ 242V 50Hz

8 、 Çalışma Ortamı ： Sıcaklık 0 ～ 50.0 ℃, bağıl nem%85%RH, korod ve güçlü elektrik radyasyonu olmadan.

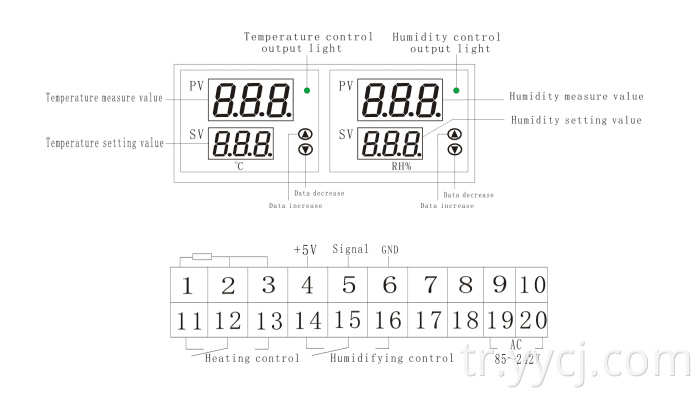

Ⅱ 、 gösterge paneli ve bağlantı şeması

Ⅲ 、 metre operatörü

1 、 Nem sensörünü Need Test Neminin vesilesiyle takmanız gerekir.

2、Make the meter be electrified after it connect the power、sensor and the control loop ，and then it check itself：All the shine tube strokes lighten （except OUT light），so as to test whether the luminescent system is normal。If some Parçalar kullanmayı bırakamadı ve düzeltmeye gönderemedi （İşlem sadece 0.5s）） ， için sürer ve sonra normal test kontrol durumuna girer.

3 、 Metre Normal çalışma koşulu altında ： Sol-Sıra Nixie Tüpü Test sıcaklık değerini ， ve aşağıdaki satır, sıcaklık ayar değerini gösterir. Test sıcaklık değeri ayar değerinden daha düşük olduğunda ， Sıcaklık kontrolü çıkışı ışığı olacaktır. hafifçe olun ve sıcaklık kontrolünü çıkarın. Sağ-satır nixie tüpü test nem değerini gösterir ， ve aşağıdaki satır nem ayar değerini gösterir ， Test nem değeri ayar değeri ， nem kontrolü çıkış ışığı irade Laffe Edil ， ve nem kontrolünü çıkarın.

五 、 parametre ayarı

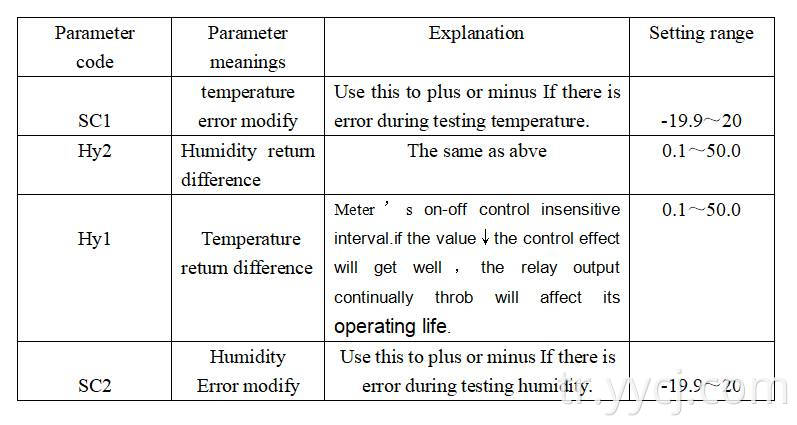

İç parametre sayfası

1 、 Sıcaklık değerini ayarlama ： Sol tuşa basın. Parametre değeri ， Otomatik olarak kaydetmek ve çıkmak için 5'lerin kaydedilmesi ve çıkması veya beklemek için sağdaki herhangi bir tuşa basın.

2 、 nem değerinin ayarlanması ： sağa tuşuna basın. Parametre değerini değiştirin ，, otomatik olarak kaydetmek ve çıkmak için 5'lerin kaydedilmesi ve çıkması veya beklemek için sağdaki herhangi bir tuşa basın.

3 、 Sıcaklık Hatasının Değiştir değerini ayarlama （SC1） ： Gözlemsellik Sol tuşa basın. –Below Row Display SC1 parametre değeri ， Parametreyi değiştirmek için ▲ tuşuna veya ▼ tuşuna basın ， Parametre değerini değiştirdikten sonra ▲ tuşuna veya ▼ tuşuna ve eksi tuşuna basın. SC1'Setting Durumu. Sıcaklık dönüş farklılıklarına girin 'hy1'setting ， sol-satır nixie tüpü' HY1 'parametresini ekranın sola satır ekran hy1 parametre değeri ， ress ▲ anahtarı veya ▼ tuşunu değiştirmek değer. Parametre değerini değiştirdikten sonra ▲ tuşuna veya ▼ tuşuna artı ve eksi tuşuna basın.

4 、 Aynı yöntem （Soldaki herhangi bir tuşa basın） Nem dönüş farkını ayarlayın Hy2 、 Nem Hatası Moditysc2 ， Parametre değerini değiştirdikten sonra ， Kaydet ve çıkmak için soldaki herhangi bir tuşa basın veya 5s'nin otomatik olarak kaydedip çıkmasını bekleyin.

Yanlış yön:

5 、 metre kontrolü:

Isıtma Kontrolü ： Sıcaklık ölçüsü değeri ＜ ayar değeri ， ölçer ， Ölçer isteymeye başlar ， Isı ışığı hafifletir.

Nem Kontrolü ： Nem ölçüm değeri ＜ Değer ayarını ayarladığında, ölçüm cihazı nemlendirme kontrolünü başlatır ， Nem ışığı hafifletir.

PV pencere ekranı “hh” sensör kırılması anlamına gelir 、 Test değeri aşırı yüklenir ， veya sensörlerin türü eşleşmez.
