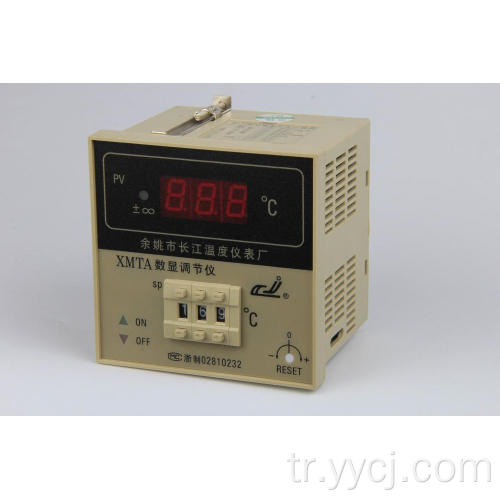

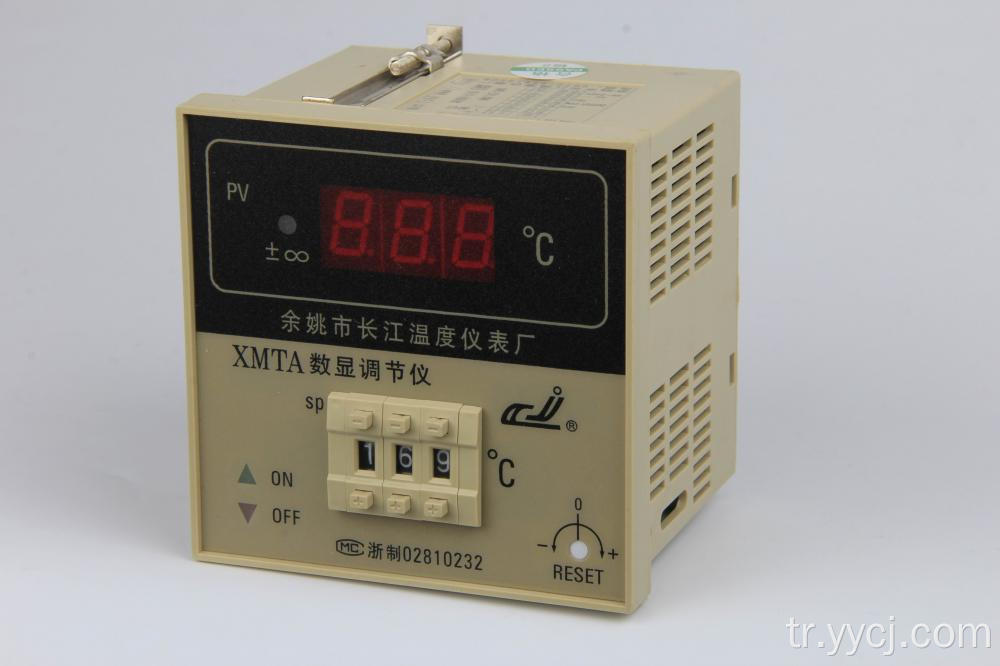

XMTA-2001 Dijital Ekran İki Adım Sıcaklık Denetleyicisi

XMTA-2001 Dijital Ekran İki Adım Sıcaklık Denetleyicisi

Ⅰ 、 Teknik Özellikler

1. Oyun Yöntemi ： LED görüntüleme doğrudan

2. temel hata ： ≤1.0%fs ± 1

3 、 Sabit nokta hatası ： ≤1.0%fs

4 、 Soğuk uç telafi eden sapma ： 0 ～ 50 ℃ sapma ＜ 2 ℃

5 、 Zaman Orantılı Ayarlama ： Kapsam 1%～%3 ， Dönem ： 30s ± 10s

6 、 Çıkış Kontak Kapasitesi ： AC 220V 3A (Direnç Yükü)

7 、 Güç kaynağı ： 90Vac－242Vac ， 50Hz/60Hz

8 、 Güç Tüketimi 3W'dan Az

9 、 Çalışma Ortamı ： Sıcaklık 0 ～ 50.0 ℃, bağıl nem ﹤%85 RH, koroz olmadan.

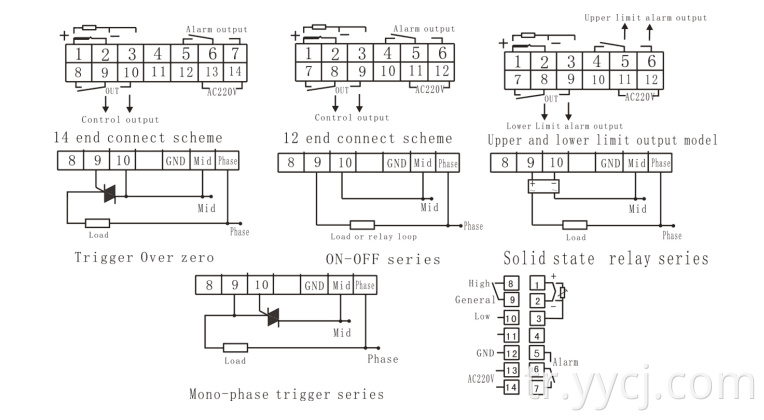

Ⅱ 、 bağlantı şeması

Ⅲ 、 Model Anlamı

Xm □ □ － □ □ □ □ 1 2 3 4 5 6

1 ： Ekran Kontrol Yöntemi ： “T” Sıcaklık Denetleyicisi ； “Z” Tek Görüntü Enstrümanı

2 ： Boyut

Boş ： 160 × 80 × 50 Kurulum Deliği 152 × 76 ； A ： 96 × 96 × 150 Kurulum Deliği 92 × 92

B ： 60 × 120 × 150 Kurulum Deliği 56 × 116 ； D ： 72 × 72 × 110 Kurulum Deliği 68 × 68

E ： 48 × 96 × 110 Kurulum Deliği 44 × 92 ； F ： 96 × 48 × 110 Kurulum Deliği 92 × 44

G ： 48 × 48 × 110 Kurulum Deliği 45 × 45 ； H ： 80 × 160 × 150 Kurulum Deliği 76 × 156

3 ： İşletme görüntüleme yöntemi

'1'potentiometre ayarı, tüm ölçüm mesafesi ekranı ；

'2'push-Sumerical kod anahtarı ayarı, tüm ölçüm mesafesi ekranı.

4 ： Ana Kontrol Yöntemi

'0'on/Kapalı Ayarlama ；' 1'on/Kapalı Diferansiyel Kontrol (ölü alan genişlemesi)

'2'2-on/kapalı ayar ；' 3'time orantılı açma/kapama ayarlama ； '5'solid durum röle ayarlaması '6mono-faz tetikleme ；' 7'mono-fazı sıfır tetikleme ayarlaması

'Sıfır Tetikleme Ayarı üzerinde 8'3-Fazlık ；' 9 'Sürekli PID Standart Akım Sinyal Çıkışı

5 ： Ek bir alarm

boş veya '0': Alarm olmadığını gösterir '1' ： Üst sınır dokunma alarmı ； '2'

'3' ： Üst, Alt Sınırlı Dokunmatik Alarm ；

6 ： Giriş sinyali sınıflandırması ：

'1'thermocouple ；' 2'termResistance ； '3'mv sinyali ；' 4'istance sinyali

'5'dart akım sinyali ； 7'humidite sensörü

Son ek 'd'30a büyük güç rölesi

Ⅳ 、 Kullanım ve Ayarlama

1 、 xmz □ ： Gücü ve sensörü bağlantı şemasına göre bağlayın ， ve ardından test sıcaklığını görüntüleyin.

2 、 A．model XMT □ -1001、1002 ： Enstrüman kablolandıktan sonra. Anahtarı “ayar” ın belirleyin ve dijital ekranın gerekli sıcaklığın değerini görüntülediği ayar potansiyometresini çevirin. Gerçek sıcaklık değerinin görüntülendiği “ölçüm” ü değiştirin.

B.Model XMT □ -2001、2002 ：

Enstrüman bağlandıktan sonra, dijital ekranın gerçek sıcaklığın değerini görüntülediği sıcaklığın gerekli ayar değerinde sayısal kod anahtarını ayarlayın. Gerçek değer ayar değerinden daha düşük olduğunda, yeşil ampul yanar, ve röle “genel düşük” e bağlanır, “genel yüksek” ile bağlantılıdır, gerçek değer ayar değerine ulaştığında veya aştığında, röle “genel yüksek” e bağlanır ve “genel düşük” ile bağlantısı kesilir.

3 、 A．Model XMT □ -1201、1202 ： Enstrüman kablolandıktan sonra, anahtarı “alt sınır ayarına” ayarlayın ve görüntülenen basamakların gerekli düşük sınır değerini gösterdiği karşılık gelen alt sınır ayarı potansiyometresini çevirin. Anahtarı “Üst Sınır Ayarı” nda tekrar ayarlayın ve görüntülenen rakamların karşılık gelen üst sınır ayarı potansiyometresini çevirin

Sıcaklığın gerekli üst sınır değerini belirtin. “Ölçüm” te anahtarı belirleyin ve rakamlar sıcaklığın gerçek değerini gösterecektir.

B．Model XMT □ -2201、2202 ： Enstrüman kablolandıktan sonra, sayısal kod anahtarını gerekli sıcaklık değerinde ayarlayın, görüntülenen rakamlar gerçek sıcaklığın değerini gösterir. Sıcaklığın gerçek değeri daha düşük olduğunda Alt sınır ayarından daha fazla, yeşil ampul yanar ve hem üst hem de alt sınır röleleri “genel düşük” te bağlanır ve “genel yüksek” ile bağlantısı kesilir; gerçek değer alt sınır ayarına ulaştığında veya aştığında, ancak Hala üst sınır ayarından daha düşük, hem yeşil hem de kırmızı ampuller kapanır ve alt sınır sensörü “genel düşük” ile bağlantısı kesilir, ancak “genel yüksek” e bağlanır, üst sınır rölesi hala “genel düşük”. , “Genel Yüksek” ile bağlantısı kesilmiştir. Gerçek değer üst sınır ayarına ulaştığında veya aştığında, hem üst hem de düşük sınır röleleri “Genel Yüksek” e bağlanan “Genel Düşük” ile bağlantısı kesilir.

Genel olarak sıcaklık kontrolünü yaparken, alt sınır rölesinin çıkışını yardımcı ısıtma kontrolü olarak kullanabilir ve ısıtma kontrolü için üst sınır rölesini kullanabilir.Alao, sıcaklık kontrolü için alt sınır rölesinin çıkışını kullanabilir ve aşırı sıcaklık alarmı için üst sınır rölesinin.

4 、 Model XMT- □ 1601/2、2601/2、1701/2、2701/2 ：

Enstrüman kablolu olduktan sonra, ayarı “2” olarak yapın. Gerçek sıcaklık orantılı banttan daha düşük olduğunda, yük üzerindeki ısıtma voltajı%90-up, verilen voltaj ve sıcaklık yukarı doğru yükseliyor. Orantılı banda ulaşır, yük üzerindeki ısıtma voltajı, verilen voltajın%5'inin%5'ine ulaşana kadar kademeli olarak düşecektir. Çünkü bu cihaz, sıcaklık değerini değiştirmek için ısıtma gücünü değiştirerek bir düzenleyici methoyu benimser. Isıtma gücü dengede, sıcaklık belirli bir şekilde stabilize edilebilir. Stabilize değer ile gerekli olan fark durumunda (bunun ısıtıcı gücü ve ısı dispasyonu koşulları ile bir ilgisi vardır), “manuel ayarlamayı çevirebilir ”Sadece gerekli değere kadar potansiyometre. Normal olarak, sıcaklık kontrolünün doğruluğu 0.1C'den yüksektir (Loda'nın iki voltaj ucunda çarpışma bulunursa, çözelti için enstrüman üzerindeki iki çıkış kablosunu ters çevirebilir) ve 80C'den düşük tristörün güvence altına alınabilir.

5 、 Model XMT- □ 1301/2、2301/2 ： Gerçek sıcaklık orantılı band girmediğinde, röle “genel düşük” te bağlanır, “genel yüksek” ile bağlantısı kesilir ve yük sıcaklığı yukarı doğru yükselir. Bekleme bandına girdikten sonra, röle açma hareketine başlayacaktır. Sıcaklık ne kadar yüksek olursa, “genel düşük” bağlantının süresi ne kadar kısa olur ve bunun tersi de geçerlidir. Enstrüman ortalamayı değiştirerek sıcaklığı değiştirir Isıtma gücü. DİĞER Kullanım Yöntemleri XMT <>-2601 OR2602 ile aynıdır

6 、 Model XMT □ -1901/2、2901/2 ：

Gerçek sıcaklık, proje bantına girmediğinde, çıkış 10mA sinyalidir ve yük sıcaklığı yukarı doğru yükselir. Bekleme bandına girişten sonra, çıkış akımı kademeli olarak, 0.2mA'dan daha düşük olana kadar düşmeye devam eder. ZK modeli tristör voltaj ayarlayıcısını düzenleme ve takma yolunu benimseyerek yük ısıtma gücünü değiştirir. DİĞER Kullanım Yöntemleri Model XMT □ -2601 veya 2602 ile aynıdır.

Ⅴ 、 Enstrümanların kullanılması ve tasarlanmasına dikkat

1 、 Aleti kurmak için sahada aşındırıcı gaz olmamalıdır;

2 、 Isı duyma elemanları, fırının içindeki gerçek sıcaklığı yansıtacak ve fırın direnci tellerine karşı iyi bir yalıtıma sahip olmalıdır.

3 、 Güçle bağlantı kurmadan önce, kablolamanın doğru olup olmadığını ve ısı duyma öğelerinin mezuniyet koduyla eşleşip eşleşmediğini kontrol edin.

4 、 İlk ısıtma sırasında, fırının termal ataleti nedeniyle, fırının içindeki direnç kabloları bağlantısı kesilmiş olsa da, fırın sıcaklığı hala yükselebilir. Bu yüzden makineye başlamadan önce her seferinde, Makinenin başlangıcında sıcaklık artışının aşılmasını önlemek için gerekli değerin sadece% 80'i.

5 、 Cihaz anormal olarak görüntülenirse, sensörün bağlanma telinin bağlantısı kesilip kısa devre olup olmadığını ve cihazın çalışma voltajının normal olup olmadığını kontrol etmek gerekir.
