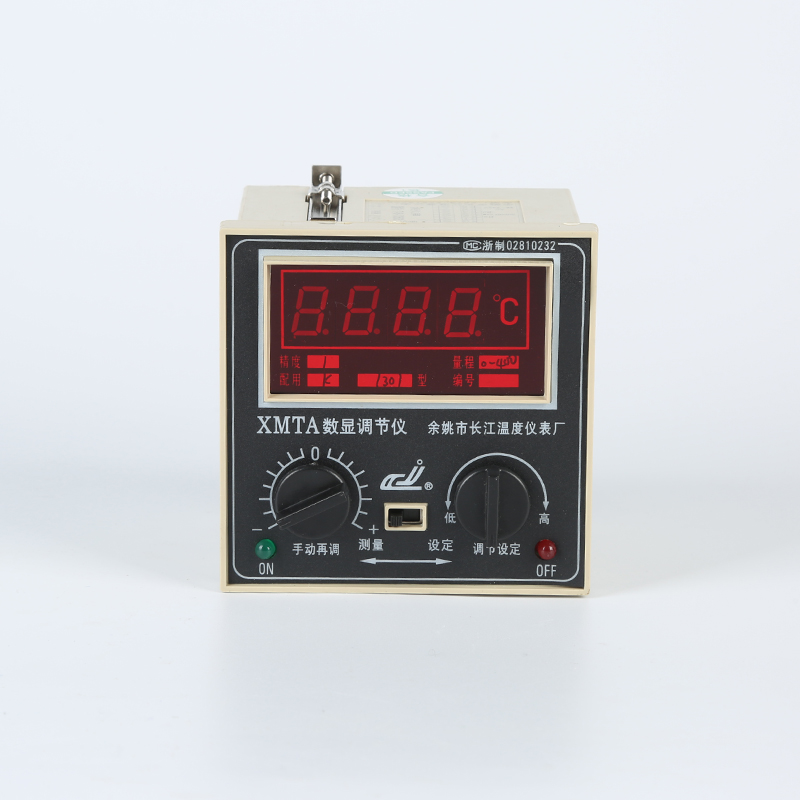

XMTA-1301 Dijital Göstergeli Sıcaklık Kontrol Cihazı

Ⅰ、Teknik özellikler

1.Görüntüleme yöntemi: Doğrudan LED ekran

2.Temel hata: ≤%1,0 FS±1

3、Sabit nokta hatası:≤1,0%FS

4、Soğuk uç telafi sapması:0～50°C sapma＜2°C

5、Zaman orantısal ayarı: kapsam %1~%3, dönem:30S±10S

6、çıkış kontak kapasitesi:AC 220V 3A(direnç yükü)

7、Güç Kaynağı:85VAC－242VAC，50HZ/60HZ

8、güç tüketimi 3W'tan az

9、Çalışma ortamı: sıcaklık 0～50,0°C, bağıl nem﹤85%RH, paslanma olmadan.

Ⅱ、Bağlantı Şeması

Ⅲ、Model anlamı

XM □ □ － □ □ □ □ 1 2 3 4 5 6

1:Ekran kontrol yöntemi:“T” sıcaklık kontrol cihazı;“Z” tek ekranlı cihaz

2:Boyut

Boş:160×80×50 Kurulum deliği 152×76；A:96×96×150 Kurulum deliği 92×92

B:60×120×150 Montaj deliği 56×116;D:72×72×110 Montaj deliği 68×68

E:48×96×110 Montaj deliği 44×92;F:96×48×110 Montaj deliği 92×44

G:48×48×110 Montaj deliği 45×45 ；H:80×160×150 Montaj deliği 76×156

3: çalışma görüntüleme yöntemi

'1'potansiyometre ayarı, tüm ölçüm mesafesi ekranı;

'2' basmalı sayısal kod anahtarı ayarı, tüm ölçüm mesafesi ekranı.

4: ana kontrol yöntemi

'0'ON/OFF ayarı;'1'ON/OFF diferansiyel kontrolü (ölü alan genişletme)

'2'2-ON/OFF ayarı;'3'zaman oransal ON/OFF ayarı;'5'Solid state röle ayarı'6monofaze tetik ayarı;'7'monofaz sıfırın üzerinde tetikleme ayarı

'8'3 fazlı sıfır tetikleme ayarı ； '9'sürekli PID standart akım sinyal çıkışı

5:ek bir alarm

boş veya '0': alarm olmadığını gösterir '1': üst limit dokunma alarmı; '2': alt limit dokunma alarmı;

'3': üst, alt limit dokunmatik alarmı;

6: giriş sinyali sınıflandırması:

'1'termokupl; '2'termdirenç;'3'mV sinyali;'4'direnç sinyali

'5'standart akım sinyali;'7'nem sensörü

'D'30A büyük güç rölesi son eki

Ⅳ、Kullanım ve ayarlama

1、XMZ□:Gücü ve sensörü Bağlantı Şemasına göre bağlayın ve ardından test sıcaklığını görüntüleyin.

2、A．Model XMT□-1001、1002:Cihazın kabloları bağlandıktan sonra, anahtarı "ayar" konumuna getirin ve dijital ekranın gerekli sıcaklığı gösterdiği ayar potansiyometresini çevirin. Düzenlemeyi bitirdikten sonra anahtarı, gerçek sıcaklık değerinin görüntülendiği "ölçüm" konumuna ayarlayın.

B.Model XMT□-2001,2002:

Cihaz kablolandıktan sonra, sayısal kod anahtarını, dijital ekranın gerçek sıcaklığın değerini gösterdiği sıcaklığın gerekli ayar değerine ayarlayın. Gerçek değer, ayar değerinden düşük olduğunda, yeşil ampul yanar ve röle "genel düşük" e bağlanır, "genel yüksek" bağlantısı kesilir, Gerçek değer ayar değerine ulaştığında veya bu değeri aştığında, röle "genel yüksek" e bağlanır ve "genel düşük" bağlantısı kesilir.

3、A．Model XMT□-1201、1202: Cihazın kabloları bağlandıktan sonra, anahtarı “alt limit ayarına” ayarlayın ve görüntülenen rakamların sıcaklığın gerekli alt limit değerini gösterdiği ilgili alt limit ayar potansiyometresini çevirin. anahtarı tekrar “üst limit ayarına” ayarlayın ve görüntülenen rakamlara karşılık gelen üst limit ayar potansiyometresini çevirin.

sıcaklığın gerekli üst sınır değerini belirtin. anahtarı “ölçme” konumuna getirin; rakamlar sıcaklığın gerçek değerini gösterecektir.

B．Model XMT□-2201、2202: Cihazın kabloları bağlandıktan sonra sayısal kod anahtarını, görüntülenen rakamların gerçek sıcaklığın değerini gösterdiği gerekli sıcaklık ayar değerine ayarlayın. Sıcaklığın gerçek değeri alt limit ayarından düşük olduğunda, yeşil ampul yanar ve hem üst hem de alt limit röleleri “Genel düşük”e bağlanacak ve “Genel Yüksek”te bağlantıları kesilecektir; alt limit ayarı, ancak yine de üst limit ayarından düşükse, hem yeşil hem de kırmızı ampuller söner ve alt limit sensörü “genel düşük”te ayrılır ancak “genel yüksek”e bağlanır, üst limit rölesi ise “genel düşük”te bağlı, “genel yüksek”te bağlantısı kesilir. Gerçek değer üst limit ayarına ulaştığında veya bu değeri aştığında, hem üst hem de alt limit röleleri “genel düşük”te ayrılır, “genel yüksek”e bağlanır.

Genel olarak sıcaklık kontrolü yapılırken alt limit rölesinin çıkışı yardımcı ısıtma kontrolü olarak, üst limit rölesi ise ısıtma kontrolü için kullanılabilir. Alao alt limit rölesinin çıkışını sıcaklık kontrolü için, üst limit rölesinin çıkışını ise aşırı sıcaklık alarmı için kullanabilir.

4、Model XMT-□1601/2、2601/2、1701/2、2701/2:

Cihaz kablolandıktan sonra ayarı "2" olarak yapın. Gerçek sıcaklık oransal banttan düşük olduğunda, yükteki ısıtma voltajı %90 artar, sağlanan voltaj ve sıcaklık yükselir. Değer oransal banda ulaştığında, yükteki ısıtma voltajı, sağlanan voltajın %5'inin altına ulaşana kadar kademeli olarak düşecektir. Çünkü bu cihaz, ısı dağıtma gücü ve ısıtma gücü olduğunda, sıcaklık değerini değiştirmek için ısıtma gücünü değiştirerek bir düzenleme yöntemini benimser. Dengede ise sıcaklık belli bir seviyede sabitlenebilir. Stabilize değer ile istenilen değer arasında farklılık olması durumunda (bunun ısıtıcı gücü ve ısı yayılımı koşulları ile ilgisi vardır), “manuel ayar” potansiyometresini sadece istenilen değere kadar çevirebilir. Normalde sıcaklık kontrolünün doğruluğu 0.1C'den yüksek (loda'nın iki voltaj ucunda dalgalanma bulunursa, çözüm için cihazdaki iki çıkış kablosunu ters çevirebilir) ve 80C'den düşüktür. tristör temin edilebilir.

5、Model XMT-□1301/2、2301/2: Gerçek sıcaklık oransal banda girmediğinde, röle “genel düşük”te bağlanır, “genel yüksek”te bağlantısı kesilir ve yük sıcaklığı yukarı doğru yükselir. Oransal banda girdikten sonra röle açma-kapama hareketine başlar. Sıcaklık ne kadar yüksek olursa, “genel düşük” bağlantının süresi o kadar kısa olur ve bunun tersi de geçerlidir. tam tersi. Cihaz, ortalama ısıtma gücünü değiştirerek sıcaklığı değiştirir. Diğer kullanım yöntemleri XMT<>-2601 veya2602 ile aynıdır.

6、Model XMT□-1901/2、2901/2:

Gerçek sıcaklık oransal banda girmediğinde, çıkış 10mA sinyal olur ve yük sıcaklığı yukarı doğru yükselir. Oransal banda girdikten sonra çıkış akımı kademeli olarak azalır ve 0.2mA'nin altına düşene kadar düşmeye devam eder. Cihaz, PID düzenleme yöntemini benimseyerek ve ZK model tristör voltaj ayarlayıcısını takarak yük ısıtma gücünü değiştirir. Diğer kullanım yöntemleri modelle aynıdır. XMT□-2601 VEYA 2602.

Ⅴ、Enstrümanların kullanımı ve tasarımında dikkat edilmesi gerekenler

1、Cihazın kurulacağı alanda aşındırıcı gaz bulunmamalıdır;

2、Isı algılama elemanları, fırının içindeki gerçek sıcaklığı yansıtabilecek konuma ayarlanmalı ve fırın direnç tellerine karşı iyi bir yalıtıma sahip olmalıdır.

3、Gücü bağlamadan önce kabloların doğru olup olmadığını ve ısı algılama elemanlarının mezuniyet koduyla eşleşip eşleşmediğini kontrol edin.

4、İlk ısıtma sırasında, fırının termal ataletinden dolayı, fırın içindeki rezistans kablolarının bağlantısı kesilmiş olmasına rağmen, fırın sıcaklığı yine de yükselebilir. Bu nedenle, makineyi çalıştırmadan önce her defasında, makinenin çalıştırılması sırasında sıcaklık artışının aşılmasını önlemek için gereken değerin yalnızca %80'ini ayarlamak daha iyidir.

5、Cihaz anormal bir şekilde görüntüleniyorsa, sensörün bağlantı kablosunun bağlantısının kesilip kesilmediğini veya kısa devre yapıp yapmadığını ve cihazın çalışma voltajının normal olup olmadığını kontrol etmek gerekir.
