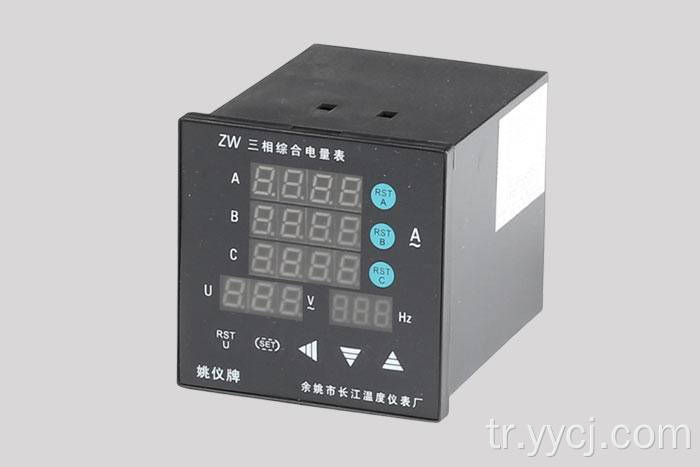

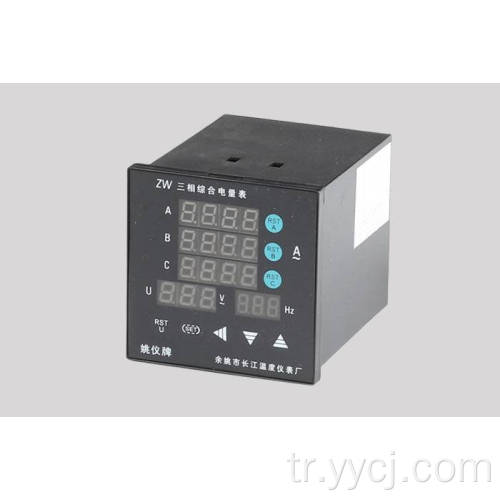

ZW Serisi Üç Fazlı Çok Fonksiyonlu Panel Ölçer

ZW Serisi Üç Fazlı Çok Fonksiyonlu Panel Ölçer

Ampermetre, frekans ölçer, voltmetre

Ⅰ 、 anket

ZW Serisi Üç Fazlı Çok Fonksiyonlu Panel Ölçer LED ekran ， nazik dokunmatik anahtar ayarıdır. Bunlar, üç fazlı akım programlanabilir, otomatik ölçüm, elektrik enerjisi birikimi kilowatt saat metre ve Rs485 dijital iletişimin tüm fonksiyonu ile akıllı üç fazlı çok fonksiyonlu elektrikli parametre izleme ölçer türüdür. Akım, üç fazlı alternatif akım elektrik miktarının akım, voltajı ve sıklığını normalleştirilmiş dijital miktara dönüştürürler. Dijitalleşmenin birçok işlevini birleştirir 、 zeka 、 ağ oluşturma ， Ölçüm işlemini ve veri analizini otomatik hale getirin ， İnsan hatasını azaltırlar ， ideal ürün kompozisyonudur Elektrikli Otomatik Sistem. Elektrikli cihaz, otomatik kontrol ve elektrik enerjisi, posta, taşıma, kömür, metalurji, demiryolu, belediye, akıllı bina alanının planlama sisteminde yaygın olarak kullanılmaktadır.

Ⅱ 、 Ana teknik dizinler

1. Sinyal giriş yöntemi ： Kayan giriş ；

2. Menzil ：

Akım ： Doğruluk girişi 0 ～ 5a ve herhangi bir akım karşılıklı endüktans ile uygun eşleşme ， Ekran aralığı 0 ～ 9999;

Voltaj ： AC 0 ～ 500V Frekans ： 0 ～ 99.9Hz ；

3. Temel hata:

Akım (a) ： ± 0.5 ％ f · s voltaj （v） ： ± 0.5 ％ f · s frekans （hz ： ： ± 0.1 f · s

4. Örnekleme Dönemi ： yaklaşık 1 kez/saniye ；

5. Tüm güç tüketimi ： <4VA ；

6. Giriş Empedansı ： Voltaj Terminali Yaklaşık 600KΩ ； Akım Terminali <10mΩ

7. Tüm ağırlık ： yaklaşık 430g ；

8. Üstü boyutlar ve kurulum deliği （mm） ： 96 (uzunluk)*96 (genişlik)*110 (derinlik) 92*92

9. Çalışma Gücü ： AC110 ～ 242V ， 50/60Hz

10. Çalışma Ortamı ： Sıcaklık ： （0 ～ 50） ℃ ； Nem ： ≤%85 RH ；

Ⅲ 、 Panel ve Bağlantı Açıklaması （Referans için）

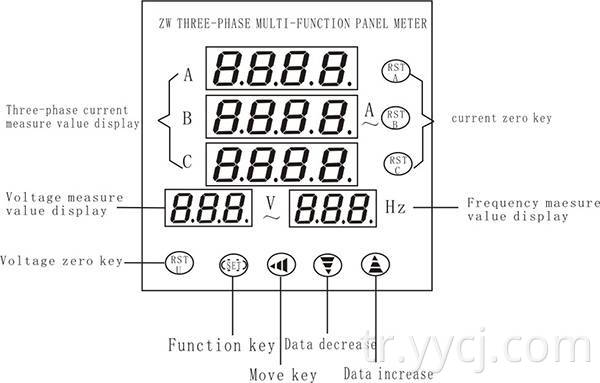

1 、 Panel

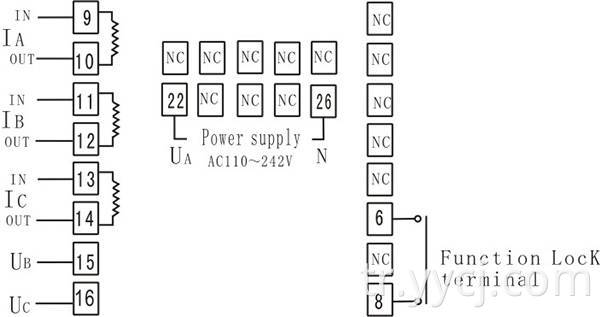

2 、 Bağlantı

Ⅳ 、 İşlem

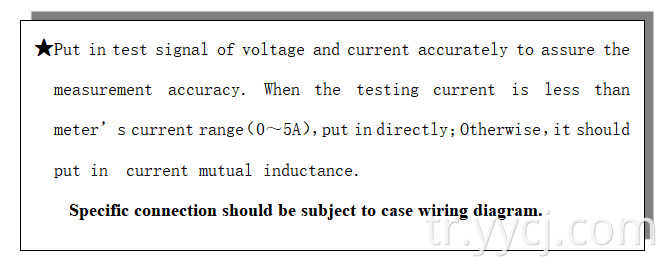

Parametre testini aşmak için aralığı aşmak için, ölçülen parametrenin aralıktan memnun olmasını sağlamalıdır. Lütfen gerekli çalışma gücünü onaylayın. Uygun olmayan çalışma gücü sayaçın hasar görmesini sağlayacaktır.

1 、 Grafiğe göre metre bağlantısını tel ile yapın ve gücü açıklayın, sayaç kendini test etmeye başlar ve bu işlem 1s sürer.

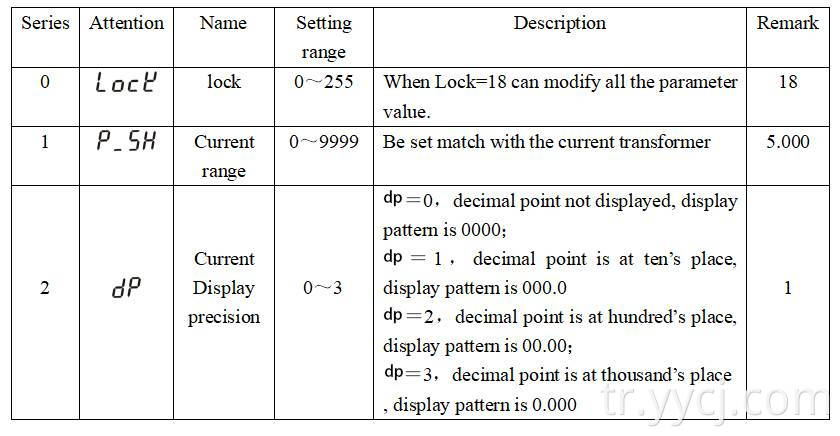

2 、 İç parametre sayfası

4 、 İç Parametre Ayarı （Parametre Tanımı Bkz. Parametre Sayfasına）

3S için Set'e basın. İç parametre ayarlama durumuna girer ， ▲ 、 ▼ tuşuna basın. Parametre değerini değiştirebilir ， Bir sonraki parametre ayarına kaydetmek ve girmek için ayarlayın ， Ayar bitene kadar çıkış. 10 saniye içinde bir tuşa basmazsa, otomatik olarak kaydedin ve çıkın.

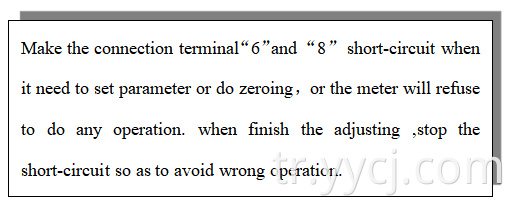

5 、 Sıfır ：

Giriş Metre ekranı 0 ve akım ve voltaj sıfıra dönmediğinde, senkronize “ilk (a 、 b 、 c 、 u)”+ “▼” tuşuna basın. Sıfır yapmak için lütfen bu işlevi dikkatlice kullanın, kullanmayı yasaklayın Bu işlev ölçüm durumunda veya ölçümün doğruluğunu etkileyecektir.）

5 、 Panel Sembol Açıklama ： ZW Serisi üç fazlı çok fonksiyonlu panel paneli

Sayaç aşağıdaki sembolü kullanabilir, lütfen buna bakın.

Karakter Anlamı ：

Ⅴ 、 Fonksiyon Genişlet

ZW Serisi, müşterinin gereksinimine göre genişletme işlevini sağlayabilir ， Müşterinin akıllı özelliğini genişletmesi uygundur.

1. RS-485 Veri iletişimi: İzole RS-485 Multimakin İletişim ， Bir Anlaşma RTU modunun endüstriyel standart modbus şartlarını benimser.

2. Röle Alarm Çıkışı: Aşırı sınırlayıcı karar testi verileri ve çıktı Kontak Anahtarlama sinyali ， Uzatılabilir kontrolü kolaylaştıracak şekilde.

3.Analog Miktar Çıkışı （0 ～ 5 V veya 1 ～ 10 V veya 4 ～ 20 Ma Or0 ～ 20mA）: Senkron çıkış Özel verilerin değişikliği.

4. Elektrik Enerjisi Hesaplama ： Elektrik enerjisi değerini ekleyebilir ve kurtarabilir, ortak üç fazlı dört telli güç kilowatt saat metre olarak kullanabilir, tepe vadi ölçümü sağlayabilir.

5. Gerçek Zaman Gücü Ekranı ： Gerçek Zamanlı Ortalama Güç Ölçümü Ekranı

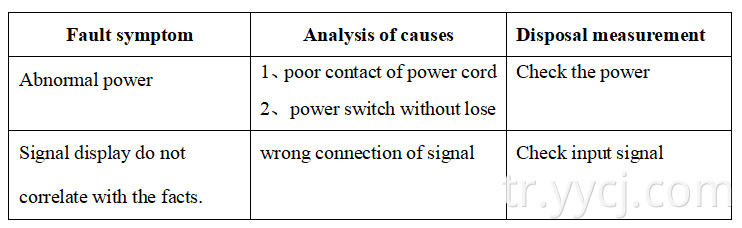

Ⅵ 、 Hata analizi ve boşluk

Sayaç ileri üretim sürecini benimser ve fabrikadan ayrılmadan önce katı teste sahip olur, sayaçın güvenilirliğini artırır. Yanlış işlem veya parametre ayarının neden olduğu olağan hata. Aracı veya US.Sheet2, günlük uygulamada metrenin olağan hatasıdır ：

Ekli1 ： Sayacın Parametre Dikkat Mektubu ve İngilizce Mektubu
