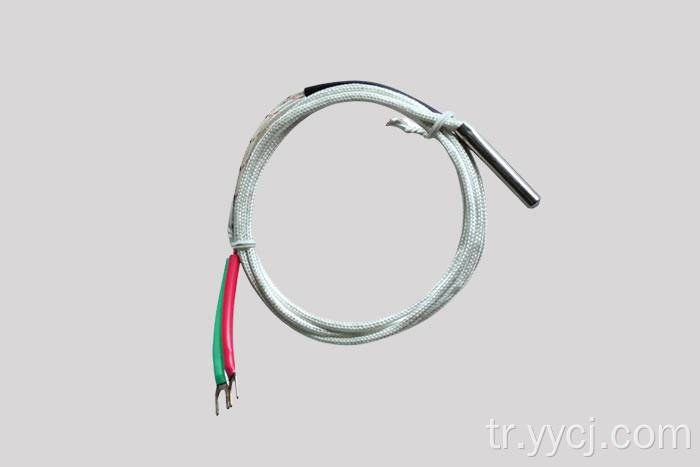

Basit Tip Sıcaklık Sensörü

Sıcaklık denetleyicileri ile birlikte kullanılan basit tip sıcaklık sensörü

Paket, giyim, baskı, makine türleri için yeni ölçüm sıcaklık sensörü
Kauçuk ve yiyecek, vb. Elektrikli fırın endüstrisi için. Sıvı, buhar sıcaklıklarını ölçebilirler,
Gaz ve Üretimde Katı. Özellikler şoka dayanıklı, yüksek sıcaklık dirençli ve uzun ömürlüdür.
-200 ila 1600oC arasında sıcaklık ölçümü ve otomatik kontrol için kullanılır.

Model kodunun sensör anlamı
W____ ___ ___ ___ ____ ____ ____
(1) (2) (3) (4) (5) (6) (7)
(1) Mezuniyet numarası:
RN: Nikel Krom Nikel Silikon Termokupl (K)
Re: Nikel Krom Cupreous Nikel Termokupl (E)
RF: Demir Cupreous Nikel Termokupl (J)
RP: Platin Rhodium12 Platinum (S)
RR: Platin Rhodium3030 Platin (B)
RT: Bakır Cupreous Nikel (T)
ZC: Cupreous Termo Direnç (CU50)
ZP: Platinum Termo Direnç (PT100)
(2) Tür: X Kompakt Tür (Bu öğe siyah alanı iptal edin)
B Standart Tip (Boş) K Zırh Türü

(3) Montaj yöntemi:
Kompakt Tip: 1- Tüp Tip 2- Basınç Tipi 3- Vidalı Tip
4- Bobin Tipi 5- Basit Tip
Standart Tip/ Zırh Türü
1- CİHAZI DEĞERLENDİRMEYEN 2- Sabit vidalı diş
3- Hareketli vidalı iplik 4- Sabit flanş 5- hareketli flanş
(4) Bağlantı Kutusu Formu
0- Bağlantı Kutusu 1- Basit Bağlantı Kutusu
2- Sıçrama geçirmez bağlantı kutusu 3- Su geçirmez bağlantı kutusu
4- Patlama Kanıtı Bağlantı Kutusu 5- BNC Konektör Kriko Bağlantı Kutusu

(5) Tedbir sonu için form
0- İstek olmadan 1- Bağlan Kabuk 2- Çıkan Model 3- Yalıtım Tipi
(6) Harici çap (milimetre)
0-16 1-12/m12 2-2 3-3 4-4 5-5 6-6/m6 7-7 8-8/m8
(7) Transfer çıktısı ile:
B: 4-20mA B: 0-10mA B: 1-5V B: 0-5V

Sensör montajı
Sensör kafası, sıcaklık noktasını ölçme, nokta sıcaklığını doğrudan ölçecek, çeşitli sıcaklık ölçer ile ikincil kullanım.
Sensör, kapının yanında veya ısıtma nesnesinin yakınında kurulumunu önlemek için iş parçası konumuna mümkün olduğunca monte edilir. Gerçek ihtiyaç ile yerleştirme derinliği. Sensörün montajı mümkün olduğunca dikey bir konumu korur, ancak akış ölçümü durumunda ters eğim takmalıdır. Fix sensörüne ihtiyacınız varsa, konteyner duvarı sensörler montaj iplik çapından daha büyük bir delik açılabilir, somun bağlı olarak kabın üzerine sabitlenmiş sensörü takın. Ölçülen nesne gaz veya sıvı olmadığında, sıcaklık sensörü, yanıt hızını artırmak ve iletim hatasını azaltmak için ölçülen nesne ile yakın temas kurar.
Sıcaklık sensörü çıkış telinin uzaması gerekiyorsa, aynı polarite ile göreceli sıcaklık sensörü omsensasyon kablosunu kullanmalı ve sonra ikincil sayaç ile bağlanmalısınız. Sensör teli veya telafi kablosu, sıradan telin kullanımından kaçınmak için doğrudan ikincil sayaç bağlama terminaline bağlanmalıdır, aksi takdirde hata olacaktır. Bükme Bağlantısı Mümkün olduğunca az kullanım süresini uzatmak için sık bükme sensörleri için tasarlanmalıdır.
