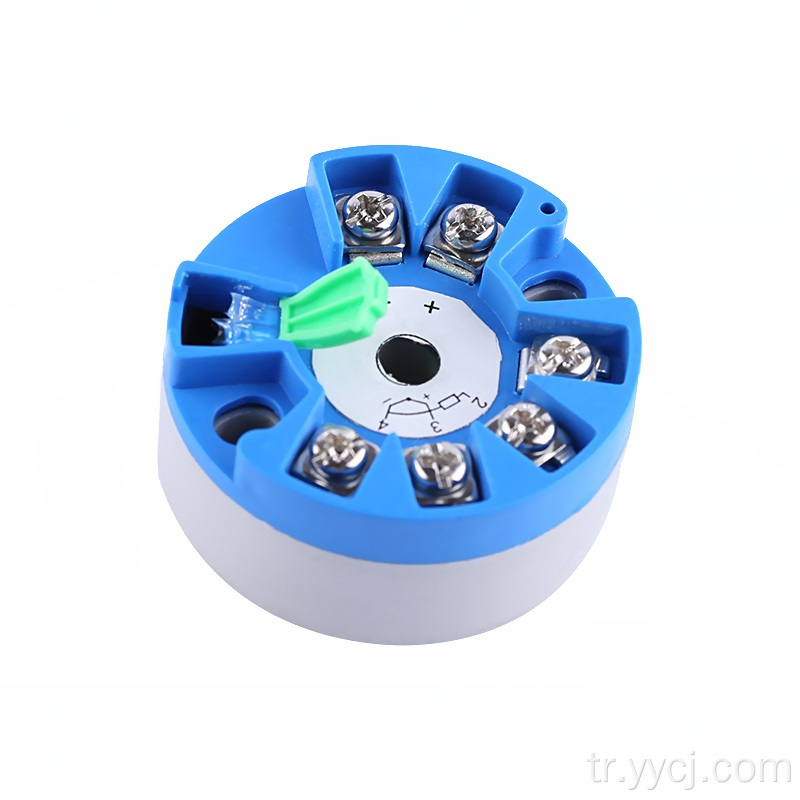

N-SBW-02 RTD Sıcaklık Verici

N-SBW-02 RTD Sıcaklık Verici

Ⅰ 、 Genel Giriş

SBW Serisi Sıcaklık Verici, iki kablolama iletim sistemi (güç girişi ve iki yardımcı kablo için sinyal çıkışı) kullanılarak bir saha kurulum sıcaklık aktarma ünitesidir, çıktı doğrusal 4 ~ 20 mA akım sinyalinin ölçülen sıcaklığı ile yapılır. Verici, entegre yapının oluşumu ile termokuplun kablo kutusu, ısı direnci ile, aynı zamanda test ekipmanına monte edilmiş fonksiyonel bir modül olarak monte edilebilir. Termokupl Verici, otomatik telafi ile soğuk sıcaklığa sahiptir. SBW Serisi Sıcaklık Verici Daha geniş, test, iletim ve kontrolü otomatikleştirmek için endüstriyel alanlarda uygulanır.

Ⅱ 、 Ana teknik özellikler

1. ölçüm hassasiyeti: ±%0.5 fs

2. Giriş Türü: K 、 E 、 J 、 S 、 B 、 T 、 PT100 、 CU50

3. Çıkış (iki kablolama): Aralıkta çıkış 4 ~ 20 mA

4. Sold End Garenpat Sapma: ＜ 1 ℃ ～ 2 ℃/K 、 E 、 J 、 S

5. Yük direnci: 0 ～ 600Ω

6. Çalışma Gücü: Nominal Voltaj DC24V

Minimum voltaj DC12V maksimum voltaj 35V

(> 24V harici bir 500 Ω koruma direnci gerektirdi)

7. İşleme Durumu: Sıcaklık -25 ℃ ～ 85 ℃, bağıl nem%85%RH, koroz ve güçlü elektrik radyasyonu olmadan.

Ⅲ。 Model duyu

SBW □ － □

① ②

①Input Türü:

T Hermocouple ： RK ： K Re ： E RJ ： J

RS ： S RB ： B RT ： t

T Hermal Direnci ： ZC ： CU50 ZP ： PT100

②Transmisyon Aralığı ： 01 ： 0 ～ 100 ℃ 02 ： 0 ～ 200 ℃ 03 ： 0 ～ 300 ℃ 04 ： 0 ～ 400 ℃

05 ： 0 ～ 500 ℃ 06 ： 0 ～ 600 ℃ 07 ： 0 ～ 700 ℃ 08 ： 0 ～ 800 ℃

09: 0 ～ 900 ℃ 10 ： 0 ～ 1000 ℃ 011 ： 0 ～ 1100 ℃ 012 ： 0 ～ 1200 ℃

013 ： 0 ～ 1300 ℃ 51 ： -50 ～ 50 ℃ 52 ： -50 ～ 100 ℃ 53 ： 0 ～ 150 ℃

54 ： 0 ～ 50 ℃ 025 ： 0 ～ 250 ℃ 035 ： 0 ～ 350 ℃ 045 ： 0 ～ 450 ℃

Özel gereksinim yok: Powerand çıkışı ikinci sıralı, izole edilmemiş, DC24V güç kaynağıdır (Özel Siparişler Çağrı Açıklaması)

★ NOT: Şirket ürün teknolojisini, tasarımını ve özelliklerini geliştirmeye devam edecektir. Değişime tabi ise, bildirimde bulunmaksızın tabidir.
