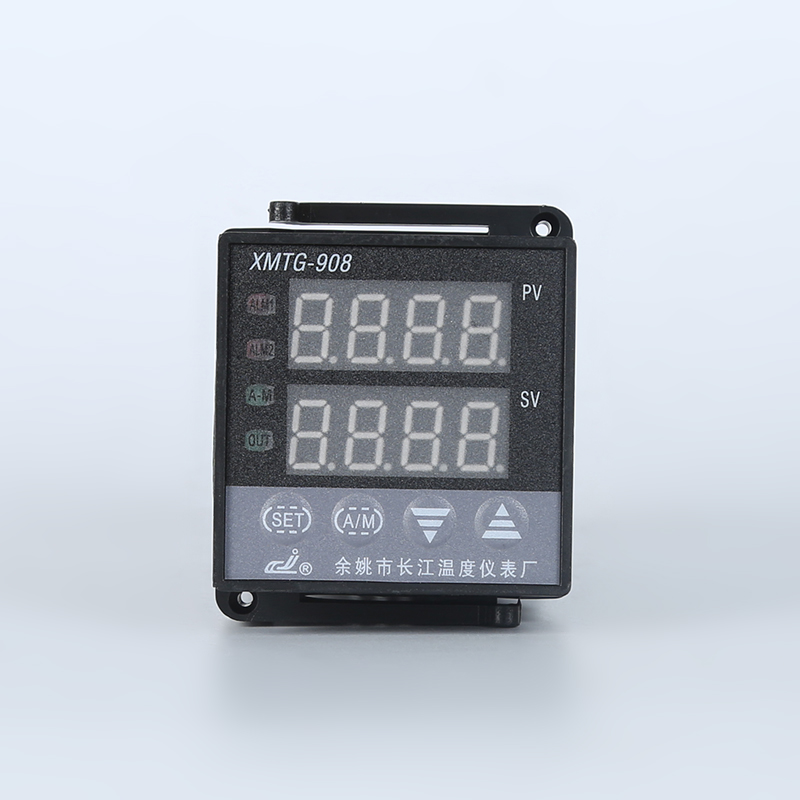

model numarası.: XMTG-918
The file is encrypted. Please fill in the following information to continue accessing it
Ⅰ、Ana teknik özellikler
l Ölçüm sapması: ≤±0,5%F·S±1
l Soğuk uç telafi sapması: ≤±2,0°C
l Örnekleme döngüsü: 0,5S
l Kontrol döngüsü: röle çıkışı 2~120S, diğeri 2S'dir.
l Röle çıkış kontak kapasitesi: AC250V/7A (direnç yükü) veya AC250V/0,3A (algısal yük)
l Kontrol edilebilir darbe çıkışının sürülmesi: ≥3V kapsam, ≥40us sıfırın üzerinde genişlik veya tetik kontak darbesi
l Sürüş katı röle sinyal çıkışı: elektrik akımı≥15mA, voltaj≥9V sürüş.
l Sürekli PID: 0~10mA (yük 500±200Ω), 4~20mA (yük 250±100Ω),
veya 0~5V (yük≥100kΩ), 1~5V (yük≥100kΩ)
l Güç kaynağı: AC85V~242V, 50/60Hz
l Çalışma koşulu: sıcaklık 0~50.0°C, bağıl nem≤85%RH, korozyon ve güçlü elektrik radyasyonu olmadan.
Ⅱ、 Ürün kodu:
XMT □ 9 □ 8 □
(1) ⑵ (3) (4)(5)
(1) Sayaç ön paneli boyutu
Boş: 160mm × 80mm x 120mm Kurulum deliği: 152mm x 76mm
A: 96mm x 96mm x 110mm Kurulum deliği: 92mm x 92mm
D: 72mm x 72mm x 110mm Montaj deliği: 68mm x 68mm
E: 48mm x 96mm x 110mm Montaj deliği: 44mm x 92mm
F: 96mm x 48mm x 110mm Montaj deliği: 92mm x 44mm
S: 80mm x 160mm x 120mm Montaj deliği: 76mm x 156mm
G: 48mm x 48mm x 110mm Montaj deliği: 44mm x 44mm
(2) Tasarım seri numarası
(3)Alarm
“ 0”: alarm yok “1 veya 2”: bir alarm (üst sınır, alt sınır) “5”: sesli alarm
“3”: iki grup alarm (üst limit, alt limit, pozitif sapma alarmı ve negatif sapma alarmı isteğe bağlı ayar)
(4)Giriş sinyali
“8”: Giriş sinyalinin serbest değişimi
⑸Kontrol yöntemi
Boş: Röle kontağı
“ A”: Tek fazlı sıfır üstü tetik ayarı
“ A3”: Üç fazlı sıfır üstü tetik ayarı
“ B”: Tek fazlı kaydırma fazlı tetikleme ayarı
“ B3”: Üç fazlı kaydırma fazlı tetikleme ayarı
“ C”: 0-10mA veya 4-20mA sabit elektrik akımı çıkışı
“ G”: Katı hal röle (SSR) çıkışı
Ⅲ、panel talimatı (danışın)
Ⅳ、Kod ayar modu
|
Series |
Code |
Name |
Setting range |
Manual |
Remarks |
|
0 |
SP |
Appointed data |
Determined by P-SL P-SH |
－ |
50.0 |
|
1 |
AL-1 |
Alarm 1 |
Determined by P-SL,P-SH when the upper and lower limit range,it is0～50.0 when the upper and lower limit deviation alarm |
Alarm 1 setting value |
10 |
|
2 |
AL-2 |
Alarm 2 |
Determined by P-SL,P-SH when the upper and lower limit range,it is0～50.0 when the upper and lower limit deviation alarm |
Alarm 1 setting value |
10 |
|
3 |
P |
Proportion modulus |
0～100 |
When the P↑,the the proportion function↓ When P=0,the meter is ON/OFF control |
8 |
|
4 |
I |
Calculus time |
0～2000S |
240 |
|
|
5 |
d |
differential time |
0～200S |
30 |
|
|
6 |
At |
Setting itself |
ON:open setting inself function OFF:close setting itself function |
Select of setting itself |
OFF |
|
7 |
t |
SSR proportion Control period |
1～120S |
the movements cycle ON/OFF of Setting relays control is no meaning |
20 |
|
8 |
Hy |
Main control by drop in level |
0.1～50.0 |
Only have meaning when main control output is ON/OFF(P=0) |
1.0 |
|
9 |
Hy-1 |
Alarm 1 drop in level |
0.1～50.0 |
It has use drop in level setting of alarm contact output |
1.0 |
|
10 |
Hy-2 |
Alarm 2 drop in level |
0.1～50.0 |
It has use dropin level setting of alarm contact output |
1.0 |
|
11 |
Pb |
Sensor error amendment |
±20.0 |
The sensor have deviation can use item to revisal |
0 |
|
12 |
FILT |
Filt modulus |
0～50 |
Is the software filter constants of measurement sampling.The constant ↑,the Measurements antijamming capabilityMeasurements antijamming capability↑,but the measurement and system time ↓ |
20 |
|
13 |
dp |
Show accuracy |
0～1 |
0: have radix point,1: have no radix point |
－ |
|
14 |
P-SH |
Display the high limit |
P-SL～9999 |
Can set the high limit displaying input signal |
400 |
|
15 |
P-SL |
Display the low limit |
-1999～P-SH |
Can set the low limit displaying input signal |
0 |
|
16 |
OUTL |
Allow exports min value |
0～OUTH |
It will no role when highest outputlimit,,manual and position. |
200.0 |
|
17 |
OUTH |
Allow exports max value |
OUTL～200 |
It will no role when lowest outputlimit,,manual and position. |
0.0 |
|
18 |
ALP1 |
Alarm1 and output definition |
0～4 |
‘0’:indicate no alarm
‘1’:upper limit touch alarm ‘2’:lower limit touch alarm ‘3’:upper windage alarm ‘4’:lower windage alarm |
－ |
|
19 |
ALP2 |
Alarm2 and output definition |
0～4 |
－ |
|
|
20 |
COOL |
System function choice |
0～1 |
‘0’:reverse control ‘1’:positive control |
0 |
|
21 |
OPPO |
Open power output |
0～100 |
Soft start functionthat meters coefficient after first export of electric power |
0 |
|
22 |
LOCK |
Code lock |
0～50 |
0- all the parameter can be revised 1- only the sp can be revised |
0 |
|
23 |
Sn |
Input type |
0～70. |
0-CU50 (-50.0～150.0℃) ;1-PT1 (-200.0～200.0℃) ;2-PT2 (-200.0～600.0℃) ;3-K (0～1300℃) ;4-E (0～700.0℃) ;5-J (0～900.0℃) ;6-T (-200～400.0℃) ;7-S (0～1600℃) ; | |
|
24 |
OP-A |
Output type |
1～4 |
1- RLP SSR output mode 2- SSR solid state relay 3- Zero controllable silicon contact signal when it exceed zero output mode 4- Mut controllable silicon phase trigger contact output mode 5- 0~10MA linearity control electric current output 6- 4~20MA linearity control electric current output |
Ⅴ、Teknik indeksler
1、 İlk ayar alanı
SET tuşuna basın 3S ilk ayar alanına girin, cihaz üst sıradaki pencerede 1~24 parametre kodunu ve alt sıradaki parametre verilerini görüntüleyecektir. Bu süre içerisinde parametreyi ayarlamak için ▲、▼ veya t tuşuna basın, ardından korumak için SET tuşuna basın. SET tuşuna uzun süre basıldığında geri çekilme sağlanır veya SET+ tuşuna basıldığında doğrudan geri çekilir. 10 saniye içerisinde her tuşa basılmazsa, otomatik olarak veriler korunacak ve ayarlar geri çekilecektir.
2、 İkinci ayar alanı
Sayaç elektrikle ayarlandığında, ikinci ayar alanına girmek için SET tuşuna basın, 1'e göre “SP”yi ayarlayabilirsiniz.
3、 Manuel düzenleme
Sayaç elektrikle ayarlandığında, t tuşuna yaklaşık 3 saniye basın, manuel düzenlemeye girin, alt sırada "H" görüntülenecektir, bu süre içinde çıkış gücünü ayarlayabilirsiniz; 3S civarında t tuşuna tekrar basın, manuel düzenlemeyi geri çekecektir.
Ⅵ、Kendini ayarlama
Sayacın ilk kullanımında veya çevrede değiştirici var, kontrolünü iyi bulmuyor, bu sefer ayarın kendisini kullanmanız gerekiyor. Örneğin:
İlk ayarda AT=ON,AM ışığı titredi, ölçüm cihazı kendi ayarına girer, parametre ayarına girmek için SET tuşuna basın. Hy'yi 0,5~1°C'ye ayarlayın, çıkış röle olarak t=2S olarak ayarlanmışsa, ölçüm cihazı üç kez titreşime sahiptir, P, I, D parametresi otomatik olarak korunmuştur ve AT ışığı kapalıdır, ayar tamamlanır.
Ⅶ、bağlantı şeması(danışın)
★Açıklama: Firmamız ürün teknolojisini, tasarımını ve özelliklerini geliştirecek, nesneyi onaylayacaktır.。
