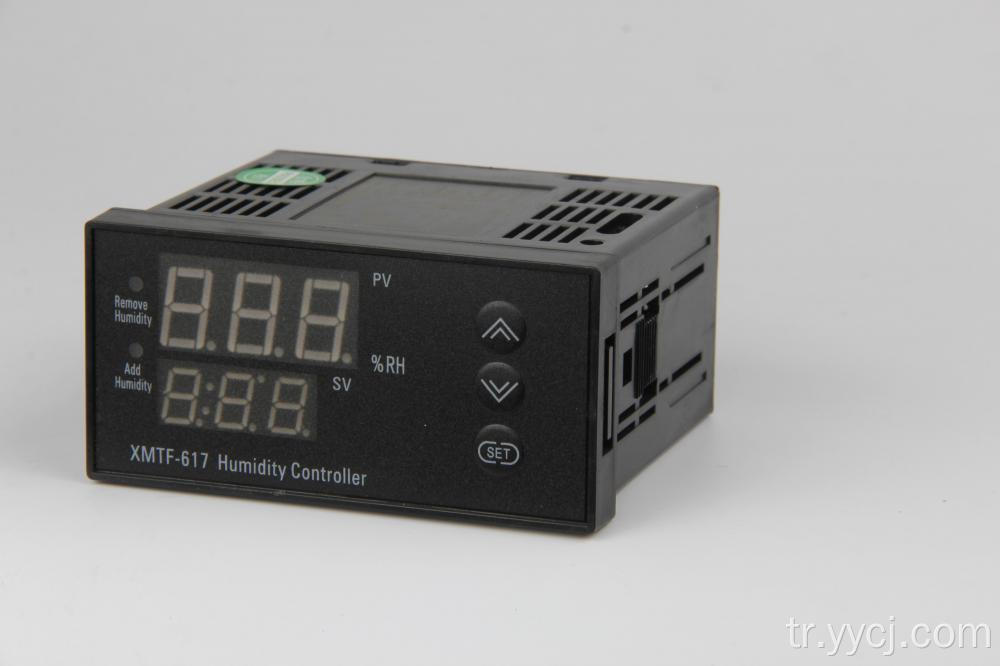

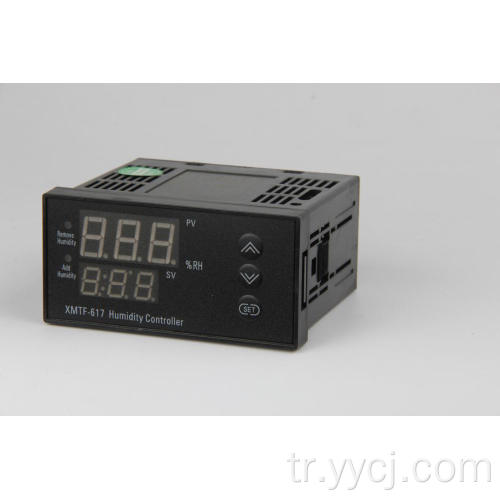

XMTF-617 Akıllı PID Nem Kontrolörü

XMTF-617 Akıllı PID Nem Kontrolörü

Ⅰ 、 anket

XMT*-607 Serisi denetleyicisi, ölçülen değeri ve ayar değerini görüntülemek için çift satır 3 liderliğindeki ekrandır. 3-Keys ile çalıştırılır ve AÇIK/KAPALI, PID kontrolü dahil mevcut kontrol yöntemleri, kolay parametre ayarı ， uygun bilgi girişi ve geniş voltaj güç girişi vb.

Ⅱ 、 Ana teknik dizinler

1 、 Kontrol hassasiyeti ：%3 F · S ± 1B

2 、 Ölçüm Aralığı ：%5 ～%100 RH

3 、 Hassasiyet göster ：%0.1 RH

4 、 Giriş Türü ： Makromolekül

5 、 Röle Çıkışı (Pasif) Kontak Kapasitesi ： AC220V 5A (Direnç Yükü)

6 、 Katı Röle Sinyal Çıkışı Sürüş ： Elektrik akımını kullanma ＞ 15mA

Yüzen voltaj ＞ 9V ， periyot 2'dir

7 、 Çalışma Gücü ： AC85V ～ 242V Güç Tüketimi ＜ 3W

8 、 Çalışma Ortamı ： 0 ～ 50 ℃, bağıl nem, 85 ％, korod ve güçlü elektrikli radyasyon olmadan.

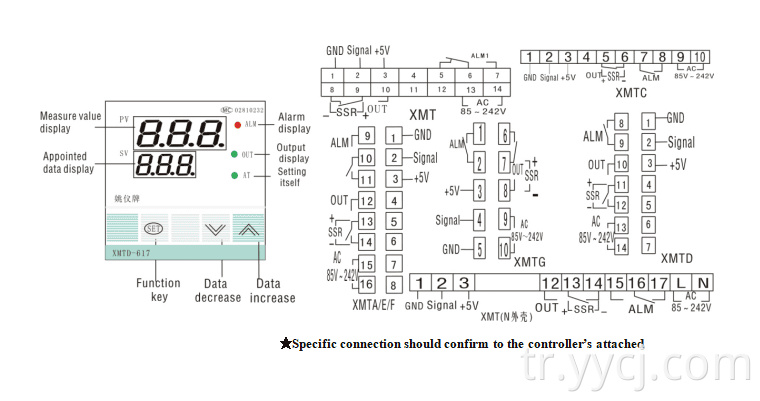

Ⅲ 、 Ölçer paneli ve bağlantı şeması （danışın）

★ Özel bağlantı, denetleyicinin ekli onaylanmalıdır

Ⅳ 、 İç parametre

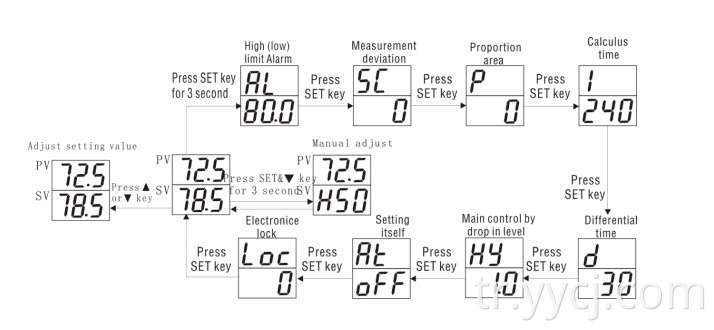

Ⅴ 、 akış şeması

Ⅵ 、 İşlem

4.1 、 Güç, sensör ve kontrol devresini bağladıktan sonra bağlantı şemasına göre elektrikli hale getirin ve daha sonra kontrolör 1 saniye test etmeye başlayın.

4.2 、 Kendini test ettikten sonra, denetleyici normal duruma girer, üst sıra ekran test edilmiş değeri, alt satır sv ayar değerini görüntüler.

4.3 、 Nemin ayar değerini değiştirin

▲ veya ▼ tuşuna basın. Değeri, değeri artı veya eksi tuşuna basmak için değiştirmek için ▲ veya ▼ tuşuna basın. Değişiklikten sonra, kaydetmek ve çıkmak için ayarlayın.

4.4 、 İçsel teknik endeksler Ayar （Teknik dizinler Sheet4－1）

Tuşuna basın 3 saniye tuşuna basın Birinci menüye girin, üst pencere ekran dizinleri sembolü, alt pencere dizin değerini görüntüler. Anahtara basıldığında, değeri artı veya eksi tuşuna basmak için ， değiştirmek için ▲ veya ▼ tuşuna basın. Değişiklikten sonra, kaydetmek ve sonraki dizinler ayarına girmek için ayarlayın. 10'lar için herhangi bir tuşa basmazsanız, otomatik olarak kaydedilir ve kendisinden çıkacaktır.

4.5 、 Manuel Ayarlama

Güç açık olduğunda, manuel ayar durumuna girmek için 3'lerin set ve ▼ tuşuna basın, alt satırdaki ilk kelime “H” görüntüler, çıktı gücünün yüzdesini ayarlayabilir; Basın seti ve ▼ 3S tekrar manuel ayar durumundan çıkabilir.

4.6 、 Kontrol çıkışı

Fabrikadan ayrılmadan önce, sayaç AÇIK/KAPALI KONTROL olarak ayarlanır,

Nem ölçüsü değeri ＞ Ayar değeri ＋ hy ， Genel ve düşük voltajların bağlantısı kesildiğinde (veya katı hal rölesinin çıkışı yok), çıkış göstergesi ampul aydınlatılmaz;

Nem ölçüsü değeri ＜ Değer ayarını ayarladığında, metre çıkışı bağlanır, çıkış göstergesi ampul aydınlatılır.

4.7 、 Kendini ayarlayın

Önce ayar değerini ayarlayın, “ hy ” yi yaklaşık 0,5 ～ 1.0 ayarlayın , P 0 değil, daha sonra “ at ” olarak ayarlayın ve ışıkta açılış, metre ayarın kendisini girin, sayaç açık/kapalı, 3 kez salınımdan sonra ， enstrüman yeni p 、 i 、 d vb.

Not ： ① Metre kendisini ayarlarken güç sönerse, bellek işlevine sahip sayaç olarak, bir dahaki sefere ayarı yeniden başlatır.

② Ayarın kendisinin, ayar yapay olarak çıkması gerekiyorsa, “at” ı ayarlayarak çıkabilir, o zaman çıkabilir, ancak bu eğer ayar sonucu hiçbir etkisi olmayacaktır.

Model kodunun anlamı

XMT □ - 6 □ 7 □ （1） （2） （3） （4）

（1） : Sayaç Yüz Plakası ve Kurulum Boyutu (mm) ：

Boş: 160 × 80 × 85 156 × 76 ； A: 96 × 96 × 80 92 × 92 ；

D: 72 × 72 × 80 68 × 68 ； E: 48 × 96 × 75 44 × 92

F: 96 × 48 × 75 92 × 44 g: 48 × 48 × 110 44 × 44

S: 80 × 160 × 85 76 × 156 C: 80 × 120 × 35 Kurulum Modu:

（2） : İşletme Ekran Yöntemi ： '6'3-tuş nazik push-anahtar ayarı ， Çift Satır 3 LED ekran ， Açık/kapalı veya pidControl

（3） : Ek Alarm: 'Boş veya 0' Alarm Yok ； '1'high Limit Alarm ；' 2'low Limit Alarm

（4 ： Sonek: Boş ： Röle Çıkışı G ： Katı Hal Röle Çıkışı

Ⅷ 、 Hata analizi ve boşluk

XMT*-607 Gelişmiş üretim sürecini benimseyin ve fabrikadan ayrılmadan önce katı teste sahip olun, metrenin güvenilirliğini artırır. Yanlış işlem veya parametre ayarının neden olduğu olağan hata. Hatanın başa çıkamayacağını fark ederseniz, lütfen kaydedin ve ajan veya bizimle iletişime geçin. Sayfa 8-1, günlük uygulamada XMT*-607'nin olağan hatasıdır ：

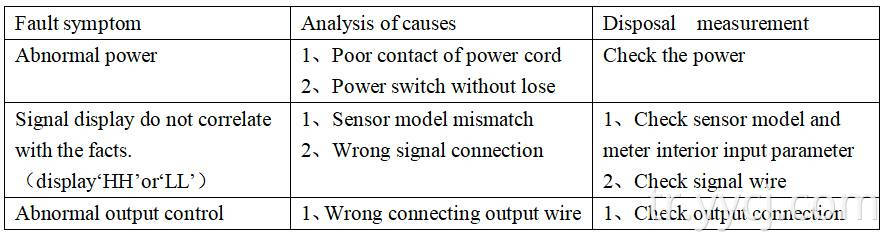

Sayfa 8-1 Ortak Hata

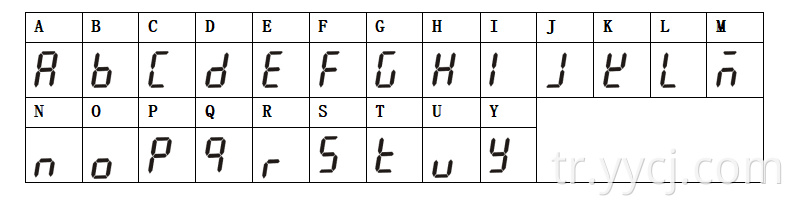

Ekli 1 ： Sayacın Parametre Dikkat Mektubu ve İngilizce Mektubu
