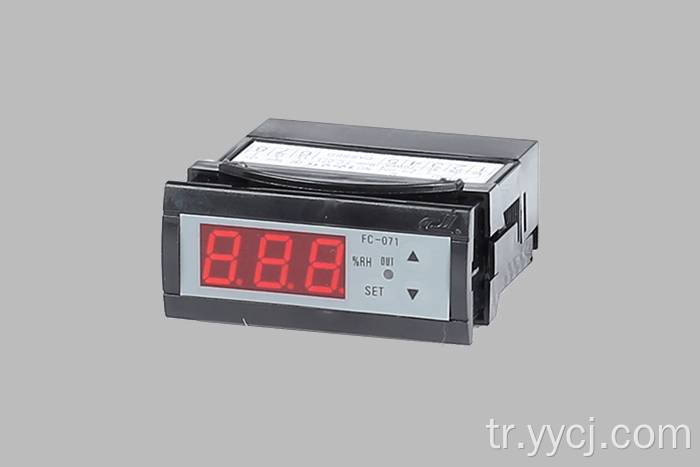

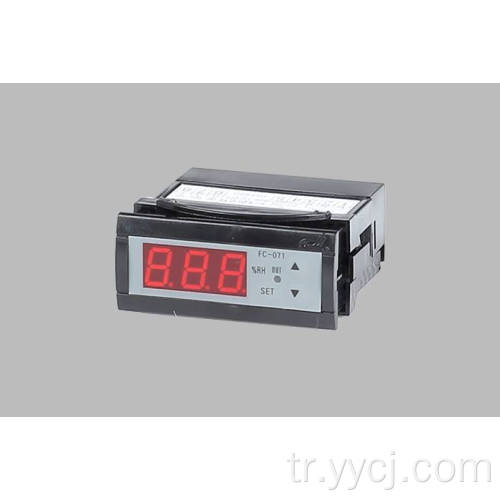

FC-071 Dijital Ekran İki Adım Nem Denetleyicisi

FC-071 Dijital Ekran İki Adım Nem Denetleyicisi

Ⅰ 、 Teknik Özellikler ：

1-1 、 Giriş Tipi ： Yüksek Molekül

1-2 、 Ölçüm aralığı ： 0 ～%99.9 RH

1-3 、 Ekran doğruluğu ： ±%1.0 FS ± 1B Sensör Doğruluğu ：%3 FS ± 1B

1-4 、 Röle Kontak Kapasitesi ： 5A 250V AC (Direnç Yükü)

1-5 、 Kontrol Modu ： Açık/Kapalı

1-6 、 Dış Boyutlar (mm) ： 76 (W) × 34 (h) × 72 (d);

Delik Boyutları (mm) ： 71 (W) × 29 (h)

1-7 、 Çalışma Gücü ： AC 110 ～ 242V 50Hz/60Hz

1-8 、 Çalışma Ortamı ： Sıcaklık -20 ～ 50 ℃, bağıl nem ≤%85 RH, koroz ve güçlü elektrik radyasyonu olmadan.

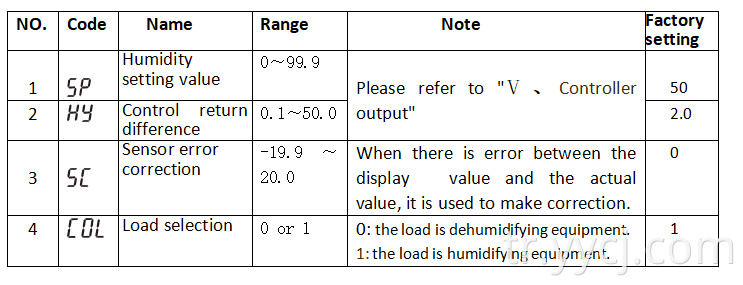

Ⅱ 、 İç parametreler ：

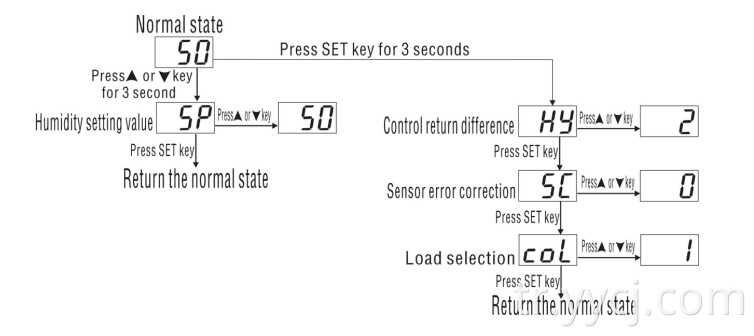

Ⅲ 、 akış şeması

Ⅳ 、 İşlem illüstrasyonu ：

4-1 、 Denetleyiciyi bağlantı şemasına göre doğru bağladıktan sonra, denetleyici kendini 1 saniye test etmeye başlar, daha sonra ölçülen nem değerini gösterir.

4-2 、 Nem ayar ayar değeri kümesi: 3 saniye için ▲ veya ▼ tuşuna basın. Herhangi bir tuşa basmazsanız ve 10 saniye beklemezseniz, metre otomatik ve çıkış.

4-3 、 İç parametreler değiştirin:

3s için set tuşuna basın. Parametreler değiştirme durumuna, parametre kodu ve parametre değeri görüntülenmesi, parametre değerini ayarlamak için ， ▲ veya ▼ tuşuna basın, uzun süre tuşa basın. Değişiklikten sonra, bir sonraki parametre değişiklik durumunu kaydetmek ve girmek için ayarlayın. Yarıya kadar herhangi bir işlem yapmazsanız, metre 10'ları, otomatik atı ve çıkışları bekleyecektir.

Ⅴ 、 Kontrolör çıkışı ：

5- 1 、 Ne zaman = 0 ：

Nem ölçülen değer homidite ayar değeri （） ＋ Dönüş farkının kontrolü （）） ， ， denetleyici nemselleştirme çıkışına (çıkış rölesi kapalıdır) ， Nem ölçüldüğünde ； üzerindeki çıkış lambası, dönüşün kontrolü geri dönüş kontrolü Fark （） ， Denetleyici nem algılama çıkışı yok (çıkış rölesi açıldı) ， Çıkış göstergesi ışığı kapalı ；

5- 2 、 Ne zaman = 1 ：

Nem ölçüldüğünde değer netlik ayar değeri （） － Dönüş farkının kontrolü （） ， ， denetleyicinin nemlendirici çıkışı vardır (çıkış rölesi kapalıdır) ， ； üzerindeki çıkış göstergesi ışığı

Nem ölçüldüğünde değer -hizalık ayar değeri （） ＋ Dönüş farkının kontrolü （） ， ， denetleyicisi nemlendirme çıkışı yoktur (çıkış rölesi açılır) ， OUT gösterge ışığı kapalı ；

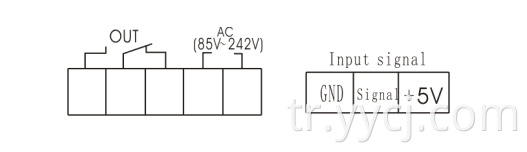

Ⅵ 、 Kablo Şeması (danışın) ：

Ⅶ 、 Hata ：

Nem sensörü aralığı veya açık devreyi test etmenin ötesindeyken, kontrolör100 ”görüntülenir”.

Açıklama ： Şirketimiz ürün teknolojisini geliştirecektir 、 Tasarım ve Spesifikasyon sürekli . Değişirse , lütfen _ Malzeme nesnesi , bildirimde bulunmaksızın.
