| Ödeme şekli: | T/T,Paypal |
| Incoterm: | FOB,CFR,CIF,EXW |
| Min. sipariş: | 2 Piece/Pieces |
| Ulaşım: | Ocean,Land,Air,Express |
| Liman: | NINGBO,SHANGHAI |
Gölge:
model numarası.: AQZ
Marka: CJ
Origin: Çin
| Satış Birimleri | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it
Ⅰ. Genel Giriş
Her şeyden önce, ölçüm cihazımızı kullandığınız için teşekkür ederiz, bu kılavuz metre, işlemler, parametre ayarı kurulumu için talimatlar içerir.

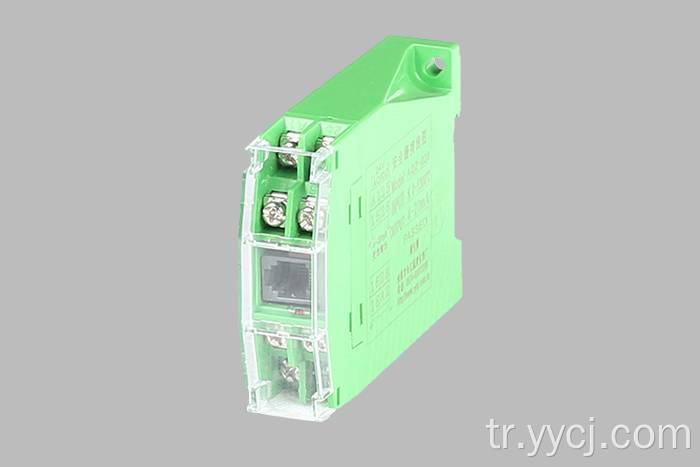

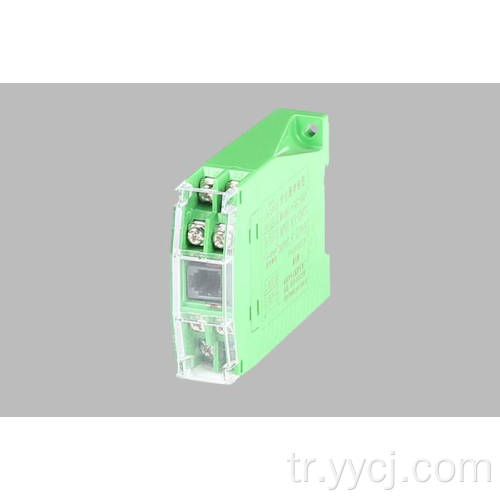

AQZ Ray Türü Sıcaklık Verici, şirketimizin fotoelektrik izolasyon teknolojisi, SMT üretim süreci ve uluslararası standartlar din rayı kurulumunu kullanarak yeni bir sayaç türüdür ve geniş bir voltaj, küçük boyut, uzun ömür, kurulumu kolay, kurulumu kolaydır. ve güçlü anti-müdahale ve diğer avantajlar. Enstrümantasyon bir grup sinyal girişi, iki grup eşzamanlı sinyal çıkışı, Modbus anlaşması kullanan iletişim, PC metresi ile bağlantılı olarak izleme ve kontrol sayaçlarına konsantre olmak için PC veya PLC kontrollü kısım ile RS-485 arayüzü aracılığıyladır. Parametreleri PC üzerinden değiştirebilir.
Ⅱ . Teknik endeks
1 、 Giriş Türü: CU50 、 PT100 、 K 、 E 、 J 、 T 、 S 、 R 、 WR25 、 N 、 F2、0-5V 、 1-5V
2 、 Çıktı Hassasiyeti: ±%0.5 FS
3 、 Çıkış sinyali: İki grup 4 ～ 20mA (parametre out 、 outl ile ayarlanabilir)
4 、 Genel Boyut （mm） ： 106 × 76 × 25
5 、 Güç kaynağı ： AC/DC 24 ～ 36V
6 、 Çalışma Durumu ： Sıcaklık 0 ～ 50 ℃ ， Nem ﹤%85 RH olmadan.
Korrode ve güçlü elektromanyetizma rahatsız.

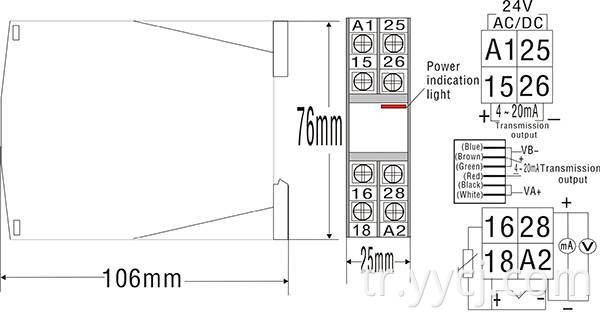

Ⅲ . Boyut görünüm ve metre bağlantı şeması （ danışın ）
Ⅳ . Kod ayar modu
| Series | code | Name | Remark | Setting range | Ex-Factory |
| 1 | Pb | Sensor erroramendment | The sensor have deviation can use itemto revisal | 0～±20.0 | 0.0 |
| 2 | FILT | Filt modulus | The first order lag filter coefficient, the value is greater, the performance anti-jamming moment is stronger, but the response time lag. The pressure and flow control of its value should be smaller, temperature and level control should be relatively large | 0～50 | 20 |
| 3 | OUTH | Allow exportsmax value | Restrain maximum value of adjust output. | outL～2200 | 2000 |
| 4 | OUTL | Allow exports min value | Restrain minimum value of adjust output | 0～outH | 400 |
| 5 | LocK | Code lock | 0-all the parameter can be revised1-only the SP can be revised | 0～50 | 0 |
|
6 |
Sn |
Input type |
‘0’Cu50 –50.0～150.0℃； ‘1’Pt100 –199.9～200.0℃；‘2’Pt100 –199.9～600.0℃； ‘3’K -30.0～1300℃；‘4’E -30.0～700.0℃ ； ‘5’ J -30.0～900.0℃；
‘6’T -199.9～400.0℃； ‘7’ S -30～1600℃； ‘8’ R -30.0～1700.0℃； ‘9’ WR25 -30.0～2300.0℃； ‘10’ N -30.0～1200.0℃； ‘11’ Idiosyncratic type ； ‘12’ 0～5V(0～10mA)； ‘13’ 1～5V(4～20mA) |
0～13 |
random |
| 7 | P-SH | Display the high limit | P-SH decide the display range, the value and unit are decided by factory and client freely. | P-SL～9999 | random |
| 8 | P-SL | Display the low limit | P-SL decide the display range, the value and unit are decided by factory and client freely. | -1999～P-SH | random |
| 9 | Addr | Communication addres | The meter’s number in the control system | 0～63 | 0 |
| 10 | BAud | Communication baud rate | ‘0’1200；‘1’2400； ‘2’4800； ‘3’9600 | 0～3 | 9600 |
Sayaç PC'yi RS-485'e bağladığında, metre parametrelerini PC aracılığıyla değiştirebilir, parametreler siparişi lütfen Tablo 4-1'e bakın. “0 ″ iletişimi için varsayılan adres,“ 9600 ″ için baud oranı. Birden fazla metreyi bağlamak için, PC yazılımı adresi “0 ″, baud hızı“ 9600 ″ olarak değiştirildi, şu anda bir metreye bağlanırken, menü adresi parametreleri diğer sayısal parametrelere (63'ten daha büyük değil) değiştirilecek. Adresi değiştirmek için düzenleme ve ardından başka bir metre. Her metre tek adrestir, tekrarlanamaz. Ve böylece bağlantı enstrümanını değiştirmenin sonuna kadar. Ⅴ . Metre iletişim ve parametreler değiştirme
Not: Sayaç adresi değiştirdiğinde, aralıkta en iyi şekilde etiketlenen adres sayısal değeri karışıklıktan kaçınarak. PC yazılım kullanımı, PC yazılımındaki yardım işlevini ifade eder.
4 ～ 20mA veya 0 ～ 10mA Doğrusallık Akım Girişi, 250Ω veya 500Ωresikansını 1 ～ 5V veya 0 ～ 5V voltaj sinyaline değiştirerek ， ve daha sonra A2、28 terminalinden girdi.
Ⅵ . Hata analizi ve boşluk
Güvenlik çit ileri üretim sürecini benimser ve fabrikadan ayrılmadan önce katı teste sahip olur, sayaçın güvenilirliğini artırır. Yanlış işlem veya parametre ayarının neden olduğu olağan hata. Hatanın başa çıkamayacağını görürseniz, lütfen kaydedin ve ajan veya bizle temas. Sayfa 6-1, günlük uygulamada güvenlik çitinin olağan hatasıdır ：
Sayfa 6-1 Ortak Arıza İşleme
| fault symptom | analysis of causes | Disposal measurement |
| Abnormal power |
1、Poor contact of power cord
2、Power switch without lose |
Check the power |
| PC display do not correlate with the facts.（display‘FF’） |
1、Sensor model mismatch
2、Wrong signal connection |
1、Check sensor model and meter interior input parameter 2、check signal wire
3、Check communication wire |
| Abnormal output | 1、Wrong connecting output wire |
1、Check output connection
2、Check parameter OUTH、OUTL |
