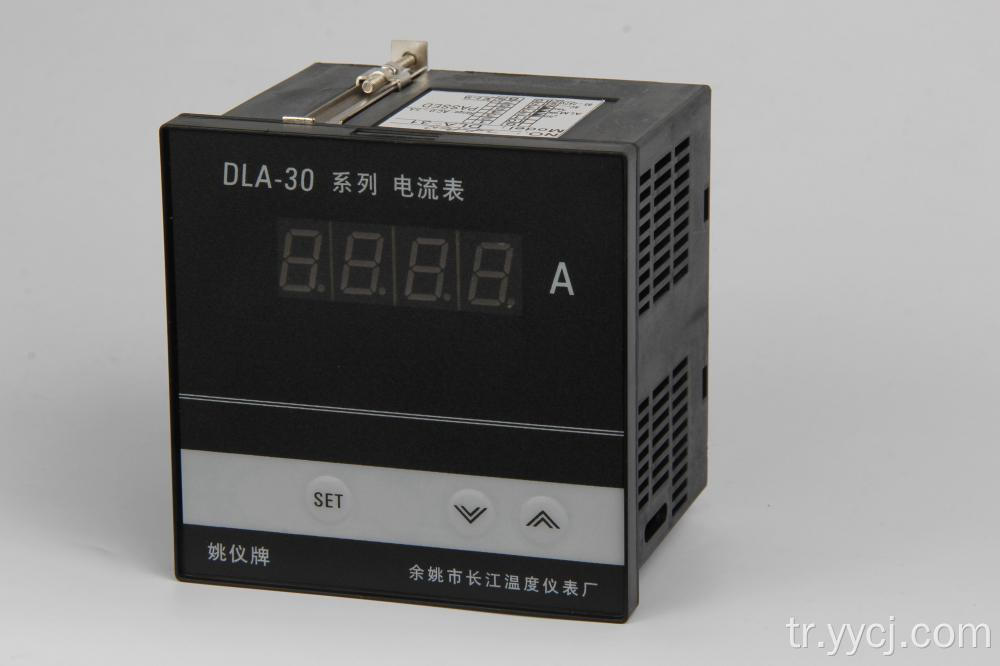

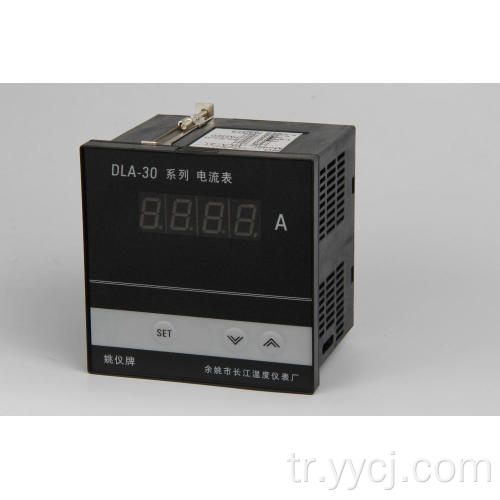

DLA-30 Dijital Ekran Ampermetre

DLA-30 Dijital Ekran Ampermetre

Ⅰ 、 anket ：

D Serisi Enthleptive Elektrik Ölçer （Dijital Ampermetre 、 Dijital Voltmetre 、 Frekans Ölçer 、 Takometre ve benzeri） Bir tür çok fonksiyonlu kompozit tip ölçerdir, elektrik gücü ve elektrik ağı için geçerlidir, otomatik kontrol sistemleri ve uzaktan kumanda saha izleme ve görüntüleme ve ekran için uygulanır ve Otomatik Dağıtım Telemekanik Cihazı Ölçümü ， İşlevi, CPU çalışması elektrik ağının parametresini kullanarak standart akım veya voltaj aktarım sinyalini, akım 、 voltajı 、 3 faz güç 、 frekansı ve daha sonra a/d'lerin dönüşümünde çıktı. Ayrıca bu sayaç Rs232 veya RS485 iletişim arayüzüne uzun menzilli veri terminali TRU ile birleştirilir.

Ⅱ 、 Ana teknik özellikler

1 、 Doğruluk Sınıfı ：%0.5 F · S ± 1B

2 、 Display basamağı ： 4

3 、 Referans Giriş ： AC /AV ： 0 ～ 5A /0 ～ 500V Volt DC ： 0 ～ 199.9V 0 ～ 1000V

4 、 Güç Tüketimi ： ≤3W

5 、 Çalışma Gücü ： AC85 ～ 242V ， 50/60Hz

6 、 Çalışma Durumu ： 0 ～ 50 ℃ ， bağıl nem, 85 ％ ， Korrode ve elektrik radyasyonu olmadan

Ⅲ 、 Panel panosu ve bağlantı

1 、 Panel panosu

Her modelin panel kartı işlevi yukarıdaki çizimi takip edebilir.

2 、 Bağlantı

Ⅳ 、 İşlem

1 、 i n terior parametre ( yalnızca akım 、 voltaj modeli ölçer bu parametreye sahip )

2 、 o Perational akış şeması ：

3 Bağlant Bağlantıya göre, alet 1'ler için kendi başına test edecektir.

4 、 İç Parametre Ayarı （Parametre Tanımı Bakınız Parametre Sayfasına Bakın）

3S için 3S için tuşa basın. İç parametre ayar durumunu ， Önce parametre kodunu görüntüleyin ve ardından 2S'den sonra parametre değerini görüntüleyin ， Parametre değerini değiştirmek için ， 、 ▼ tuşuna basın ve bir sonraki parametre ayarını kaydetmek ve girmek için ayarlayın, çıkıncaya kadar çıkın. Ayar bitti. Herhangi bir tuşa basmazsa, otomatik olarak kaydedilir ve çıkacaktır.

5 、 ★ Akım 、 Voltaj Modu ： Sayacı ekranda çözgü ， varsa, bir kerede 'set' & ▲ & ▼ tuşuna basabilirsiniz. （Lütfen bu işlevi kullanmak için dikkatli olun）.

Model kodunun anlamı

D □ □ － □□ □ － □

① ② ③ ④ ⑥

： Seri Numara L ： Mevcut Model Y ： Voltaj Modeli F－frekans R－Revoling Hız

： ： Harici Boyut ve Kurulum Deliği (mm) ：

T ： 160 × 80 × 85 156 × 76 A ： 96 × 96 × 90 92 × 92 D ： 72 × 72 × 90 68 × 68

E ： 48 × 96 × 75 44 × 92 f ： 96 × 48 × 75 92 × 44 g ： 48 × 48 × 105 44 × 44

： ： 3 anahtar yumuşak itme anahtarı ayarı, tek satır dijital ekran,

④: Kontrol Çıkışı: 0: Alarm Yok 1: A Alarm 3: İki Alarm 4: PID bit kontrolü

5: PID katı hal kontrolü 6: PID SCR fazı değiştirici kontrolü 7: PID SCR sıfır geçiş kontrolü
8: SCR Üç fazlı sıfır geçiş kontrolü 9: 4 ~ 20mA kontrol çıkışı
⑤: Giriş nominal değeri:
Hayır: AC akım 5A girişi, 0-9999 keyfi ayar için AC akımı, tüm transformatör ampermetre için geçerlidir; 0-500.0VAC için AC voltajı;

10: 0 ~ 10A 400: 0 ~ 400V 0.2: 0 ~ 200mA
⑥: Sonek: K-RS485 İletişim İşlevi

Ⅵ 、 Hata analizi ve boşluk

Sayfa 6-1 Ortak Arıza İşleme
